新製品 ヘラマンタイトン
「門型ケーブルサポート」販売開始のお知らせ

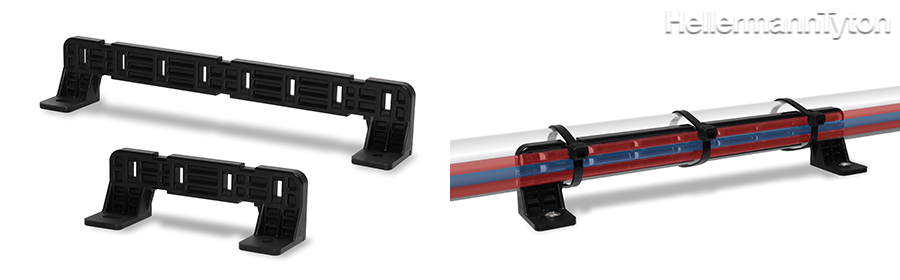

電線支えの軽量化、部品点数の削減などに効果的な配線固定具「ケーブルサポートシリーズ」から水平配線、垂直配線のどちらでも固定可能な「門型ケーブルサポート」が新登場！
製品概要

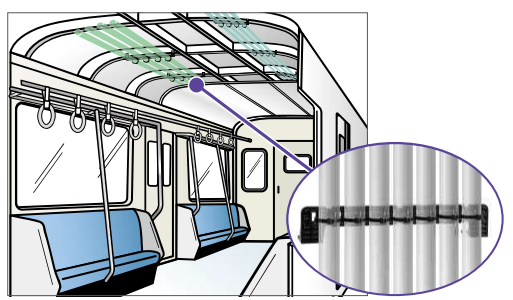

鉄道車両の天井骨組補強に取り付けて、天井内に収めるケーブルの整線·固定が可能です。
盤内の電線·ケーブル類を接地面より離して固定し、離隔することができます。
耐熱・耐候グレード
- 色:黒
- 材質: 66ナイロン
屋内外使用
- UL難燃グレード (主原料) UL94V-2
- 常時使用温度範囲:-40°C~+110°C
規格
- 欧州統一規格(EN45545-2)適合 HL1(要求R22)、HL2(要求R23)
- 全米防火協会(NFPA130)適合
型番表
| 型番 | 寸法(mm) | 適用ビス ＊1 |
適用リベット φ(mm)＊2 |
使用 インシュロックタイ |
販売単位 (個) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | 袋 | ケース | ||||
| GCS100 | 100 | 35 | 30 | -10 | 80 | φ4.9 | M4 | φ4.8 | T120タイプまで Z130Rタイプまで |
25 | 500 |
| GCS200 | 200 | 35 | 30 | -10 | 180 | φ4.9 | M4 | φ4.8 | 25 | 250 | |

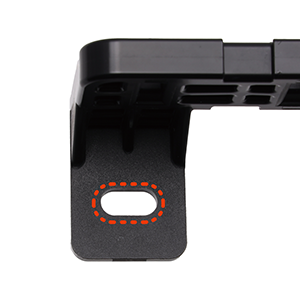

＊1 ビス使用時には丸⽳・⻑⽳共にワッシャーが必要です。
＊2 リベット使用時には⻑⽳はワッシャーが必要です。

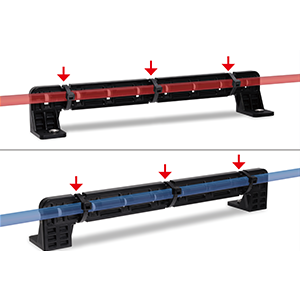

門型ケーブルサポートの特長
門型ケーブルサポートの使用例
