新電元工業株式会社（本社、千代田区大手町）では、車載・産業機器用途のモータ駆動インバータ回路用パワーモジュール「MG031シリーズ」の販売を開始しました。
本シリーズは、世界初のフルCuクリップ接続構造パワーモジュールとなります。

概要

車載市場において、電動化が進展しモータ駆動用ECUの搭載台数が増加している一方で、搭載スペースの制約や燃費改善のための小型化・軽量化がますます求められています。
今回、モータ駆動インバータ回路用に開発したパワーモジュール「MG031シリーズ」は、内部接続にCuクリップを採用し、さらにリードフレームを露出させることにより大電流化を図っています。

特長

• Cuクリップによる内部接続構造
  従来のAlワイヤボンディング構造と比較して、接合強度・接続信頼性を向上、内部配線抵抗低減を実現
• リードフレーム露出による大電流構造
  従来のフルモールドパッケージと比較して、小型ながら大電流化を実現
• 接合部温度（Tch）を175℃まで保証
  車載品に要求される信頼性を確保

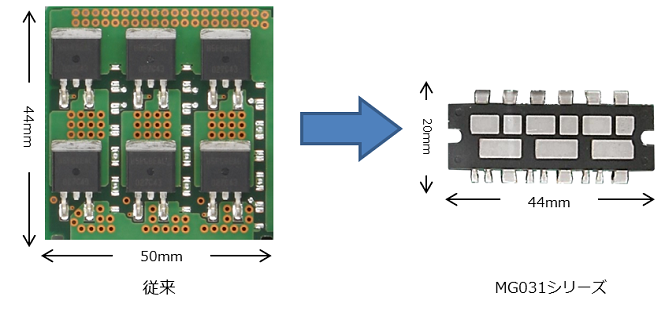

• 実装面積を約60％削減（2,200mm² → 880mm²）

主な用途

• 車載用各種モータ駆動回路
• 産業機器用各種モータ駆動回路
