新製品 TE Connectivity Japan
PUSH GRIP WIRE CONNECTOR

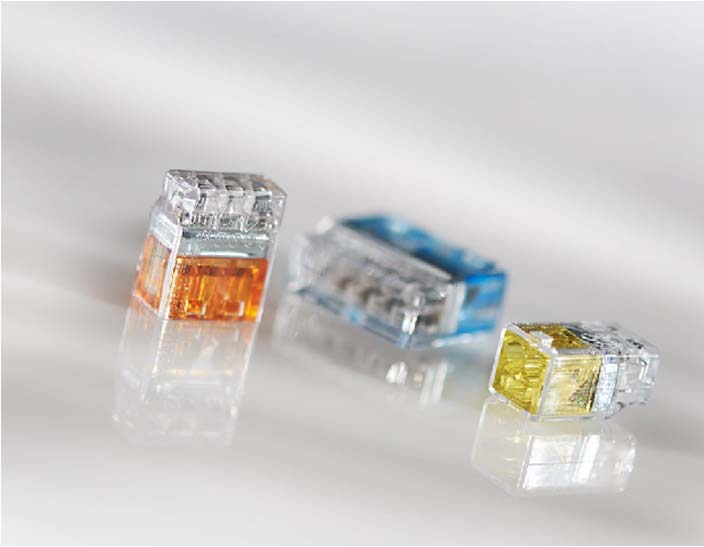

TE Connectivity (TE) のPush Grip Wire コネクタは、電気設備⽤途に適した絶縁タイプの電線コモン接続⽤コネクタです。⼯具不要のポークインタイプコネクタは、AWG 22〜12 単線および撚り線に適応し、透明なハウジングの採⽤により、結線状態を⽬視で確認することができます。極数別カラーコーディングの採⽤により、識別が容易です。コンパクトなデザインは、狭いスペースのアプリケーションにも対応します。
特長
- 極数別に⾊分けされたカラーコーディングにより識別が容易
- コンパクトなデザイン
- 電圧試験⽤の試験スロットを確保
アプリケーション
- 改造照明
- デジタル看板
- 軽商業ビル装置
- 住宅⽤配線システム
電気的特性
- 定格電圧：600V AC/DC
機械的特性
- UL486C 認証済み
- CSA 22.2 No.188 認証済み
仕様
- 製品仕様書︓108-133070
- アプリケーション仕様︓114-133071
- 取付適⽤規格︓408-133072
材料
- ポリカーボネート、UL94-V2またはUL94-V0の難燃剤110°C（IEC）、105°C/221°F（UL）
- UL 746C
- 動作温度︓-40〜105˚C
製品セレクション
| 型番 | メーカ型番 | 概要 | 極数 | ⾊ |
|---|---|---|---|---|
| 2299514-1 | CS6084-000 | CPGI-WC-PG-2-PORT | 2 | ⻩ |
| 2299515-1 | CR2094-000 | CPGI-WC-PG-3-PORT | 3 | オレンジ |
| 2299516-1 | CR2095-000 | CPGI-WC-PG-4-PORT | 4 | 灰 |
| 2299517-1 | CR2097-000 | CPGI-WC-PG-5-PORT | 5 | ⻘ |
| 2299518-1 | CS6085-000 | CPGI-WC-PG-6-PORT | 6 | 紫 |

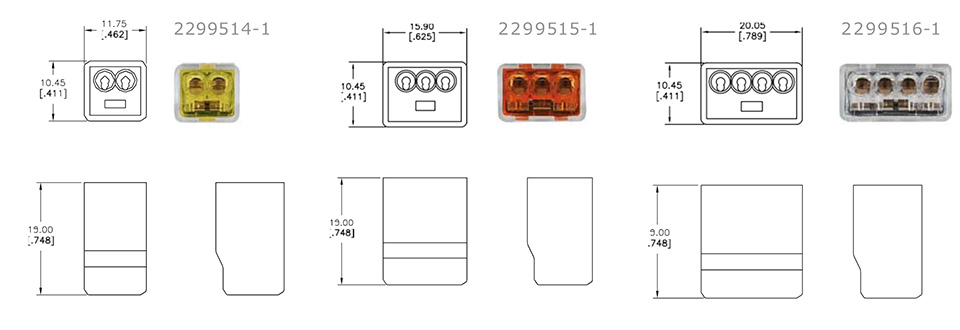

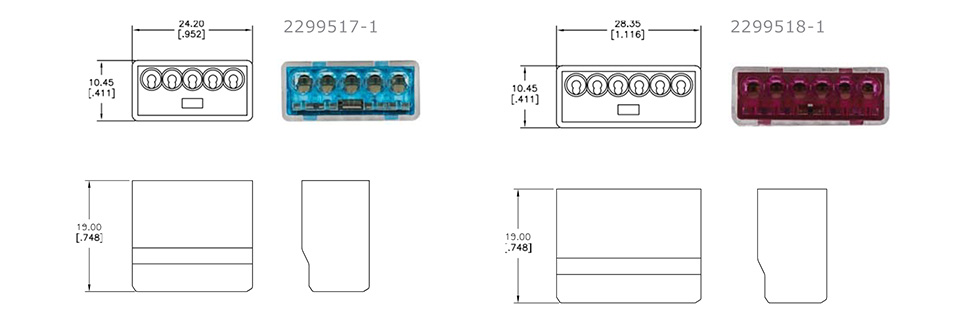

寸法
