防水型中継ボックス ジョイボックス JB-Wシリーズ スリムブランクタイプ
型式・仕様
耐油性タイプ ゴムブッシュ：黒
| 型式 | 仕様周囲温度 | 適合電線径 (mm) |
本体質量 | 販売単位 | |
|---|---|---|---|---|---|
| 黒 | ベージュ | ||||
| JB-WSB028070 | JB-WSB028070BJ | -25～+80℃ | Ø 5～7 | 約33g | 1個 |
| JB-WSB034070 | JB-WSB034070BJ | Ø 6～9 | 約45g | ||
| JB-WSB049070 | JB-WSB049070BJ | Ø 6～9 | 約58g | ||
耐候性タイプ ゴムブッシュ：青
| 型式 | 仕様周囲温度 | 適合電線径 (mm) |
本体質量 | 販売単位 | |
|---|---|---|---|---|---|
| 黒 | ベージュ | ||||
| JB-WSB028070E | JB-WSB028070EBJ | -25～+80℃ | Ø 5～7 | 約33g | 1個 |
| JB-WSB034070E | JB-WSB034070EBJ | Ø 6～9 | 約45g | ||
| JB-WSB049070E | JB-WSB049070EBJ | Ø 6～9 | 約58g | ||
※1 黒色タイプの本体質量になります。
適合ゴムブッシュ（別売）
JB-WSB028070**
| ゴムブッシュ型式 | 適合電線径 (mm) |
販売単位 | |
|---|---|---|---|
| 耐候性タイプ用 | 耐油性タイプ用 | ||
| G15M-04E | G15M-04 | Ø2~4 | 10個 |
| G15M-05E | G15M-05 | Ø3~5 | |
| G15M-302E | G15M-302 | Ø2.4~3（2穴） | |
JB-WSB034070**／JB-WSB049070**
| ゴムブッシュ型式 | 適合電線径 (mm) |
販売単位 | |
|---|---|---|---|
| 耐候性タイプ用 | 耐油性タイプ用 | ||
| G13-09BE ※ | G13-09B ※ | Ø4~6 | 10個 |
| G11-11E | G11-11 | Ø9~11 | |
| G11-334E | G11-334 | Ø2.2~3.3（4穴） | |
| G11-402E | G11-402 | Ø3~4（2穴） | |
※製品のゴムブッシュに差し込んでご使用ください。

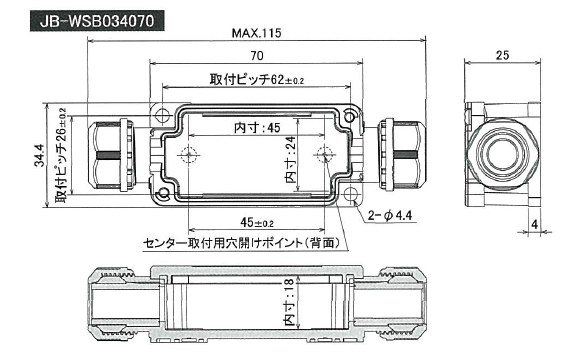

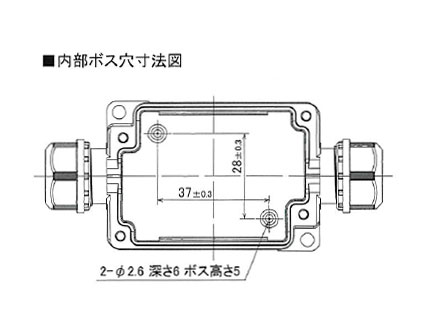

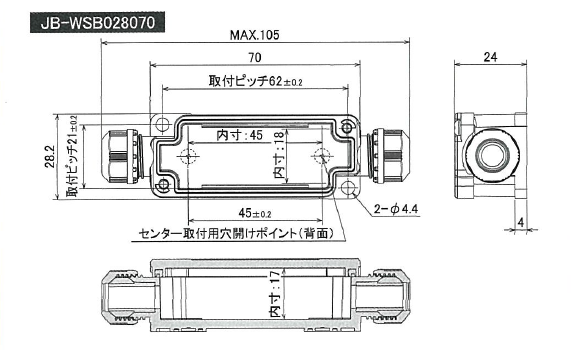

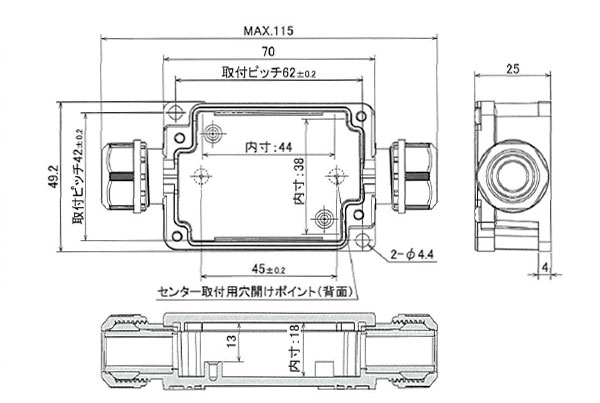

外形寸法図
センター取付について
シールワッシャの使用により保護等級IP67に対応。
※シールワッシャはお客様にてご用意ください

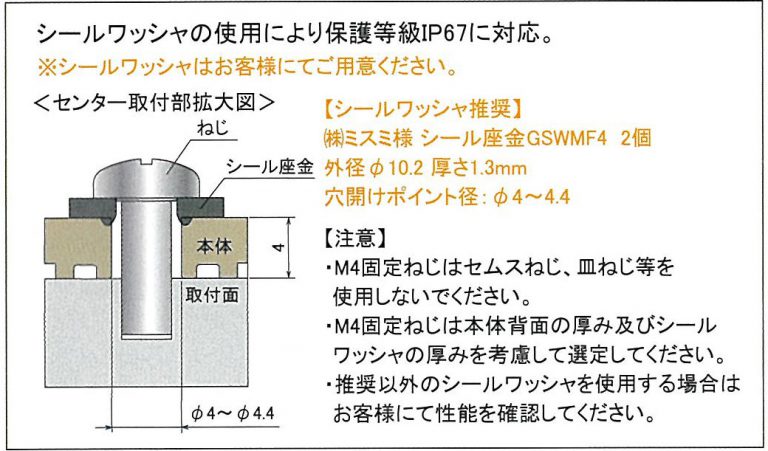

センター取付部拡大図
【シールワッシャ推奨】
株式会社ミスミ様 シール座金GSWMF4 2個
外径Ø 10.2 厚さ1.3mm
穴開けポイント径：Ø 4～4.4
【注意】
- M4固定ねじはセムスねじ、皿ねじ等を使用しないでください。
- M4固定ねじは本体背面の厚み及びシールワッシャの厚みを考慮して選定してください。
- 推奨以外のシールワッシャを使用する場合はお客様にて性能を確認してください。

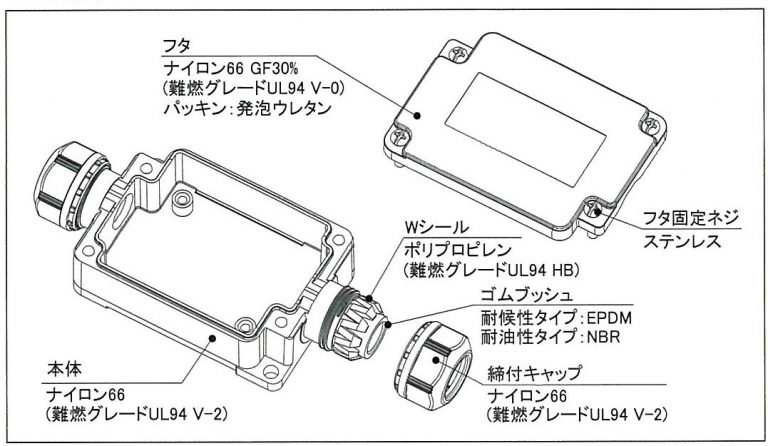

材質
