【VTXシリーズ】第5弾 VTXシリーズ 追加機種登場！
VTXシリーズに新バリエーション追加!
VTX-16シリーズ
| 標準使用状態 | 周囲温度 －25℃～＋60℃（氷結又は結露なき事） 相対湿度 45～85％ |
|---|---|
| 保存温度 | ー40℃～＋105℃ |

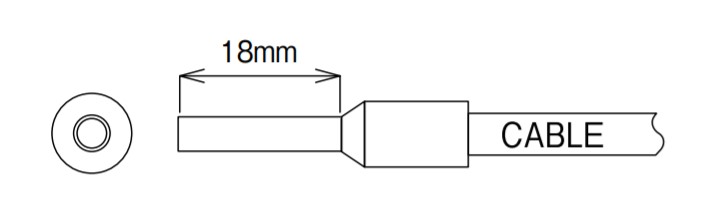

| 棒圧着端子（フェルール） 1.25m㎡ ～ 16m㎡ …… L=18 |
より線（裸線） 0.5m㎡ ～ 16m㎡ （ 被覆外径 φ10.5以下） |
単線（裸線） φ0.5mm ～ φ3.2mm （ 被覆外径 φ10.5以下） |
|---|---|---|
 |
 |
 |
| 形式 | VTX-16 / 2 | VTX-16 / 3 |
|---|---|---|
| 結線ポイントの総数 | 2 | 3 |
 |
 |
 |
| 定格絶縁電圧（IEC、JIS、EN） | 1000V | |
| 定格通電電流（IEC、JIS、EN） | 76A | |
| 商用周波耐電圧 | AC 2200V / 1min | |
| 定格インパルス耐電圧 | 8kV | |
| 定格絶縁電圧、定格通電電流（UL/ｃUL） | 600V 76A | |
| 適合電線（UL/ｃUL） | フェルール：AWG16～AWG6 St r / より線（裸線）： AWG20～AWG4 Sol / 単 線（裸線）： AWG20～AWG10 |
|

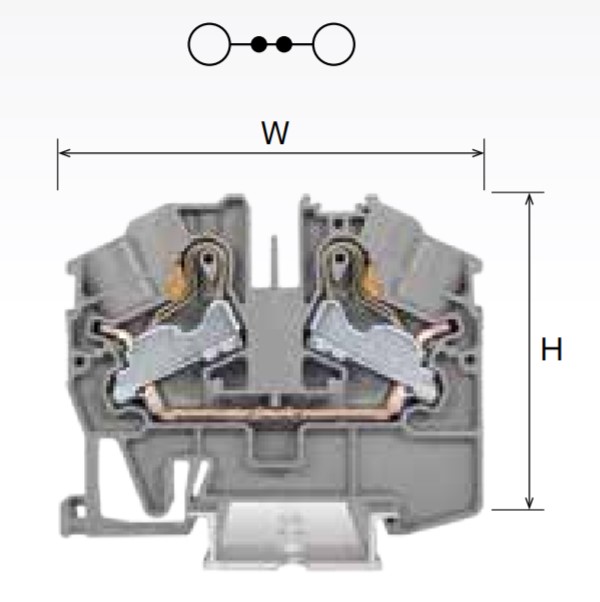

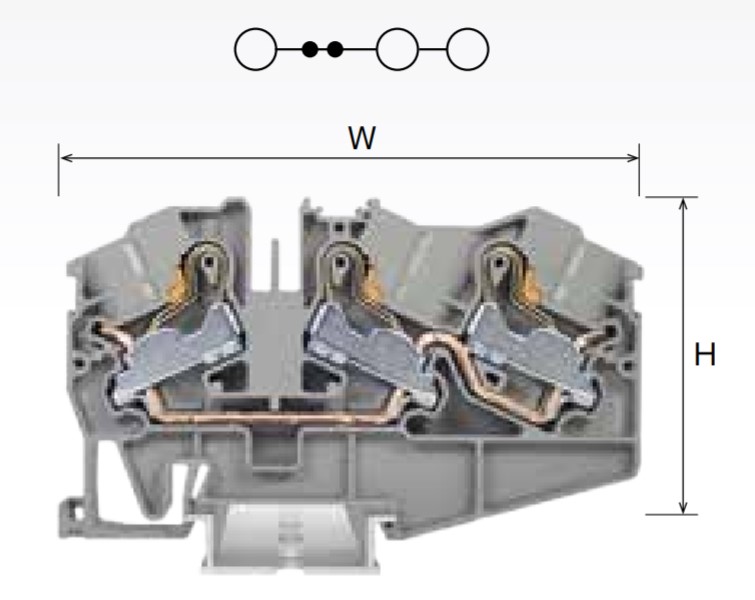

| 寸法（ピッチ×幅：W×高さ：H） | 12.2mm×73.9mm×53.5mm | 12.2mm×101.4mm×53.5mm |
| 絶縁本体材質 | 66ナイロン （UL94 V-0） | |
| 絶縁本体カラー 形式： | VTX-16/2■ VTX-16/2BL■ | VTX-16/3■ VTX-16/3BL■ |
| VTX-16/2R■ VTX-16/2O■ | VTX-16/3R■ VTX-16/3O■ | |
| 標準価格（税抜） | ■ 304円 / ■ ■ ■ 313円 | ■ 486円 / ■ ■ ■ 497円 |
| 販売単位 | 20個 | 20個 |
| 質量 | 44.5ｇ | 65.0ｇ |
| 側板 | VTX-16/2E, VTX-16/2E1 | VTX-16/3E, VTX-16/3E1 |
| 記名板 | AM-10, AR-10 AP-6.5, AR-6.5 | |
| レール | DAV, DAS | |
| 止め金具 | GTY34 | |
| ショートバー | □BX16-2 | |
| 推奨工具 | VT5-2 | |
※硬質導体（より線）にフェルールを圧着して端子台へ結線後、結線部に負荷がかかるような敷設を行うとフェルールが塑性変形する恐れがあります。 硬質導体（より線）は状況に応じて裸線でご使用下さい。

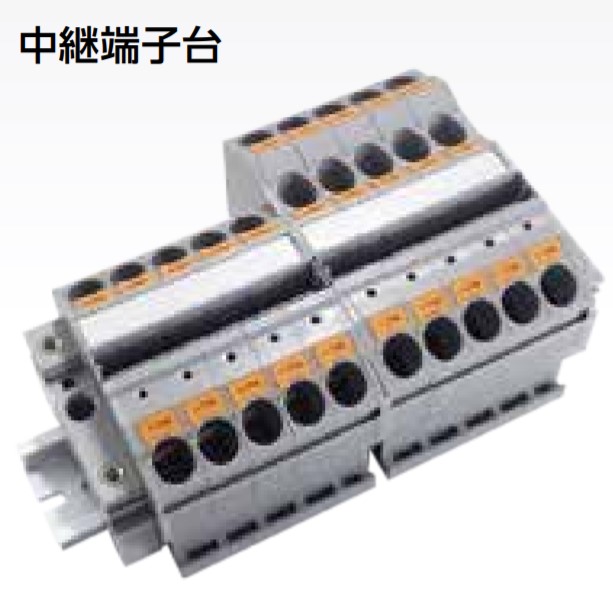

端子台アクセサリ ◆中継端子台
側板
材質：66ナイロン（UL94 V-0） ※色設定は灰色のみ
| 適合端子台 | 注文形式 | 質量 | 販売単位 | 標準価格（税抜） |
|---|---|---|---|---|
| VTX-16/2 | VTX-16/2E | 5.4g | 10個 | 51円 |
使用目的：通電部絶縁用 |
||||
| VTX-16/2E1 | 5.4g | 10個 | 51円 | |
使用目的：記名板ズレ防止用 |
||||
| 適合端子台 | 注文形式 | 質量 | 販売単位 | 標準価格（税抜） |
|---|---|---|---|---|
| VTX-16/3 | VTX-16/3E | 7.3g | 10個 | 67円 |
使用目的：通電部絶縁用 |
||||
| VTX-16/3E1 | 7.3g | 10個 | 67円 | |
使用目的：記名板ズレ防止用 |
||||
ショートバー
材質：銅合金（スズメッキ）
66ナイロン（UL94 V-0）
1000V/76A
| 色 / 連結数 | 注文形式 | 質量 | 販売単位 | 標準価格（税抜） |
|---|---|---|---|---|
| B（黒）/ 2 | BBX16-2 | 8.2g | 10個 | 217円 |
| R（赤）/ 2 | RBX16-2 | 8.2g | 10個 | 217円 |
| G（灰）/ 2 | GBX16-2 | 8.2g | 10個 | 299円 |
| BL（青）/ 2 | BLBX16-2 | 8.2g | 10個 | 299円 |

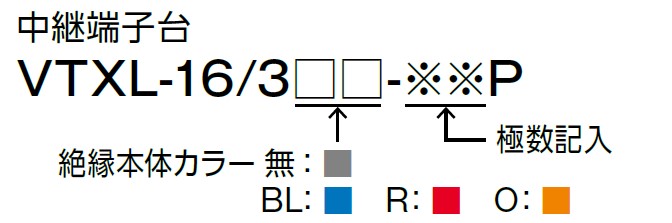

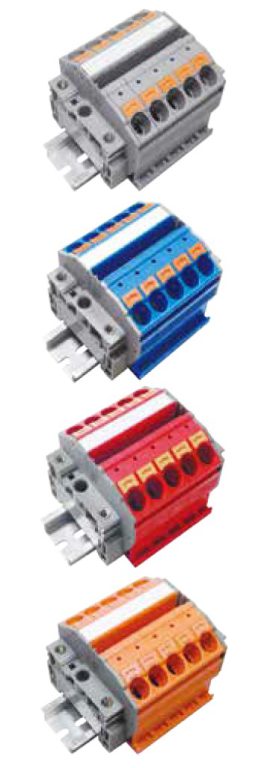

VTX-16シリーズ レール式組端子台
VTXシリーズ端子台に下記アクセサリを組付けた上、完成品として納入することができます。
記名板、レールは指定極数（P数、又はU数）に応じて、当社で切断後、組付け出荷致します。レール全長（L）、取付ピッチ（P）は、レール寸法表を参照して下さい。
| 組端子台注文形式/使用部品 |  |
||
|---|---|---|---|
| 中間板 | 無 : VTX-16/2■ BL: VTX-16/2BL■ R : VTX-16/2R■ O : VTX-16/2O■ |
||
| 側 板 | VTX-16/2E | ||
| VTX-16/2E1 | |||
| 記名板 | AR-10 | ||
| レール | DAV4 | ||
| 止め金具 | GTY34 | ||
| 組端子台注文形式/使用部品 |  |
||
|---|---|---|---|
| 中間板 | 無 : VTX-16/3■ BL: VTX-16/3BL■ R : VTX-16/3R■ O : VTX-16/3O■ |
||
| 側 板 | VTX-16/3E | ||
| VTX-16/3E1 | |||
| 記名板 | AR-10 | ||
| レール | DAV4 | ||
| 止め金具 | GTY34 | ||

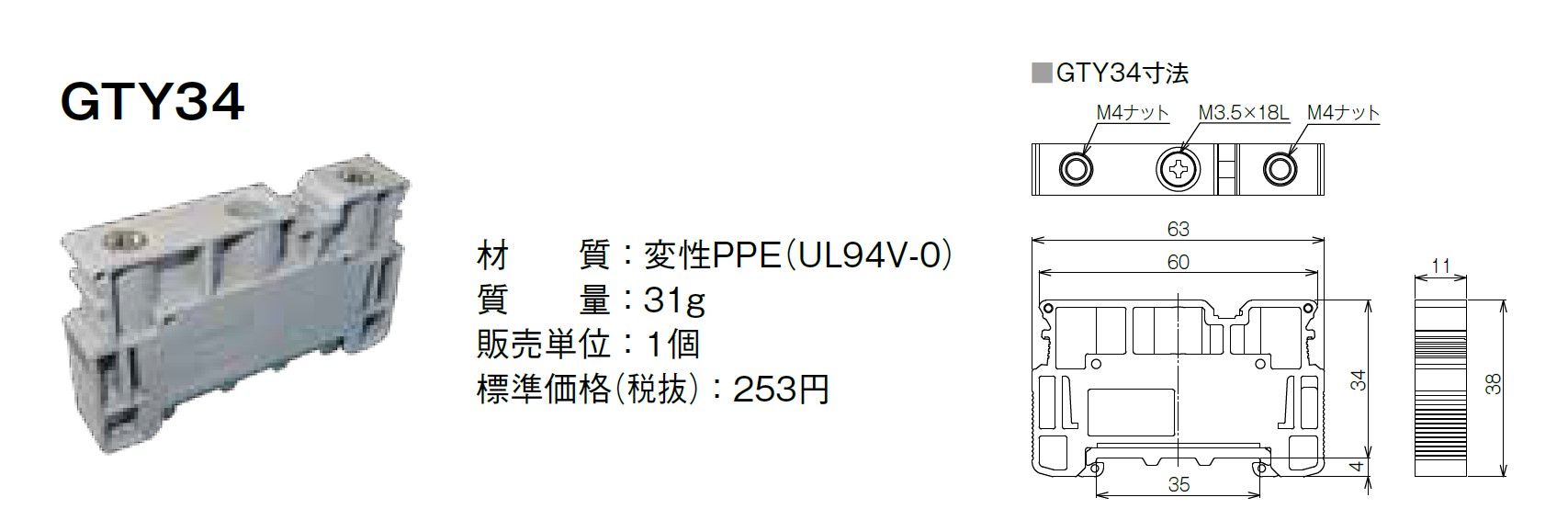

止め金具

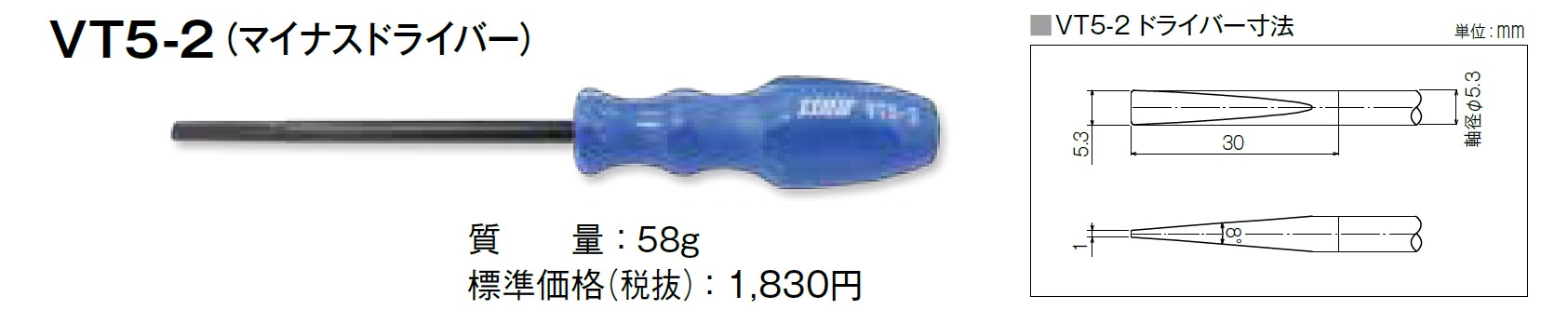

推奨ドライバー

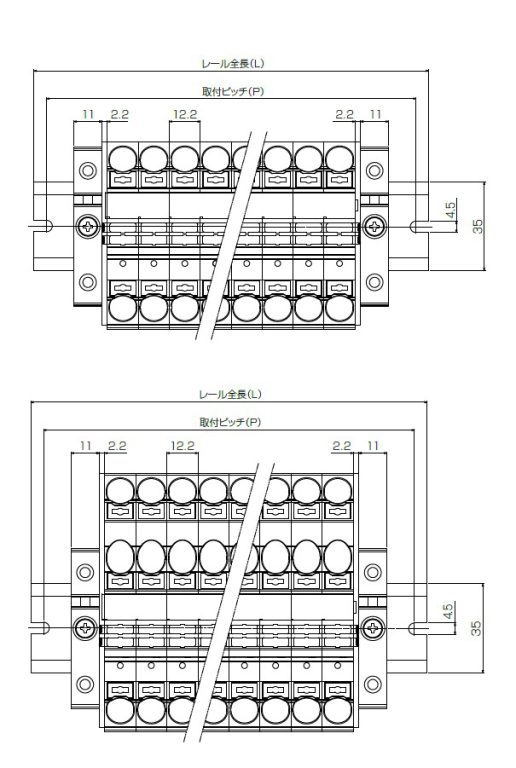

レール寸法表
| 取付ピッチ （P） |
レール寸法 （L） |
VTX-16/2 | VTX-16/3 |
|---|---|---|---|
| mm | mm | 極数［P］ | |
| 50 | 60 | 1 | |
| 70 | 80 | 2 ～ 3 | |
| 90 | 100 | 4 | |
| 110 | 120 | 5 ～ 6 | |
| 130 | 140 | 7 ～ 8 | |
| 150 | 160 | 9 | |
| 170 | 180 | 10 ～ 11 | |
| 190 | 200 | 12 ～ 13 | |
| 210 | 220 | 14 | |
| 230 | 240 | 15 ～ 16 | |
| 250 | 260 | 17 | |
| 270 | 280 | 18 ～ 19 | |
| 290 | 300 | 20 ～ 21 | |
| 310 | 320 | 22 | |
| 330 | 340 | 23 ～ 24 | |
| 350 | 360 | 25 ～ 26 | |
| 370 | 380 | 27 | |
| 390 | 400 | 28 ～ 29 | |
| 410 | 420 | 30 ～ 31 | |

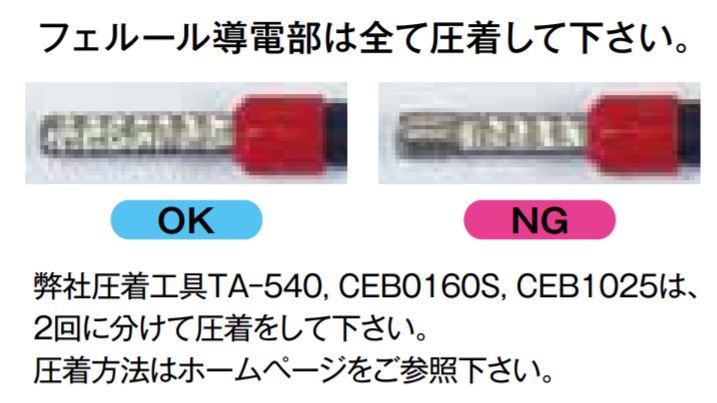

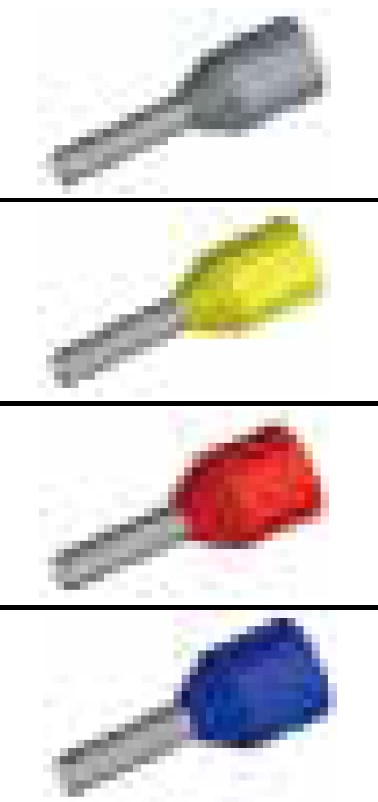

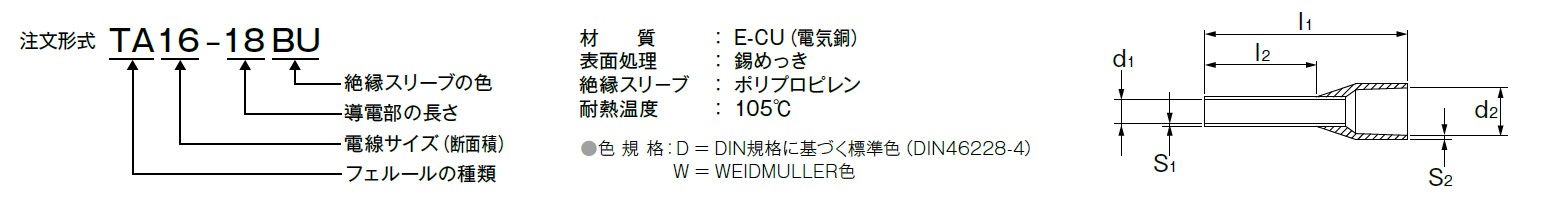

フェルール（棒圧着端子）
| フェルール（TA） | 電線サイズ 断面積 |
導電部の長さ mm |
絶縁スリーブの色 | 形式 | 販売単位 （袋入数） |
l1 ＋0.5 －0 |
L2 ±0.2 |
d1 ＋0 －0.05 |
s1 | d2 ＋0.1 －0 |
s2 ＋0 －0.05 |

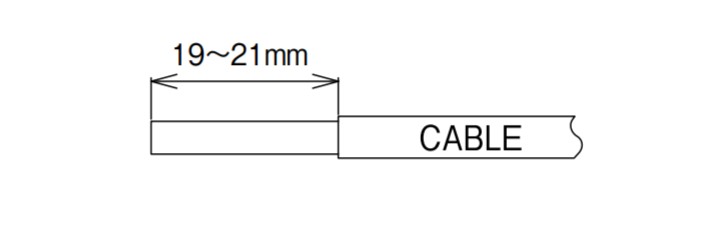

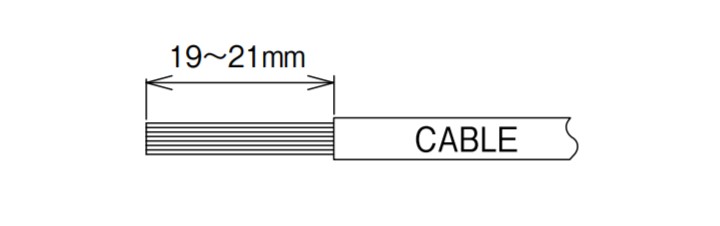

推奨電線 むき長さ Mm |
標準価格 （税抜） 円/個 |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ㎟ | ㎟ | AWG | 色コード | 色規格 | ||||||||||||
 |
4 | （3.5） | 12 | 18 | GY | D/W | TA4-18GY | 100 | 25 | 18 | 2.9 | 0.2 | 4.7 | 0.3 | 21 | 23 |
| 6 | （5.5） | 10 | 18 | YE | D | TA6-18YE | 100 | 26 | 18 | 3.6 | 0.2 | 6.1 | 0.3 | 21 | 34.5 | |
| 10 | （8.0） | 8 | 18 | RD | D | TA10-18RD | 100 | 27.5 | 18 | 4.6 | 0.2 | 7.4 | 0.3 | 21 | 45.4 | |
| 16 | （14） | 6 | 18 | BU | D | TA16-18BU | 100 | 28.5 | 18 | 6 | 0.2 | 8.7 | 0.4 | 22 | 58.1 | |
