新製品 星和電機

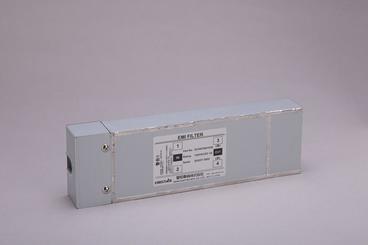

シールドルーム用広帯域EMI フィルター「E21NFD」シリーズ
特長
- コモンモード広帯域高減衰
- 150kHz～18GHzの幅広い帯域で100dB以上の減衰効果
- 低漏洩電流仕様
アプリケーション
シールドルーム・電波暗室・病院関係の検査室（MRI検査室、脳波検査室、筋電図検査室等）・研究機関等
仕様
| 型式 | 定格電流 |
|---|---|
| E21NFD00103S | AC 1 ARMS |
| E21NFD00303S | AC 3 ARMS |
| 共通定格 | 値 |
|---|---|
| 定格電圧 | 1φ2線式 2極 AC 125 VRMS DC 125 V DC ～ 60 Hz |
| 減衰特性保証帯域周波数及び減衰量 | 100 dB min 150 kHz ～ 18 GHz |
| ライン‐アース間耐電圧 | AC 1000 V / 60 s |
| ライン‐アース間絶縁抵抗 | 100 MΩ min (DC 500 V / 60 s) |
| 容量性電流/ライン | 3.5 mA max AC 125V / 60Hz |
| 漏洩電流 | 4.4 mA max AC 100V / 60Hz |
