新製品 オーム電機
防水型ケーブルグランド キャプコン OAL L型アングルホルダー
型式・仕様
| 型式 | 取付穴径（mm） | 取付ねじ | 適合板厚 | 使用周囲温度 | 本体質量 | 販売単位 |
|---|---|---|---|---|---|---|
| OAL-16 | φ21 | CTG16 | 4mm以下 | －25～＋80℃ | 約13g | 20個 |
| OAL-22NEW | φ28 | CTG22 | 6mm以下 | 約33g | 10個 |

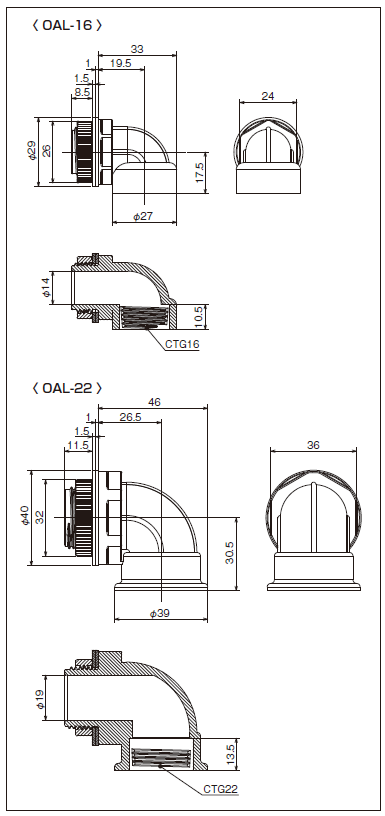

外形寸法図

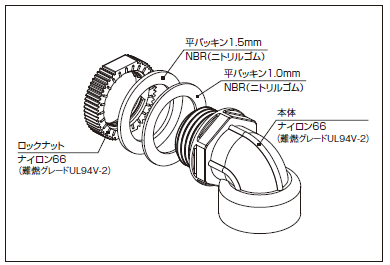

材質
作業手順
-
- キャプコンを取付ける。 電線を通す。ロックナット取付の場合は、平パッキン1.5mmをはずし平パッキン1.0mmのみを使用する。
-
- 電線を通す。
-
- キャプコン本体を固定する。キャプコンの締付キャップを締めて固定する。
-
- 電線が固定されているか確認する。
リミットスイッチなどのめねじ部への取付
ロックナットを外して機器に固定する。
・方向決めについて出荷時に厚さ1.0mmと1.5mmのパッキン2枚を取付てあります。このパッキンのどちらか、又は両方のパッキンを使用し、方向決めを行ってください。
