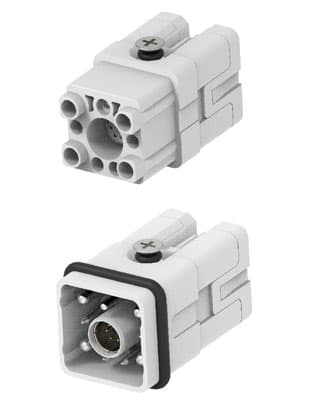

HDC H3A HQ-4/4/6　Cat5イーサネット対応　ハイブリッドインサート

• コンパクト設計/ 省スペース実装
• EMCシールドを備えた⾼信頼性

TE Connectivity (TE) は、HDC H3A⽤にハイブリッド設計の新しいインサート・HQ-4/4/6 をリリースしました。この新しいハイブリッドインサートは、電⼒、信号、イーサネットデータ通信を⼀つのコネクタで接続し、省スペース化を実現します。EMC シールド付きのイーサネットデータモジュールは、CAT5 速度で⾼品質のデータ伝送を提供し、接続の信頼性と精度の向上に貢献します。

アドバンテージ

• コンパクト設計/ 省スペース実装
• ⾼接続信頼性
• EMCシールドによる⾼品質データ通信
• 動⼒/ 信号/ 通信のハイブリッド接続による省配線化（ケーブル本数の削減）

特⻑

• 動⼒/ 信号/ 通信のハイブリッド接続
• EMCシールド付きイーサネット（Cat5）通信⽤モジュール
• 既存のHDC H3A フード、ハウジングに適合

アプリケーション

• 協働ロボット
• 産業⽤ロボット
• ⾃動製造ライン

電気的特性

• 動⼒: 20A/600V * 4 極
• 信号: 10A/250V * 4 極
• 通信: 1.2A/30V Cat5 * 6 極

機械的特性

• 最⼤挿抜回数︓500回
• EN61373（鉄道規格・振動/衝撃）︓カテゴリー1、クラスB適合

材質

• 樹脂ハウジング: 熱可塑性樹脂
• コンタクト、⾦属シェル: 銅合⾦
• 防⽔リング: エラストマー

適合規格

• IEC / EN 61984
• UL 1977
• EN 61373

技術⽂書

• 製品規格：108-137683
• 取付適⽤規格：114-137683
• 試験成績書：501-137683
