「EVO9ISP」販売開始のお知らせ
EVO7ISP

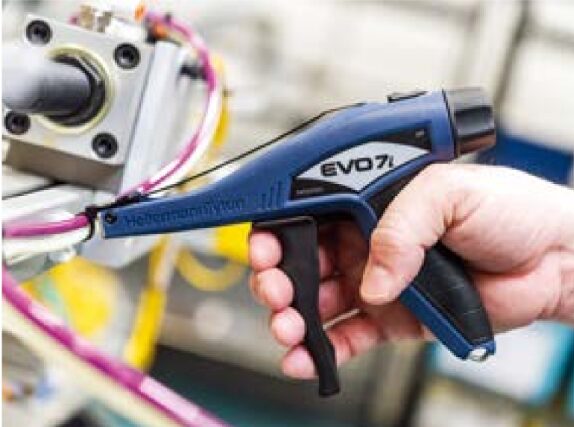

ヘラマンタイトンのEVO7ISPは、人間工学に基づいた握りやすいデザインにより、長時間に及ぶハーネス結束作業の負担を軽減するインシュロックタイ結束工具です。トリガーの握り幅が狭いため、手が小さな方でも快適にお使いいただけます。故障、交換部品、オーバーホールのお問合せにも即座に対応いたします。
重量：280g インシュロックタイ幅：1.8 ～ 5.0mm
| Article-No. | 型番 | 販売単位(台) |
|---|---|---|
| 110-77002 | EVO7ISP | 1 |
| 工具ラベル表示*1 | 目盛り | 工具の締め付け力（参考値） 単位：N | 適合タイ幅（参考）＊2 単位：mm | ||
|---|---|---|---|---|---|
| 0-3 MIN | 0 | 5~30 | 1.8 | ||
| 1 | 15~40 | ||||
| 2 | 30~60 | 2.2~2.5 | |||
| 3-5 INT | 3 | 45~80 | 2.8~4.6 | ||
| 4 | 65~100 | ||||
| 5 | 80~120 | 4.6~5.0 | |||
| 6-8 STD | 6 | 95~135 | |||
| 7 | 115~160 | ||||
| 8 | 135~180 | ||||
＊1：MIN=MINIMUM、INT＝INTERMEDIATE、STD=STANDARD。
＊2：「 適合タイ幅（参考）」は、66ナイロン製インシュロックタイ（標準グレード）を結束する際の目安です。

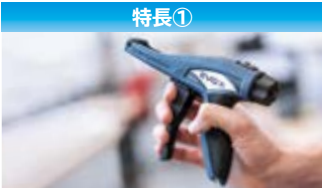

インシュロックタイ切断時の衝撃が軽減されているため、長時間の作業者の負担を大幅に減らします。また、トリガーの握り幅が狭いため、手の小さな作業者でも、快適にお使いいただけます。

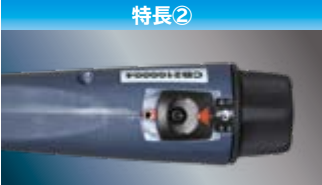

締め付け力の設定が簡単で、素早く操作できます。設定した目盛りのロック機構*3も付いています。*3:別売の「T8スタードライバー」が必要です。

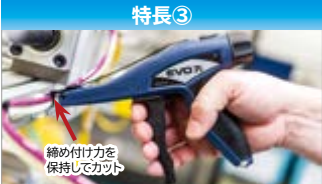

繰り返しトリガーを引くと、設定した締め付け力に達し、タイを切断するまで設定した締め付け力を保持し続けます。そのため、タイに必要以上の締め付け力が掛からず、安定した締め付け力で連続作業が行えます。
EVO7ISP オプション品・消耗品
オプションとして、替口金と替刃をご用意しております。なお、標準品の口金はタイの切り残しが0mmのタイプ(型番:EVO7-011)です。※口金の厚みにより、0.5mm程度余長が残る場合があります。
| Article-No. | 口金型番 | タイ切り残し |
|---|---|---|
| 110-70011 | EVO7-011 | 0mm残し(交換用標準口金) |
| 110-70131 | EVO7-131 | 1mm残し |
| 110-70132 | EVO7-132 | 2mm残し |
| 110-70133 | EVO7-133 | 3mm残し |
| Article-No. | 型番 | 詳細 |
|---|---|---|
| 110-70021 | EVO7-021 | 替刃 |
| Article-No. | 110-70091 | 110-77017 |
|---|---|---|
| 型番 | T8SD | T10SD |
| 詳細 |  |
 |
ご注意
- 工具の締め付け力は、インシュロックタイ及び被結束物の材質やサイズにより異なることがあります。工具の特徴、仕様、締め付け力および適合タイ幅などを参考に、実際の使用条件を加味してお客様ご自身で評価の上ご選定ください。
- インシュロックタイを強く締め付け過ぎると、バンド部が伸び、破断あるいはロックが外れることがあります。また、締め付け後でも外部からの衝撃がインシュロックタイに加わることで同様の事象が起こることがあります。
- 工具の締め付け力は、定期的にデジタルテスターなどで校正管理を行ってください。
- 他社製の結束バンドをご使用になりますと、適切に結束できない場合があります。
EVO9ISP

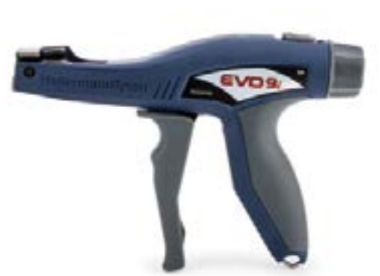

EVO9ISPは、太幅インシュロックタイ用の結束工具です。人間工学に基づいた握りやすいデザインと握り幅の狭いトリガー機構を採用し、長時間に及ぶハーネス結束作業の負担を軽減します。簡単な締め付け力設定機能と安定した操作性で、迅速、確実な結束が行えます。故障、交換部品、オーバーホールのお問合せにも即座に対応いたします。
重量:368g インシュロックタイ幅:3.5~12.5mm
| Article-No. | 型番 | 販売単位(台) |
|---|---|---|
| 110-88002 | EVO9ISP | 1 |
| 工具ラベル表示*1 | 目盛り | 工具の締め付け力（参考値） 単位：N | 適合タイ幅（参考）＊2 単位：mm | |
|---|---|---|---|---|
| 0-4 STD | 0 | 50~95 | 3.5~4.0 | |
| 1 | 70~115 | |||
| 2 | 90~135 | 4.0~5.0 | ||
| 3 | 125~185 | 5.0~7.6 | ||
| 4 | 150~210 | |||
| 5-8 HVY | 5 | 175~230 | 7.6~12.5 | |
| 6 | 220~290 | |||
| 7 | 245~315 | |||
| 8 | 270~340 | |||
＊1：HVY=HEAVY、STD=STANDARD。
＊2：「適合タイ幅(参考)」は、66ナイロン製インシュロックタイ(標準グレード)を結束する際の目安です。
EVO9ISP オプション品・消耗品
オプションとして、替口金と替刃をご用意しております。なお、標準品の口金はタイの切り残しが0mmのタイプ(型番:EVO9-018)です。
※口金の厚みにより、0.5mm程度余長が残る場合があります。
標準パーツ
| Article-No. | 口金型番 | タイ切り残し |
|---|---|---|
| 110-80018 | EVO9-018 | 0mm残し(交換用標準口金) |
| 110-80064 | EVO9-064 | 2mm残し |
| 110-80065 | EVO9-065 | 3mm残し |
| 110-80066 | EVO9-066 | 4mm残し |
| 110-80067 | EVO9-067 | 5mm残し |
| Article-No. | 型番 | 詳細 |
|---|---|---|
| 110-70037 | EVO9-037 | 替刃 |
| Article-No. | 110-70091 | 110-77017 |
|---|---|---|
| 型番 | T8SD | T10SD |
| 詳細 | |
|
プッシュマウントタイ用
| Article-No. | 口金型番 | 専用口金対象プッシュマウントタイ型番 | タイ切り残し |
|---|---|---|---|
| 110-80104 | EVO9-PMN1 | RT50SSF5.4 GLRT50RSF RT50SSF RT50SSF-W RT50SSF-HS RT50RSF RT50RSF-W RT50RSF-HS REL30SDP6 RT50SD6 |
4mm 残し |
Rカット用
※ R カットをご使用の場合、専用口金・カッター刃・口金用ネジの下記3点が必要です。
| Article-No. | 口金型番 | 専用口金対象プッシュマウントタイ型番 | タイ切り残し |
|---|---|---|---|
| 110-80105/td> | EVO9-PMREN1 | T50S T50R AB160 AB200 OS130 シリーズ*1 OS170 シリーズ*2 OS190 シリーズ |
R カット |
＊1：OS130-SPM712-HSW を除く。
＊2：OS170-PM712-HSW、OS170-FT7-LH、OS170-FT7-LH-HSW を除く。
| Article-No. | 型番 | 内容 |
|---|---|---|
| 110-80106 | EVO9-REBL | EVO9-PMREN1 用カッター刃 |
| 110-80107 | EVO9-RESCR | EVO9-PMREN1 用ネジ |
結束工具の短期無料レンタルサービス
購入前に、使用感をご確認いただける安心サービスです。
ご希望の結束工具を最大2台、最長1週間まで、無料でお試しいただけるレンタルサービスを実施しております。お使いのインシュロックタイが快適に締め付け・切断できるかどうか、また、現状のご使用方法との比較など、お手元でご確認いただくことができます。ご検討の際は、是非お申し込みください。※当サービスは、結束工具のご採用を検討の際、事前にお試しいただくための、企業様向けのサービスです。個人の方のお申込みはご遠慮下さい。
