新製品 ワゴジャパン（WAGO）

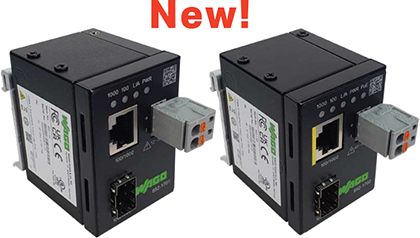

WAGO 産業用メディアコンバータ「852-1701 / 852-1702」のご紹介
- コンパクトで DIN レールに取付可能
- 伝送距離を 100 m ～ 80 km に拡張可能
- 簡単なプラグ アンド プレイ操作
- -40 ～ +75℃ の広い動作温度範囲
- PoE+ 付きで 30Wの給電が可能 (852-1702のみ)
メディアコンバータ (Media Converter) は、種類の異なる媒体を接続するときに、間に挟んで信号を変換するネットワーク機器です。
このたびWAGOは、次の2タイプのメディアコンバータをリリースしました。
- RJ45⇔SFP（光通信モジュール）へ変換
- RJ45（PoE機能付き）⇔SFP（光通信モジュール）へ変換
メディアコンバータを使用することで、ネットワーク拡張の際も既存の施設をそのまま利用することができ、また光ファイバを使うことでノイズに影響されない安定した長距離伝送が可能となります。
PoEカメラを遠方に設置する場合に、RJ45（PoE機能付き）タイプを使用することで、遠方に設置する機器を最小化することも可能です。
（別途DC48Vパワーサプライの設置が必要です）
主な仕様
| RJ-45 ポート ×１ | 100BASE-TX, 1000BASE-T PoE, PoE＋ (852-1702 のみ) |
| SFP ポート ×１ | 100 BASE-FX, 1000 BASE-SX/LX |
| UL 規格 | UL 61010 |
| 電源電圧 | DC 12 ～ 57 V (852-1701) DC 48 ～ 57 V (852-1702) |
| 寸法 (W × H × D) | 60.5 x 42.5 x 50 mm |
| 質量 | 約 170 g |
| 使用周囲温度 | –40 ～ +75 ℃ |
※上記以外の仕様についてはオンラインカタログを参照ください。

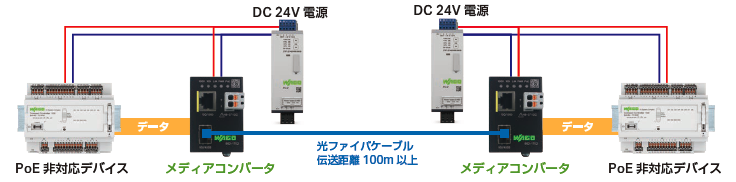

1. 2つのイーサネット機器を最大80 km まで延長接続

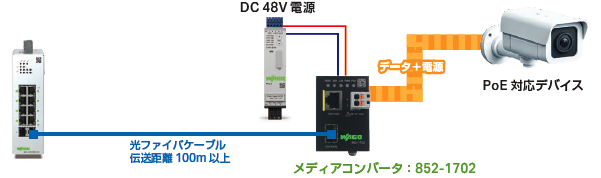

2. PoE 対応のイーサネット機器の接続と給電

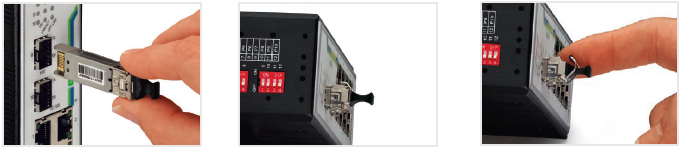

アクセサリ：SFP モジュール
| 型番 | 規格 | 光ファイバ | 波長 | 最大距離 | DDM | |
|---|---|---|---|---|---|---|
 |
852-1200 | 1000 BASE-SX | マルチモード | 850 nm | 550 m, 300 m | 〇 |
| 852-1210 | 1000 BASE-LX | シングルモード | 1310 nm | 10 km | 〇 | |
| 852-1280 | 1000 BASE-ZX | シングルモード | 1550 nm | 80 km | 〇 | |
| 852-201/107-002 | 100 BASE-FX | マルチモード | 1310 nm | 2 km | – | |
| 852-201/107-030 | 100 BASE-FX | シングルモード | 1310 nm | 30 km | – | |
| 852-202 | 100 BASE-FX | マルチモード | 1310 nm | 2 km | 〇 |
アクセサリ：ETHERNET RJ-45 コネクタ
| 型番 | カテゴリ | 結線規格 | 結線方式 | データ伝送速度 | 保護等級 | 極数 | 適合電線 | |
|---|---|---|---|---|---|---|---|---|
 |
750-977/000-011 | Cat.6A | TIA-568A | IDC | 10 Gbps | IP20 | 8 | 単線：0.21 ～ 0.32 mm. / AWG 24/1 ～ 22/1; 可とうより線：0.11 ～ 0.36 mm. / AWG 27/7 ～ 22/7 |
| 750-977/000-012 | TIA-568B | |||||||
| 750-977/000-021 | TIA-568A | 単線：0.13 ～ 0.21 mm. / AWG 26/1 ～ 24/1; 可とうより線：0.11 ～ 0.23 mm. / AWG 27/7 ～ 24/7 |
||||||
| 750-977/000-022 | TIA-568B | |||||||
 |
750-978/000-011 | Cat.6A | TIA-568A | IDC | 10 Gbps | IP20 | 8 | 単線：0.21 ～ 0.32 mm² / AWG 24/1 ～ 22/1; 可とうより線：0.11 ～ 0.36 mm² / AWG 27/7 ～ 22/7 |
| 750-978/000-012 | TIA-568B | |||||||
| 750-978/000-021 | TIA-568A | 単線：0.13 ～ 0.21 mm² / AWG 26/1 ～ 24/1; 可とうより線：0.11 ～ 0.23 mm² / AWG 27/7 ～ 24/7 |
||||||
| 750-978/000-022 | TIA-568B | |||||||
 |
750-979/000-011 | Cat.6A | TIA-568A | IDC | 10 Gbps | IP20 | 8 | 単線：0.21 ～ 0.32 mm² / AWG 24/1 ～ 22/1; 可とうより線：0.11 ～ 0.36 mm² / AWG 27/7 ～ 22/7 |
| 750-979/000-012 | TIA-568B | |||||||
| 750-979/000-021 | TIA-568A | 単線：0.13 ～ 0.21 mm² / AWG 26/1 ～ 24/1; 可とうより線：0.11 ～ 0.23 mm² / AWG 27/7 ～ 24/7 |
||||||
| 750-979/000-022 | TIA-568B | |||||||
 |
750-975 | Cat.5e | TIA-568A （船級規格: DNV） |
IDC | 100 Mbps | IP20 | 8 | 単線：0.13 ～ 0.24 mm² / AWG 26/1 ～ 23/1; 可とうより線：0.14 ～ 0.36 mm² / AWG 26/7 ～ 22/7 |
