新製品 新電元工業
次世代SiC-SBDサンプル出荷開始 ～高電圧機器の高効率化・小型化に貢献～

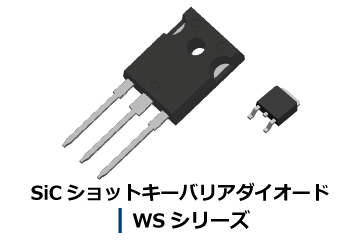

新電元工業は高電圧機器向けにSiC ショットキーバリアダイオード「WSシリーズ」のサンプル出荷を開始します。
産業・民生機器で使用される電源では、省エネ化の観点から更なる高効率・低損失なデバイスが求められています。このため、従来のファストリカバリダイオード(以下FRD)から高速動作可能なSiCショットキーバリアダイオード(以下SiC-SBD)への置き換えが進んでいます。また、高周波化による小型・軽量化を実現するにあたり、スイッチングノイズ対策が課題となっています。
このようなニーズに応えるべく、新電元工業は高電圧機器向けにSiC-SBD「WSシリーズ」のサンプル出荷を開始します。
本製品は、従来のFRD※と比較し、VFを約50％、リカバリ特性を約85％低減しました。これによりスイッチング損失が大幅に削減され、機器の高効率化を実現します。さらに、IRPが約70％改善したことにより、スイッチングノイズも大きく削減されるため、周辺回路の小型化にも貢献します。
またAEC-Q101準拠も予定しており、車載製品にも搭載可能です。
※ FRD「S20LC60UST」との比較
特長
- スイッチング損失を大幅に削減【図1/図2】
従来のFRD※と比較し、VFを約50％、リカバリ特性を約85％低減することで、スイッチング損失を大幅に削減。 - スイッチングノイズを大幅に削減【図2】
従来のFRD※と比較し、IRPを約70%改善することで、スイッチングノイズを大幅に削減。 - AEC-Q101準拠予定
※ FRD「S20LC60UST」との比較

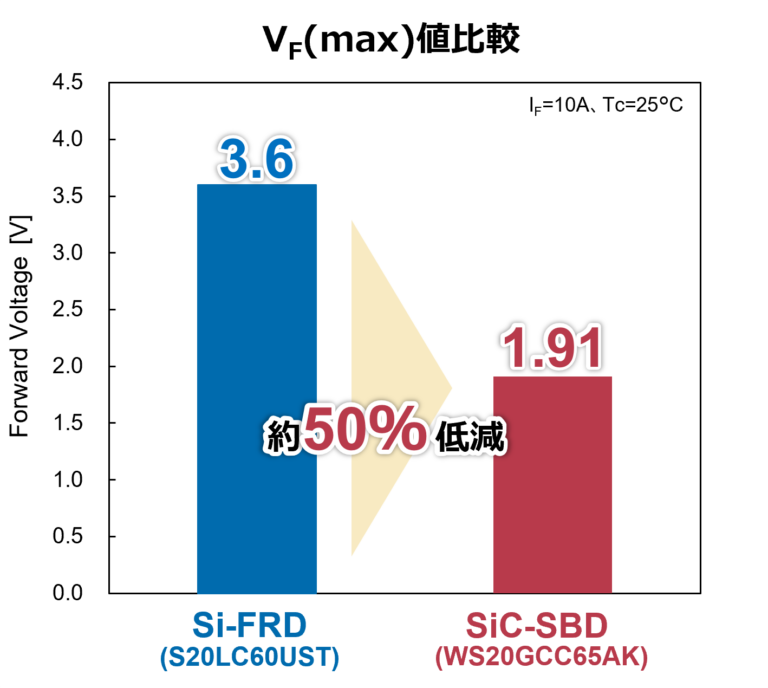

図1 VF(max)値比較
図2 IRP・Qrr比較
用途例
- サーバー電源
- 産機電源
- 民生家電
- オンボードチャージャー
- 車載用DCDCコンバータ
- PFC回路 等
製品仕様
| 品名 | Tj［℃］ | IF(AV)［A］ | VRRM［V］ | IFSM［A］ | VF(typ)［V］ | IR(max) ［μA］ | trr (typ)［ns］ / Qrr (typ)［pF］ | 車載 |
|---|---|---|---|---|---|---|---|---|
| WS10FB65AK | -55 to 175 | 10 | 650 | 50 | 1.49 (IF=10A) |
50 (VR＝650V) |
6/5 | ○ |
| WS20FBC65AK | -55 to 175 | 20 | 650 | 50 | 1.49 (IF=10A per diode) |
50 (VR＝650V per diode) |
6/5 (per diode) |
○ |
| WS20FB65AK | -55 to 175 | 20 | 650 | 90 | 1.47 (IF=20A) |
400 (VR＝650V) |
8/10 | ○ |
| WS20GC65AK | -55 to 175 | 20 | 650 | 90 | 1.47 (IF=20A) |
400 (VR＝650V) |
8/10 | ○ |
| WS20GCC65AK | -55 to 175 | 20 | 650 | 50 | 1.49 (IF=10A per diode) |
50 (VR＝650V per diode) |
6/5 (per diode) |
○ |
| WS40GCC65AK | -55 to 175 | 40 | 650 | 90 | 1.47 (IF=20A per diode) |
400 (VR＝650V per diode) |
8/10 (per diode) |
○ |
| WS10GC120AK | -55 to 175 | 10 | 1200 | 90 | 1.48 (IF=10A) |
200 (VR＝1200V) |
8/10 | ○ |
| WS20GCC120AK | -55 to 175 | 20 | 1200 | 90 | 1.48 (IF=10A per diode) |
200 (VR＝1200V per diode) |
8/10 (per diode) |
○ |

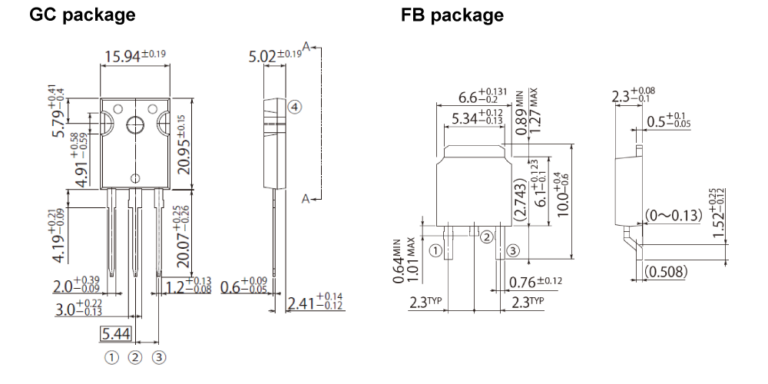

外形寸法図
