新製品 新電元工業
実装面積25％低減、車載機器向け次世代パワーMOSFET発売 ～小型パッケージと大電流を両立～

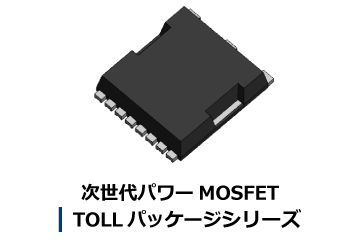

新電元工業株式会社は、車載機器向けに次世代パワーMOSFET「TOLLパッケージシリーズ」を発売しました。
近年、急速に普及が進む電動モビリティでは、高電圧バッテリーの搭載に伴い、100～200V耐圧かつ大電流に対応した部品が求められています。また、設計の柔軟性を高め、モビリティの軽量化を図るためには、搭載部品の小型化が重要な要素となっています。
このようなニーズに応えるべく、車載信頼性規格AEC-Q101準拠の第５世代パワーMOSFET「TOLLパッケージシリーズ」を発売します。
本製品は、新パッケージの採用により実装面積を従来品比※１約25％削減しました。また、シールドゲート構造を採用した次世代チップ搭載により、定格電流は従来品比※２約180％の232Aを達成し、小型化と大電流の両立を実現しています。加えてCiss/Crss特性は従来品比※2約44%改善し、セルフターンオンのリスクを大幅に低減します。
現在、200V耐圧品も開発中であり、今後も車載対応可能な大電流パワーMOSFETのラインナップを拡充し、市場ニーズに応えてまいります。
※1 「FZ-7pin(TO-263-7pin)」パッケージとの比較
※2 「P126FP10SNK」との比較
特長
- 実装面積約25％削減 【図1】
新パッケージを採用することで、従来品※1と比較し実装面積を25％削減。 - 定格電流232Aの大電流 【図2】
次世代チップを搭載することで従来品比※2約180％の大電流を実現。 - セルフターンオンのリスクを大幅に低減 【図3】
Ciss/Crss特性を従来品比※2約44%改善し、セルフターンオンのリスクを低減。 - 低Ron、低ノイズ製品 【図4】
従来プロセスと比較し、Ron・AをVDS＝100Vクラスでは39%減、VDS=200Vクラスでは46%減を達成。 - その他
・ウェッタブルフランク構造
・Tch=175℃
※1 「FZ-7pin(TO-263-7pin)」パッケージとの比較
※2 「P126FP10SNK」との比較

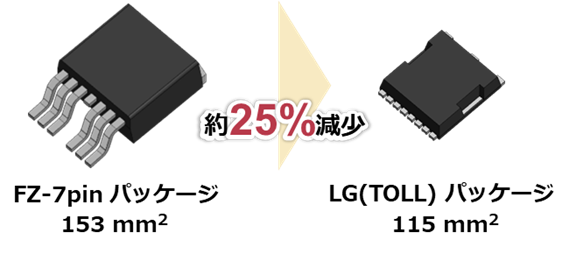

図1 パッケージサイズ比較

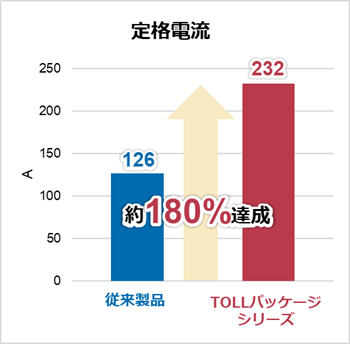

図2 定格電流比較

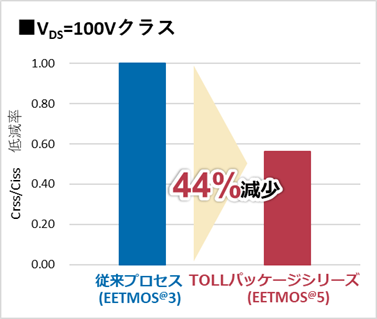

図3 Ciss/Crss特性比較

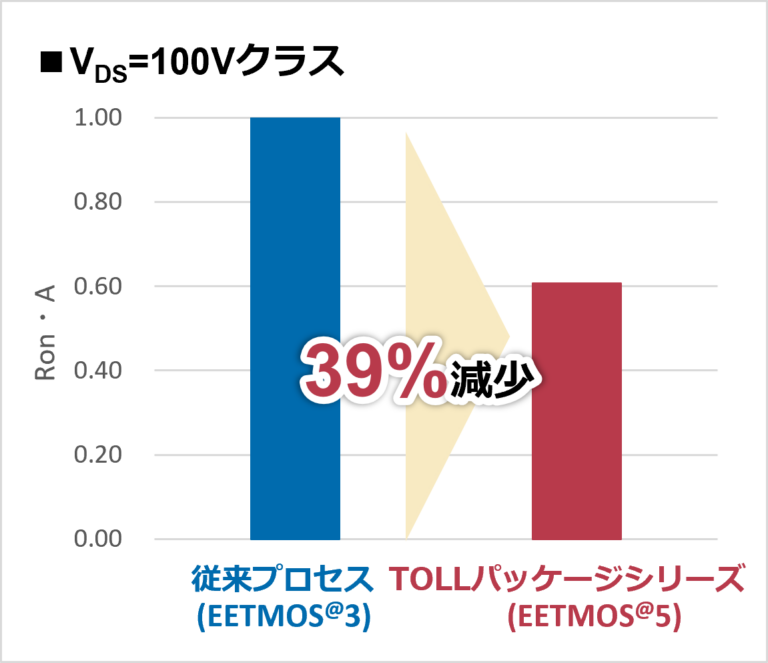

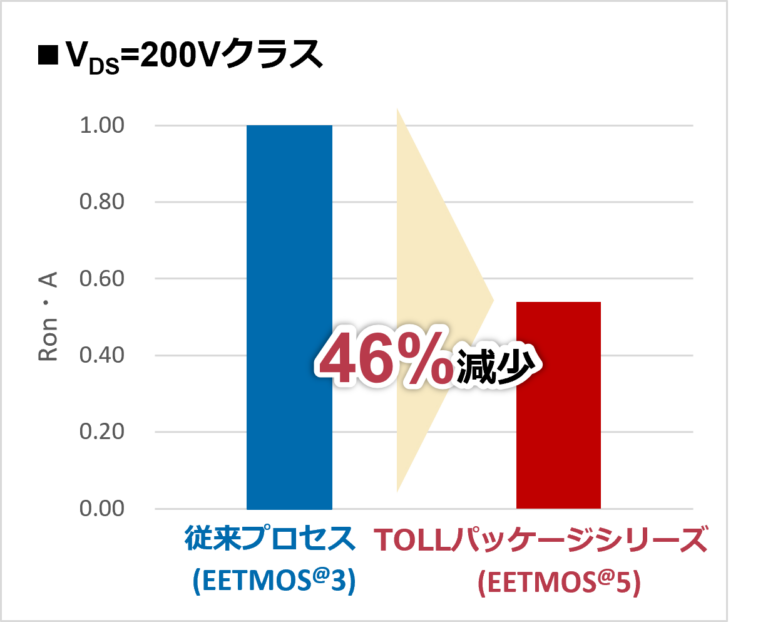

図4 Ron比較
用途例
- 大容量モータ駆動
- 車載ECU
- 逆接・逆流防止 等
製品仕様
車載対応製品
| Part Name | VDS(min) [V] | ID(max) [A] | VTH(typ) [V] | Ron [mΩ] VGS=10V |
Ciss VDS=50V (typ) [pF] |
Coss VDS=50V (typ) [pF] |
Crss VDS=50V (typ) [pF] |
|
|---|---|---|---|---|---|---|---|---|
| (typ) | (max) | |||||||
| P130LG10GNK | 100 | 130 | 3 | 4 | 5 | 3500 | 600 | 26 |
| P168LG10GNK | 100 | 168 | 3 | 2.5 | 3.1 | 6035 | 1100 | 31 |
| P200LG10GNK | 100 | 200 | 3 | 2.2 | 2.7 | 6954 | 1218 | 23 |
| P232LG10GNK | 100 | 232 | 3 | 1.83 | 2.2 | 8140 | 1425 | 27 |
民生品向け製品
| Part Name | VDS(min) [V] | ID(max) [A] | VTH(typ) [V] | Ron [mΩ] VGS=10V |
Ciss VDS=50V (typ) [pF] |
Coss VDS=50V (typ) [pF] |
Crss VDS=50V (typ) [pF] |
|
|---|---|---|---|---|---|---|---|---|
| (typ) | (max) | |||||||
| P130LG10GN | 100 | 130 | 3 | 4 | 5 | 3500 | 600 | 26 |
| P168LG10GN | 100 | 168 | 3 | 2.5 | 3.1 | 6035 | 1100 | 31 |
| P200LG10GN | 100 | 200 | 3 | 2.2 | 2.7 | 6954 | 1218 | 23 |
| P232LG10GN | 100 | 232 | 3 | 1.83 | 2.2 | 8140 | 1425 | 27 |

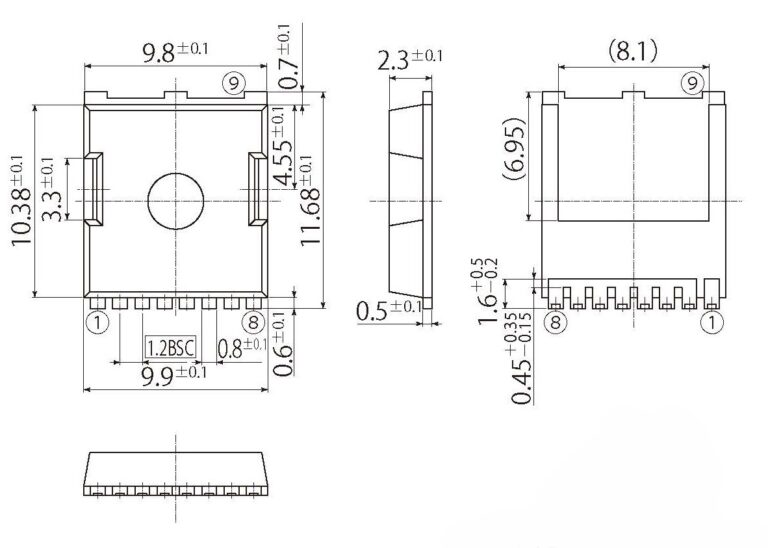

外形寸法図

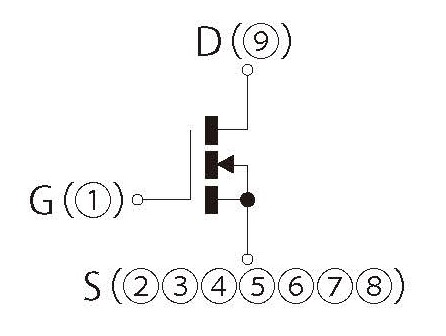

内部等価回路図
関連品情報(開発中)
【車載対応200V耐圧】第5世代(EETMOS® 5)MOSFET
| Part Name | VDS(min) [V] | ID(max) [A] | VTH(typ) [V] | Ron [mΩ] VGS=10V |
Ciss VDS=50V (typ) [pF] |
Coss VDS=50V (typ) [pF] |
Crss VDS=50V (typ) [pF] |
|
|---|---|---|---|---|---|---|---|---|
| (typ) | (max) | |||||||
| P90LG20GNK | 200 | 90 | 3 | 10.3 | 12.9 | 4385 | 348 | 14 |
| P104LG20GNK | 200 | 104 | 3 | 8.7 | 10.9 | 5248 | 416 | 17 |
| P120LG20GNK | 200 | 120 | 3 | 7.5 | 9.4 | 6619 | 451 | 19 |
【車載対応100V耐圧】第6世代(EETMOS® 6) MOSFET
| Part Name | VDS(min) [V] | ID(max) [A] | VTH(typ) [V] | Ron [mΩ] VGS=10V |
Ciss VDS=50V (typ) [pF] |
Coss VDS=50V (typ) [pF] |
Crss VDS=50V (typ) [pF] |
|
|---|---|---|---|---|---|---|---|---|
| (typ) | (max) | |||||||
| P160LG10RNK | 100 | 160 | 3 | 2.7 | 3.4 | 4845 | 1184 | 22 |
| P200LG10RNK | 100 | 200 | 3 | 2.1 | 2.7 | 5866 | 1433 | 26 |
| P236LG10RNK | 100 | 236 | 3 | 1.74 | 2.2 | 7387 | 1805 | 33 |
| P260LG10RNK | 100 | 260 | 3 | 1.58 | 1.98 | 8311 | 2030 | 37 |
| P300LG10RNK | 100 | 300 | 3 | 1.34 | 1.68 | 9472 | 2430 | 44 |
