TE HDC H3A TIC-LOQ コネクタ システム
HDC H3A TIC LOQ コネクタシステム
- H3A TIC-LOQ [ ティックロック] ハウジングはワンタッチロックによりコネクタ嵌合を2秒で実現*
- H3A用インサートHQ-D-032の適用でスタンピングコンタクトによる高密度実装が可能
TE Connectivity(TE) のHDC H3A TIC LOQ コネクタシステムは、コネクタ嵌合プロセスの簡易化を実現します。
このH3A TIC-LOQ ハウジングの導入により既存のH3A フードとの自動嵌合が可能になるため、システム導入時間が短縮され、顧客満足度の向上にも繋がります。また、H3A TIC-LOQハウジングは既存のH3A用標準インサートとも互換性があるため、HDCダイナミックHD-1コンタクト適用の、HQ-D-032インサートによる32極の高密度実装も可能となります。HDC H3A TIC-LOQは多様なインサートとの組み合わせにより、様々なアプリケーションで施工プロセスの短縮と省スペース化に貢献します。
特長
H3ATIC-LOQハウジング
- ワンタッチロック
- 2秒以内に嵌合プロセス完了*
- 狭い空間でもコネクタ嵌合が可能
- HDC H3A用既存フード、インサートが適用可能
H3AインサートHQ-D-032
- 32極の高密度実装
- HDCダイナミック用HD-1コンタクト適用
- ダイナミックD1000用圧着工具/アプリケータの流用可能
- 4種のキーイング（誤嵌合抑止機構）
アプリケーション
- 産業用ロボット
- 半導体製造装置
- 産業機器
- マテリアルハンドリング機器
- 動作温度範囲:-40°C-125°C
- 保護等級:IP65(Mated)
- ワンタッチロック
- 挿抜回数:100回
- 挿抜回数:500回
- 定格電流:2.2A
- 定格電圧:32V
- インパルス電圧:0.8kV
- 汚染度3
- ハウジング:亜鉛ダイキャスト
- シール材:ゴム
- ハウジング:ポリマー
- 108-137605(TIC-LOQハウジング)
- 108-137585(HQ-D-032インサート)
- 114-137605(TIC-LOQハウジング)
- 114-137585(HQ-D-032インサート)
- ヘビーデューティーコネクタ[HDC] プロダクトページ
- HDC H3A TIC LOQ 型番選定ページ
- HDC H3A TIC LOQ コネクタ関連製品型番リスト

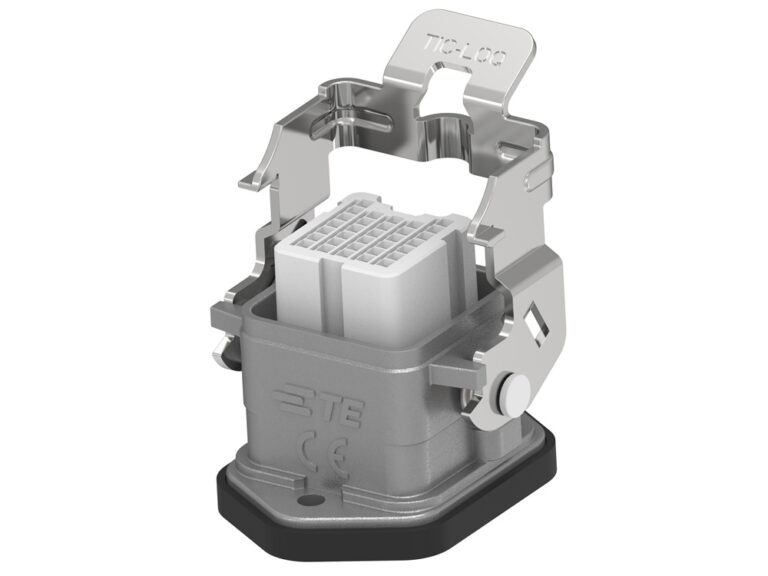

- HDC H3A TIC LOQ コネクタ製品イメージ
環境的仕様
機械的仕様
H3ATIC-LOQハウジング
HQ-D-032インサート
電気的仕様
HQ-D-032インサート
材料
H3ATIC-LOQハウジング
HQ-D-032インサート
技術関連文書
製品規格
取付適用規格
その他関連資料
＊：弊社内実験による値
| 型番 | 部品の説明 |
|---|---|
| T1509034500-000 | H3A-MAG-TL FOR CROSS MATING |
| T1329032120-000 | H3A HOOD,TOP ENTRY M20,2 EAR,POWDER COATED,GREY cross mating |
| T1509034600-000 | H3A-MAG-TL ( STANDARD VERSION) |
| T1329030120-000 | H3A HOOD,TOP ENTRY M20,2 EAR,POWDER COATED,GREY standard |
| T2080322101-000 | HQ-D-032-M |
| T2080322201-000 | HQ-D-032-F |
| T2010032101-000 | HA-003-M |
| T2010032201-000 | HA-003-F |
| T2010042101-000 | HA-004-M |
| T2010042201-000 | HA-004-F |
| T2010033101-000 | HA-003-MS |
| T2010033201-000 | HA-003-FS |
| T2010043101-000 | HA-004-MS |
| T2010043201-000 | HA-004-FS |
| T2020072101-000 | HD-007-M |
| T2020072201-000 | HD-007-F |
| T2020082101-000 | HD-008-M |
| T2020082201-000 | HD-008-F |
| T2080022101-000 | HQ-002-M |
| T2080022201-000 | HQ-002-F |
| T2080023101-000 | HQ-002-PM |
| T2080023201-000 | HQ-002-PF |
| T2080032101-007 | HQ-003-M |
| T2080032201-007 | HQ-003-F |
| T2080033101-007 | HQ-003-PM |
| T2080033201-007 | HQ-003-PF |
| T2080052101-000 | HQ-005-M |
| T2080052201-000 | HQ-005-F |
| T2080072101-000 | HQ-007-M |
| T2080072201-000 | HQ-007-F |
| T2080122101-000 | HQ-012-M |
| T2080122201-000 | HQ-012-F |
| T2080212101-007 | HQ-021-M |
| T2080212201-007 | HQ-021-F |
