TE HDC HMN ロック付きプラスティックドッキングフレーム
TE HDC HMN ロック付きプラスティックドッキングフレーム
TE HDCコネクタシリーズの新たなラインナップです。
シンプルな⼀体型構造のHDC HMN ロック付きプラスチックドッキングフレームは電線対電線接続⽤パネルマウントタイプで、多種多様な⽤途のコネクタの集約、ハイブリッドコネクタ化を実現します。
主な製品の特⻑

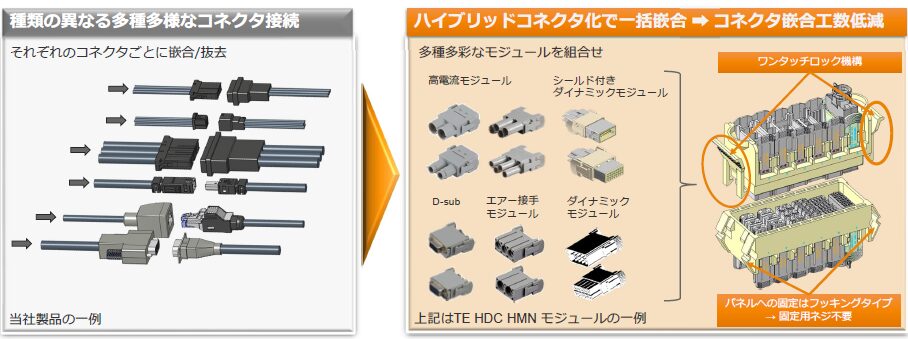

- TE HDCの各種HMNインサートを装着、ハイブリッドコネクタ化する事により複数種類コネクタの⼀括嵌合を実現
- ロック機構はプッシュオンのワンタッチロックコンセプト→嵌合作業⼯数低減を実現

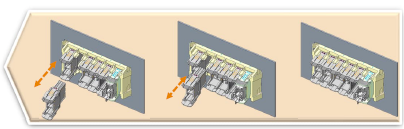

- パネルへの取付にネジが不要なスナップフィット設計、コネクタ抜去時に作業しやすい指掛け部形状
- パネル前⾯・背⾯どちらからもフレームの脱着が可能
- フレームをパネルに取付けた状態で各HMNインサートの着脱が可能

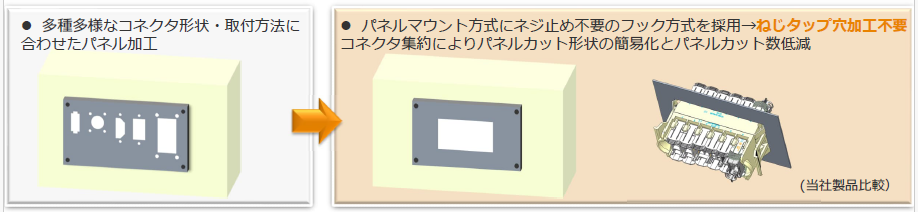

コネクタ取付パネル製作加⼯の簡易化を実現

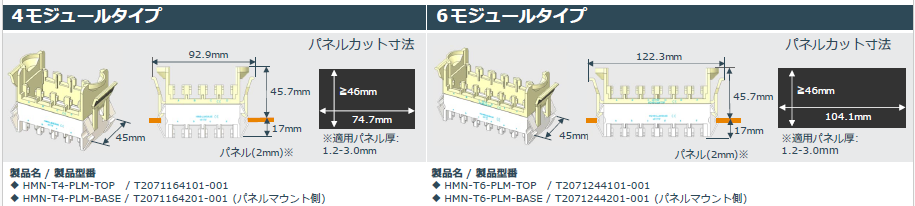

製品⼨法概要・パネルカット⼨法［参考情報］
適⽤インサート・モジュール［既存製品参考情報］
| 極数 | タイプ | オス製品型番 | メス製品型番 |
|---|---|---|---|
| 1 | HMN-001-MC/FC | T2111013101-000 | T2111013201-000 |
| 2 | HMN-D2-MC/FC | T2111028101-000 | T2111028201-000 |
| 2 | HMN-002-MC/FC | T2111020101-000 | T2111020201-000 |
| 3 | HMN-003-MC/FC | T2111032101-000 | T2111032201-000 |
| 4 | HMN-004-MC/FC | T2111042101-000 | T2111042201-000 |
| 5 | HMN-005-MC/FC | T2111052101-000 | T2111052201-000 |
| 6 | HMN-006-MC/FC | T2111062101-000 | T2111062201-000 |
| 6 | HMN-006-PM/PF | T2111063101-000 | T2111063201-000 |
| 8 | HMN-006-MC/FC | T2111082101-000 | T2111082201-000 |
| 12 | HMN-012-M/F | T2111122101-000 | T2111122201-000 |
| 17 | HMN-017-M/F | T2111172101-000 | T2111172201-000 |
| 20 | HMN-020-M/F | T2111202101-000 | T2111202201-000 |
| 25 | HMN-025-M/F | T2111252101-000 | T2111252201-000 |
| D-Sub | HMN-009-M/F | T2111092101-000 | T2111092201-000 |
| RJ45 | HMN-RJ45-MC/F | T2113000101-100 | T2113000201-100 |
| RJ45 Cat 6a | HMN-RJ45-M/F CAT6A | T2113000101-200 | T2113000201-200 |
| ダミー | HMN-DM | T3110009902-000 | – |
| 3+4 | HMN-3/4-M/F | T2111342101-000 | T2111342201-000 |
| D3-2/6 | HMN-D3-2/6-M/F | T2115032101-000 | T2115032201-000 |
| GND | HMN-001-MP/FP | T211101P101-000 | T211101P201-000 |
| 2/3 | HMN-PA2/PA3 | T2111022301-000 | T2111032301-000 |
| Pneu-c Φ1.6/3/4/6 | Pneu-c Φ1.6/3/4/6 | T2090002101-001/2/3/4 | T2090002201-001/2/3/4 |
| Quintax 1 2極/4 2極/8 2極 | HMN-Q1/2/3-M/F | T2111027101-000/1/2 | T2111027201-000/1/2 |
| Quintax 1/4/8⽤コンタクト | QUINTAX-1-POLE-M/F | T25800□1154-000 | T25800□2154-000 |
| 32 | HMN-HD1-32-M/F | T2111322101-000/1 | T2111322201-000/1 |
| 48 | HMN-HD1-48-M/F | 2312729-2 | 2312730-2 |
| 24 | HMN-HD1-24-M/F | 2316315-2 | 2316316-2 |
| 10 | HMN-HD3-10-M/F | 2312733-2 | 2312734-2 |
| 6 | HMN-HD4-6-M/F | 2312735-2 | 2312736-2 |
| 3 | HMN-HD5-3-M/F | 2312737-2 | 2312738-2 |
| 4/4 | HMN-HDW5/3-4/4-M/F | 2312739-2 | 2312740-2 |
