SMT多極IDC[圧接]コネクタ
SMT多極IDC[圧接]コネクタ

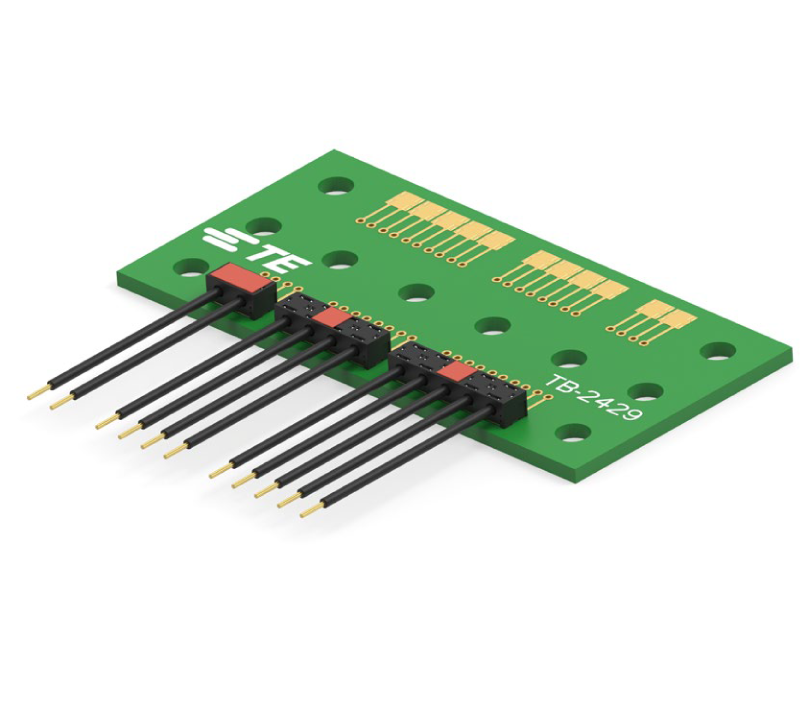

TE Connectivity (TE) のSMT（表面実装）多極IDC (圧接)コネクタは、センサーユニット、アンプユニット、LED照明、医療機器、モバイルデバイス、スマートメーターなどの小型アプリケーションにおいて、信頼性の高い電線対基板接続を提供します。SMT多極IDCコネクタは、結線前の電線被覆除去工程を削減し、基板組み立ての自動化をサポートします。品質管理が難しい基板への電線の手はんだ接続を排除し、高品質で再現性を備えた接続を実現します。
利点/メリット
- 複数の電線を一度に結線することが可能
- 電線の被覆剥き（ストリップ）が不要
- 基板への電線手はんだ付けを自動化
特長
- 低背/省スペース設計
- 最大定格電流：8.0A( 2P )
- デュアルIDC[圧接]コンタクト構造*
- 特殊工具不要
* 1本の電線を接続するIDC［圧接］部が2か所ある構造
アプリケーション
- センサユニット、アンプユニット
- ハンディ―HMI
- スマートメータ
- その他小型産業用デバイス全般
材料
- コンタクト: 銅合金
- めっき: 錫めっき
- ハウジング: LCP (液晶ポリマー) UL 94 V-0
機械的仕様
- 基板実装高さ: 2.9 mm (圧接前: 4.5 mm)
- 適用電線: AWG24/7 及びAWG26/7
被覆径1±0.05mm - リフロー実装対応
- 極数：2 / 4 / 5極
技術文書番号
- 製品規格: 108-140330
- 試験成績報告書: 501-78843
- 取付適用規格: 408-78256
電気的仕様
- 定格電流: 8.0 A max @20 °C ( 2極AWG#24 )
- 定格電圧: 30 V AC/DC
製品型番
| 型番 | 製品名 |
|---|---|
| 2475805-2 | Multipoint IDC Terminal 2P |
| 2475805-4 | Multipoint IDC Terminal 4P |
| 2475805-5 | Multipoint IDC Terminal 5P |
