新製品 TE Connectivity Japan

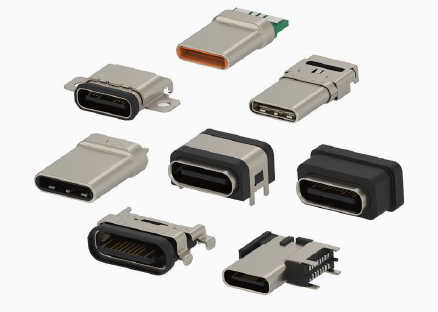

USB TYPE-Cコネクタ
TE Connectivity(TE)のUSB Type-Cコネクタは、業界規格に準拠しており、インダストリアルアプリケーション向けの堅牢な耐久性を維持しながら、ポータブルデバイス向けの流麗でスリムなサイズ形状を提供します。
マルチプロトコル対応と幅広い後方互換性により、1つのUSB Type-Cポートでデータ転送、急速充電、高解像度A/V出力(HDMI/VGA/DisplayPort)を実現し、統合的なコネクティビティ体験を提供します。
ターゲットアプリケーション
充電専用タイプ
- キーボード
- ワイヤレスイヤホンおよび付属品
- パワーバンクおよび充電ドック
- ハブおよびアダプタ
- ポータブル医療機器
低速信号タイプ
- スマートフォンおよびタブレット
- プリンタおよびスキャナ
- IoTデバイス&センサー
- 基本的なインダストリアルコントロールシステム
高速信号タイプ
- ノートパソコンおよびウルトラブック
- 外付けSSDおよびNVMeドライブ
- 4K/8Kモニタおよびドッキングステーション
- VR/ARヘッドセットおよびゲーム機
- 高性能インダストリアルオートメーション
主な利点と特徴
幅広いラインアップと柔軟な統合
- 複数の構成(6ピン、16ピン、および24ピンオプション)と標準のUSB Type-Cインタフェースによって、多様なニーズに対応
- データ、電力、A/V伝送に対応する単一ケーブルソリューション
- 柔軟な取り付け:上部マウント、ミッドマウント、垂直マウント、フラグマウント
シームレスなアップグレードと汎用的な適合性
- 充電専用タイプは、基板の再設計を必要とせず、フル機能のUSB Type-Cリセプタクルにアップグレード可能
- アダプタを使用してUSB 4.0、USB 3.0、USB 3.1 Gen 2、USB 2.0に対応
確かな信頼性
- IPX7/IPX8防水性能およびIPX4防滴性能タイプをご用意
- 独自設計のリセプタクルシェルによる優れたEMIシールド
優れた供給性
- グローバルな製造専門知識を活用して、コスト効率と迅速な対応を実現
型番
| 型 番 | 型番詳細 | USBバージョン | 極数 | 回路アプリケーション | コネクタおよびハウジングタイプ | シーリング | IP定格 |
|---|---|---|---|---|---|---|---|
| 2495142-1 | USB Type-C プラグ 24P | 3.1 Gen 2 | 24 | 電源および信号 | プラグ | No | No |
| 2495154-1 | USB Type-C 6P 防水 DIP+SMT | 2.0 | 6 | 電源 | リセプタクル | YES | IPX8 |
| 2495155-1 | USB Type-C リセプタクル16P 防水 DIP | 2.0 | 16 | 電源および信号 | リセプタクル | YES | IPX8 |
| 2495157-1 | USB Type-C リセプタクル6P 防水 DIP | 2.0 | 6 | 電源 | リセプタクル | YES | No |
| 2498754-1 | USB フラッグ Type-C リセプタクル 16P | 2.0 | 16 | 電源および信号 | リセプタクル | No | No |
| 2495150-1 | USB Type-C プラグ 12P | 2.0 | 12 | 電源および信号 | プラグ | No | No |
| 2495151-1 | USB Type-C プラグ 12P | 2.0 | 12 | 電源および信号 | プラグ | No | No |
| 2495152-1 | USB Type-C プラグ 12P | 2.0 | 12 | 電源および信号 | プラグ | No | No |
| 2495698-1 | USB Type-C プラグ SMT ミッドマウント RA | 2.0 | 24 | 電源および信号 | プラグ | No | No |
| 2495699-1 | USB Type-C プラグ 24P SMT 垂直マウント | 2.0 | 24 | 電源および信号 | プラグ | No | No |
| 2495700-1 | USB Type-C プラグ G24 SMT 垂直マウント | 2.0 | 24 | 電源 | プラグ | No | No |
| 2495701-1 | USB Type-C プラグ 24P 垂直マウント | 2.0 | 24 | 電源 | プラグ | No | No |
| 2495702-1 | USB Type-C リセプタクル6P 防水 IPX7 | 2.0 | 6 | 電源 | リセプタクル | YES | IPX7 |
| 2495703-1 | USB Type-C リセプタクル6P 防水 IPX7 | 2.0 | 6 | 電源および信号 | リセプタクル | YES | IPX7 |
| 2495704-1 | USB Type-C リセプタクル16P IPX7 | 2.0 | 16 | 電源および信号 | リセプタクル | YES | IPX7 |
| 2495705-1 | USB Type-C リセプタクルメス16P IPX7 | 2.0 | 16 | 電源および信号 | リセプタクル | YES | IPX7 |
| 2495708-1 | USB Type-C リセプタクル16P IPX7 | 2.0 | 16 | 電源および信号 | リセプタクル | YES | IPX7 |
| 2495709-1 | USB Type-C リセプタクル24P IPX7 | 3.0 | 24 | 電源および信号 | リセプタクル | YES | IPX7 |
| 2495710-1 | USB Type-C リセプタクル24P IPX8 | 3.0 | 24 | 電源および信号 | リセプタクル | YES | IPX8 |
| 2495711-1 | USB Type-C リセプタクル24P IPX8 | 3.0 | 24 | 電源および信号 | リセプタクル | YES | IPX8 |
| 2495712-1 | USB Type-C リセプタクル24P IPX7 | 3.0 | 24 | 電源および信号 | リセプタクル | YES | IPX7 |
| 2495137-1 | USB Type-C プラグ 4.0 | 4.0 | 6 | 電源 | リセプタクル | No | No |
| 2479774-1 | USB Type-C 充電専用、6ピン、上部、1u GF | 2.0 | 6 | 電源 | リセプタクル | No | No |
| 2479774-2 | USB Type-C 充電専用、6ピン、上部、3u GF | 2.0 | 6 | 電源 | リセプタクル | No | No |
| 2480843-1 | USB Type-C 充電専用、6ピン、ミッド、3u GF | 2.0 | 6 | 電源 | リセプタクル | No | No |
| 2480790-1 | USB Type-C 充電専用、6ピン、垂直、ロング | 2.0 | 6 | 電源 | リセプタクルNo | No | No |
| 2480803-1 | USB Type-C 充電専用、6ピン、垂直、ショート | 2.0 | 6 | 電源 | リセプタクルNo | No | No |
| 2480842-1 | USB Type-C 充電専用、6ピン、垂直、ロング、ロック | 2.0 | 6 | 電源 | リセプタクルNo | No | No |
