1.25 SGIおよび1.5 SGIコネクタ

高信頼性かつコンパクトなSMT自動化ソリューションを提供

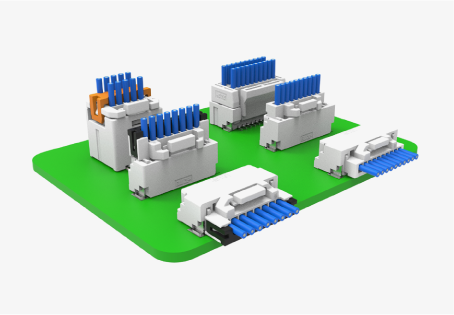

TE Connectivity(TE)の1.25SGIおよび1.5SGIコネクタは、小型化された基板設計の信頼性の高い表面実装(SMT)アセンブリ用に設計しました。
標準装備の慣性ロック機構により、コネクタの半嵌合を防止し、クリック音による確認が可能です。
これらのコネクタは、小型の1.25および1.5 mmピッチと、低背水平ヘッダ(H=5 mm)により、基板スペースを節約します。
SMTヘッダは自動ピックアンドプレースプロセスをサポートし、実装効率の向上に役立ちます。
キーイングと色によるポカヨケ設計により、組み立てミスを減らすことができます。垂直および水平(R/A)ヘッダ、1列および2列、
オプションのTPAを含む複数の機能は、家電、HVAC、インテリジェントビルおよび産業機器（マシナリー）などの幅広い用途に設計の汎用性を提供します。

主な特徴

小型サイズのコネクタはコンパクトなソリューションに適しています。
表面実装技術(SMT)は、効率的な自動化アセンブリのための自動ピックアンドプレースプロセスをサポートします。
独自設計の慣性ロック機構により、半嵌合を防ぎ、クリック音による確認を実現
キーイングと色によるポカヨケにより、誤嵌合ミスを低減
はんだペグは基板に高い保持力を提供
垂直および水平(R/A)ヘッダを提供可能
ピン配列1列および2列を提供可能
オプションで端子位置保証(TPA)およびポッテイングヘッダを提供

アプリケーション

電気関係

定格電流:
1.25mm: 最大2.2A
1.50mm: 最大2.5A
電圧定格: 50 VAC/DC

機構関係

極間(mm): 1.5mm/1.25mm
極数:
– 1.25mm
2p～18p(1列)20p/22p/30p/40P(2列)
– 1.50mm
2p~12p(1列), 4p~18p(2列)
電線サイズ1.25mm: 26 – 30 AWG
1.50mm: 24 – 28 AWG

材料関係

使用温度: -40 ～ +105
ハウジング難燃性等級: UL 94 V-0 および GWT*
端子: 銅合金
UL認証: E28476
VDE認証: 40048197

規格および仕様

製品仕様: 108-106451 & 108-160851
用途仕様: 114-106497

詳細について

製品ページはこちら

1.25SGIおよび1.5SGI

電線対基板

タイプ	ピッチ	極数	キー	色	ヘッダ型番		プラグ型番
					ヘッダ型番			水平タイプ	垂直タイプ
					1列	1.25		2	A	ナチュラル	2360538-2	2360540-2	2371404-2
3	A	ナチュラル	2360538-3	2360540-3			2371404-3
4	A	ナチュラル	2360538-4	2360540-4			2371404-4
5	A	ナチュラル	2360538-5	2360540-5			2371404-5
6	A	ナチュラル	2360538-6	2360540-6			2371404-6
7	A	ナチュラル	2360538-7	2360540-7			2371404-7
8	A	ナチュラル	2360538-8	2360540-8			2371404-8
9	A	ナチュラル	2360538-9	2360540-9			2371404-9
10	A	ナチュラル	1-2360538-0	1-2360540-0			1-2371404-0
11	A	ナチュラル	1-2360538-1	1-2360540-1			1-2371404-1
12	A	ナチュラル	1-2360538-2	1-2360540-2			1-2371404-2
13	A	ナチュラル	1-2360538-3	1-2360540-3			1-2371404-3
14	A	ナチュラル	1-2360538-4	1-2360540-4			1-2371404-4
15	A	ナチュラル	1-2360538-5	1-2360540-5			1-2371404-5
16	A	ナチュラル	1-2360538-6	1-2360540-6			1-2371404-6
17	A	ナチュラル	1-2360538-7	1-2360540-7			1-2371404-7
18	A	ナチュラル	1-2360538-8	1-2360540-8			1-2371404-8
2	B	黒	2-2360538-2	2-2360540-2			2-2371404-2
3	B	黒	2-2360538-3	2-2360540-3			2-2371404-3
4	B	黒	2-2360538-4	2-2360540-4			2-2371404-4
5	B	黒	2-2360538-5	2-2360540-5			2-2371404-5
6	B	黒	2-2360538-6	2-2360540-6			2-2371404-6
7	B	黒	2-2360538-7	2-2360540-7			2-2371404-7
8	B	黒	2-2360538-8	2-2360540-8			2-2371404-8
9	B	黒	2-2360538-9	2-2360540-9			2-2371404-9
10	B	黒	3-2360538-0	3-2360540-0			3-2371404-0
11	B	黒	3-2360538-1	3-2360540-1			3-2371404-1
12	B	黒	3-2360538-2	3-2360540-2			3-2371404-2
13	B	黒	3-2360538-3	3-2360540-3			3-2371404-3
14	B	黒	3-2360538-4	3-2360540-4			3-2371404-4
15	B	黒	3-2360538-5	3-2360540-5			3-2371404-5
16	B	黒	3-2360538-6	3-2360540-6			3-2371404-6
17	B	黒	3-2360538-7	3-2360540-7			3-2371404-7
18	B	黒	3-2360538-8	3-2360540-8			3-2371404-8

1.25SGIおよび1.5SGI

電線対基板

タイプ	ピッチ	極数	キー	色	ヘッダ型番		プラグ型番
					ヘッダ型番			水平タイプ	垂直タイプ
					1列	1.5		2	A	ナチュラル	2360545-2	2360547-2	2382946-2
3	A	ナチュラル	2360545-3	2360547-3			2382946-3
4	A	ナチュラル	2360545-4	2360547-4			2382946-4
5	A	ナチュラル	2360545-5	2360547-5			2382946-5
6	A	ナチュラル	2360545-6	2360547-6			2382946-6
7	A	ナチュラル	2360545-7	2360547-7			2382946-7
8	A	ナチュラル	2360545-8	2360547-8			2382946-8
9	A	ナチュラル	2360545-9	2360547-9			2382946-9
10	A	ナチュラル	1-2360545-0	1-2360547-0			1-2382946-0
11	A	ナチュラル	1-2360545-1	1-2360547-1			1-2382946-1
12	A	ナチュラル	1-2360545-2	1-2360547-2			1-2382946-2
2	B	黒	2-2360545-2	2-2360547-2			2-2382946-2
3	B	黒	2-2360545-3	2-2360547-3			2-2382946-3
4	B	黒	2-2360545-4	2-2360547-4			2-2382946-4
5	B	黒	2-2360545-5	2-2360547-5			2-2382946-5
6	B	黒	2-2360545-6	2-2360547-6			2-2382946-6
7	B	黒	2-2360545-7	2-2360547-7			2-2382946-7
8	B	黒	2-2360545-8	2-2360547-8			2-2382946-8
9	B	黒	2-2360545-9	2-2360547-9			2-2382946-9
10	B	黒	3-2360545-0	3-2360547-0			3-2382946-0
11	B	黒	3-2360545-1	3-2360547-1			3-2382946-1
12	B	黒	3-2360545-2	3-2360547-2			3-2382946-2
2列	1.25	20	A	ナチュラル	/	2-2456589-0	2-2456588-0
		22	A	ナチュラル	/	2-2456589-2	2-2456588-2
		30	A	ナチュラル	/	3-2456589-0	3-2456588-0
		40	A	ナチュラル	/	4-2456589-0	4-2456588-0
		20	B	黒	/	6-2456589-0	6-2456588-0
		30	B	黒	/	7-2456589-0	7-2456588-0
		40	B	黒	/	8-2456589-0	8-2456588-0
	1.5	4	A	ナチュラル	/	2427710-2	2426397-2
		6	A	ナチュラル	/	2427710-3	2426397-3
		8	A	ナチュラル	/	2427710-4	2426397-4
		10	A	ナチュラル	/	2427710-5	2426397-5
		12	A	ナチュラル	/	2427710-6	2426397-6
		14	A	ナチュラル	/	2427710-7	2426397-7
		16	A	ナチュラル	/	2427710-8	2426397-8
		18	A	ナチュラル	/	2427710-9	2426397-9
		4	B	赤	/	1-2427710-2	1-2426397-2
		6	B	赤	/	1-2427710-3	1-2426397-3
		8	B	赤	/	1-2427710-4	1-2426397-4
		10	B	赤	/	1-2427710-5	1-2426397-5
		12	B	赤	/	1-2427710-6	1-2426397-6
		14	B	赤	/	1-2427710-7	1-2426397-7
		16	B	赤	/	1-2427710-8	1-2426397-8
		18	B	赤	/	1-2427710-9	1-2426397-9
		4	C	バイオレット	/	2-2427710-2	2-2426397-2
		6	C	バイオレット	/	2-2427710-3	2-2426397-3
		8	C	バイオレット	/	2-2427710-4	2-2426397-4
		10	C	バイオレット	/	2-2427710-5	2-2426397-5
		12	C	バイオレット	/	2-2427710-6	2-2426397-6
		14	C	バイオレット	/	2-2427710-7	2-2426397-7
		16	C	バイオレット	/	2-2427710-8	2-2426397-8
		18	C	バイオレット	/	2-2427710-9	2-2426397-9
		4	D	茶色	/	3-2427710-2	3-2426397-2
		6	D	茶色	/	3-2427710-3	3-2426397-3
		8	D	茶色	/	3-2427710-4	3-2426397-4
		10	D	茶色	/	3-2427710-5	3-2426397-5
		12	D	茶色	/	3-2427710-6	3-2426397-6
		14	D	茶色	/	3-2427710-7	3-2426397-7
		16	D	茶色	/	3-2427710-8	3-2426397-8
		18	D	茶色	/	3-2427710-9	3-2426397-9
		4	E	黒	/	4-2427710-2	4-2426397-2
		6	E	黒	/	4-2427710-3	4-2426397-3
		8	E	黒	/	4-2427710-4	4-2426397-4
		10	E	黒	/	4-2427710-5	4-2426397-5
		12	E	黒	/	4-2427710-6	4-2426397-6
		14	E	黒	/	4-2427710-7	4-2426397-7
		16	E	黒	/	4-2427710-8	4-2426397-8
		18	E	黒	/	4-2427710-9	4-2426397-9
		4	F	グレー	/	5-2427710-2	5-2426397-2
		6	F	グレー	/	5-2427710-3	5-2426397-3
		8	F	グレー	/	5-2427710-4	5-2426397-4
		10	F	グレー	/	5-2427710-5	5-2426397-5
		12	F	グレー	/	5-2427710-6	5-2426397-6
		14	F	グレー	/	5-2427710-7	5-2426397-7
		16	F	グレー	/	5-2427710-8	5-2426397-8
		18	F	グレー	/	5-2427710-9	5-2426397-9

カラーバージョンも提供可能

1.25SGIおよび1.5SGI

TPA

タイプ	色	極数	TPA型番
SGI 1.5 1列	ナチュラル	2	2-2383410-2
		3	2-2383410-3
		4	2-2383410-4
		5	2-2383410-5
		6	2-2383410-6
		7	2-2383410-7
		8	2-2383410-8
		9	2-2383410-9
		10	2-2383410-0
		11	2-2383410-1
		12	2-2383410-2
SGI 1.5 1列	黒	2	2383410-2
		3	2383410-3
		4	2383410-4
		5	2383410-5
		6	2383410-6
		7	2383410-7
		8	2383410-8
		9	2383410-9
		10	1-2383410-0
		11	1-2383410-1
		12	1-2383410-2
SGI1.5 2列	オレンジ	4	2426398-2
		6	2426398-3
		8	2426398-4
		10	2426398-5
		12	2426398-6
		14	2426398-7
		16	2426398-8
		18	2426398-9

コンタクト

サブグループ	型番	型番詳細	ワイヤサイズ(AWG)	OCEANアプリケータ
SGI1.25 1列	2454997-1	レセプタクルコンタクト	26-30	26-30 2371584-2
SGI1.5 1列	2454997-4	レセプタクルコンタクト	24-28	24-28 2384926-2
SGI1.25 2列	2454997-1	レセプタクルコンタクト	26-30	26-30 2371584-2
SGI1.5 2列	2454997-3	レセプタクルコンタクト	24-28	24-28 4151511-2

1.25SGIおよび1.5SGI

電線対電線

極数	列数	キャップ型番	プラグ型番
10	1列	1-2428107-0	1-2371404-0
20	2列	2-2428108-0	2-2456588-0

型番詳細	ワイヤサイズ(AWG)	型番	OCEANアプリケータ
レセプタクルコンタクト	26-30	2454997-1	2428106-1
タブコンタクト	26-30	2371584-2	2428106-1

PDFはこちら
