SiC-MOSFETのサンプル出荷開始 ～ 高電圧機器の高効率化・小型化に貢献 ～
新電元工業は、既にサンプル出荷しているSiC-SBDに続き、車載用途にも対応可能なSiC-MOSFETのサンプル出荷を開始します。
車載機器、産業機器、民生機器における電源用途では、省エネルギー化の観点から、より高効率・低損失なデバイスが求められています。そのため、従来のシリコンMOSFETから、高速動作が可能なSiC-MOSFETへの置き換えが進んでいます。
一方で、SiC-MOSFETには、ゲート保証電圧範囲の狭さや、高温時におけるオン抵抗（Ron）の上昇による導通損失の増加といった課題もあります。
こうしたニーズと課題に対応するため、新電元工業では、車載用途にも展開可能な650V、750V、1,200V耐圧のSiC-MOSFETを開発しています。パッケージは、TO-247-3L、TO-247-4L、TO-263-7pをご用意しました。
特にTO-247-4LおよびTO-263-7pは、SiC-MOSFETの性能を最大限に引き出すケルビンソース端子構造を採用しています。
主な特長は以下の通りです
- 広いゲート保証電圧範囲により回路設計のしやすさが向上
- 高温時におけるRonの上昇抑制による導通損失の低減
これにより、お客様の設計負担軽減に貢献します。
また、本製品はAEC-Q101準拠を予定しており、車載製品への搭載も可能です。
今後も、大電流対応のパワーMOSFETラインアップを拡充し、市場の多様なニーズに応えてまいります。
特長

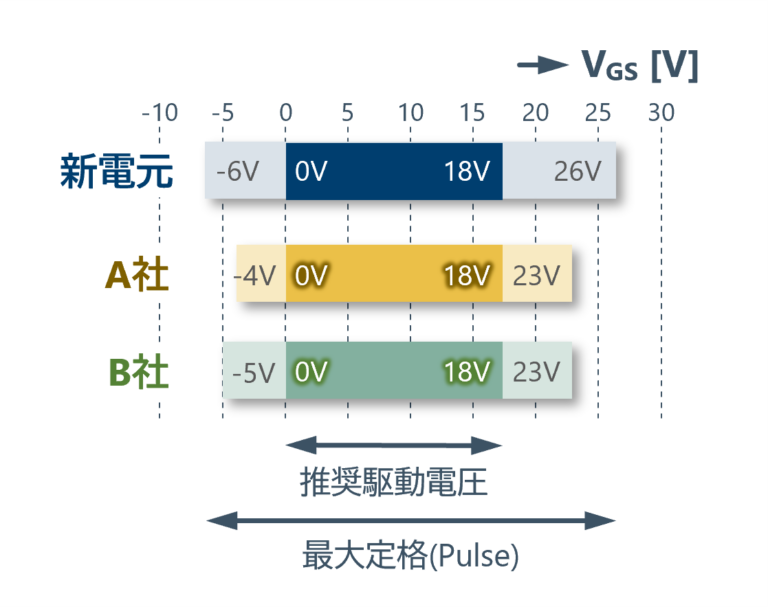

広いゲート保証電圧範囲
最大定格を広くすることで回路設計のしやすさが向上

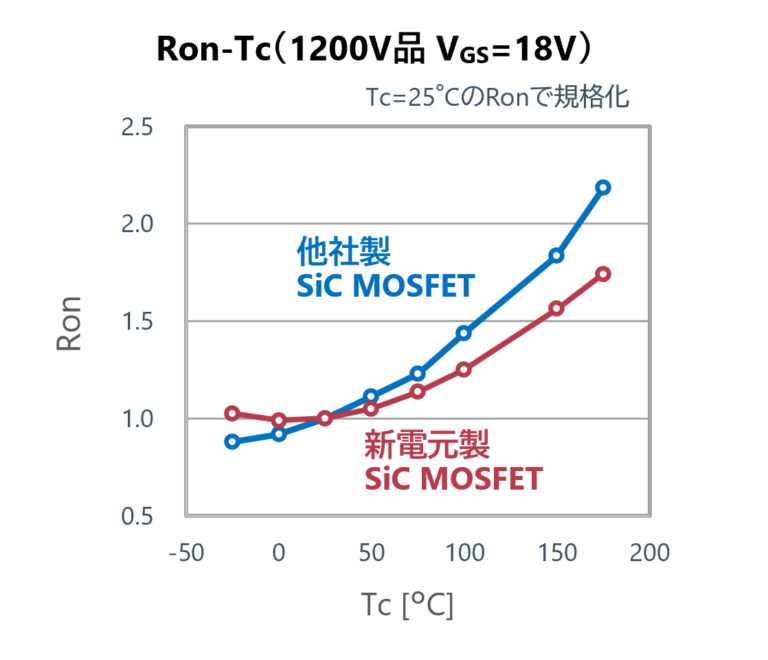

高温でも低損失を実現
実使用の温度領域でフラットなオン抵抗を実現
製品仕様
面実装型パッケージ GF
| Products | 絶対最大定格（Tc=25°C） | 電気的・熱的特性（Tc=25°C） | Package | Automotive | |||
|---|---|---|---|---|---|---|---|
| TCH [°C] |
VDSS [V] |
ID [A] |
VTH typ. [V] |
RDS(ON) typ. [mΩ] |
|||
| WP60GFS75AAK | -55～175 | 750 | 60 | 3.0 | 28 | GF | ● |
| WP38GFS75AAK | -55～175 | 750 | 38 | 3.0 | 50 | GF | ● |
| WP33GFS75AAK | -55～175 | 750 | 33 | 3.0 | 63 | GF | ● |
| WP21GFS75AAK | -55～175 | 750 | 21 | 3.0 | 133 | GF | ● |
| WP55GFS120AAK | -55～175 | 1200 | 55 | 3.0 | 36 | GF | ● |
| WP35GFS120AAK | -55～175 | 1200 | 35 | 3.0 | 65 | GF | ● |
| WP30GFS120AAK | -55～175 | 1200 | 30 | 3.0 | 80 | GF | ● |
| WP19GFS120AAK | -55～175 | 1200 | 19 | 3.0 | 171 | GF | ● |
挿入型パッケージ GC/GE
| Products | 絶対最大定格（Tc=25°C） | 電気的・熱的特性（Tc=25°C） | Package | Automotive | |||
|---|---|---|---|---|---|---|---|
| TCH [°C] |
VDSS [V] |
ID [A] |
VTH typ. [V] |
RDS(ON) typ. [mΩ] |
|||
| WP80GC65A | -55～175 | 650 | 80 | 3.0 | 18 | GC | |
| WP60GC65A | -55～175 | 650 | 60 | 3.0 | 28 | GC | |
| WP38GC65A | -55～175 | 650 | 38 | 3.0 | 50 | GC | |
| WP33GC65A | -55～175 | 650 | 33 | 3.0 | 63 | GC | |
| WP80GES75AK | -55～175 | 750 | 80 | 3.0 | 18 | GE | ● |
| WP60GES75AK | -55～175 | 750 | 60 | 3.0 | 28 | GE | ● |
| WP38GES75AK | -55～175 | 750 | 38 | 3.0 | 50 | GE | ● |
| WP33GES75AK | -55～175 | 750 | 33 | 3.0 | 63 | GE | ● |
| WP65GES120AK | -55～175 | 1200 | 65 | 3.0 | 24 | GE | ● |
| WP55GES120AK | -55～175 | 1200 | 55 | 3.0 | 36 | GE | ● |
| WP35GES120AK | -55～175 | 1200 | 35 | 3.0 | 65 | GE | ● |
| WP30GES120AK | -55～175 | 1200 | 30 | 3.0 | 80 | GE | ● |
用途例
- サーバー電源
- 産業機器用電源
- 民生家電
- オンボードチャージャー
- 車載用DC/DCコンバータ
- PFC回路 …など
サンプル出荷時期
2025年11月
発売時期
2026年8月
