新製品 ワゴジャパン（WAGO）
コネクタ端子台PM-M32シリーズ／PM-M32NRシリーズコモンモジュールPM-PWシリーズ

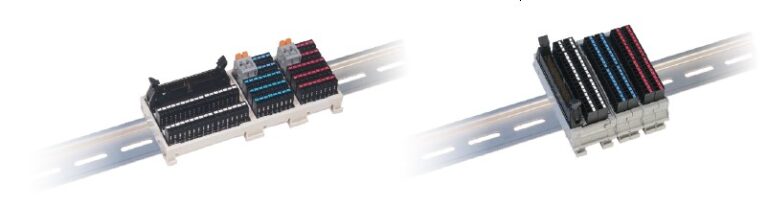

PM-M32NRシリーズ&PM-PWシリーズ使用イメージ
コネクタ端子台
各社PLCのピンアサインに合わせた回路
PM-32 シリーズ [ヨコ型]
- コネクタ：MIL
- 端子台：3.5 mmピッチ
プッシュボタン付き
0.14～1.5 mm2 / AWG 26～14 - 定格電圧：AC/DC 30 V
- 定格電流：信号1A, COM 3A/10A
| PLC | 入力用 | 出力用 | 入力／出力用 | 入力／出力用 |
|---|---|---|---|
| オムロン、 横河電機 |
オムロン、 横河電機 |
三菱電機、 日立製作所、 富士電機 |
キーエンス |
| PM-M32-OMX1 | PM-M32-OMY1 | PM-M32-MT1 | PM-M32-KV1 |
| 適合ケーブル* | |||
| PM-FM40AS-F_M | PM-MM34SU-F_M | ||
*ケーブル型番の_には長さ (ｍ単位) が入ります。
コモンモジュール

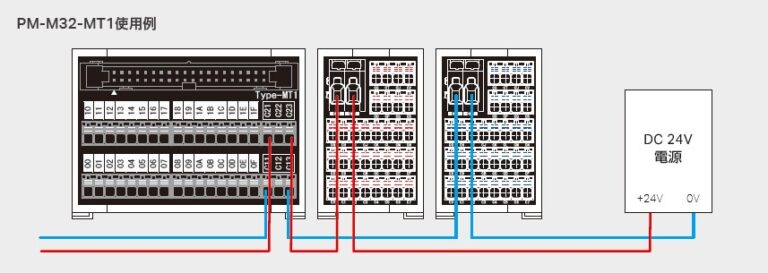

本製品1つで電源分岐
PM-PW シリーズ [ヨコ型]
- 端子台：3.5 mmピッチ
プッシュボタン付き
0.14～1.5 mm2 / AWG 26～14 - 定格電圧：AC/DC 250 V
- 定格電流：10 A
| 点数 | 32 | ||
|---|---|---|---|
| PM-PW32P-2086 PM-PW32N-2086 |
|||
※ 上記は一例です。裏面に掲載のコモンモジュールも使用可能です。

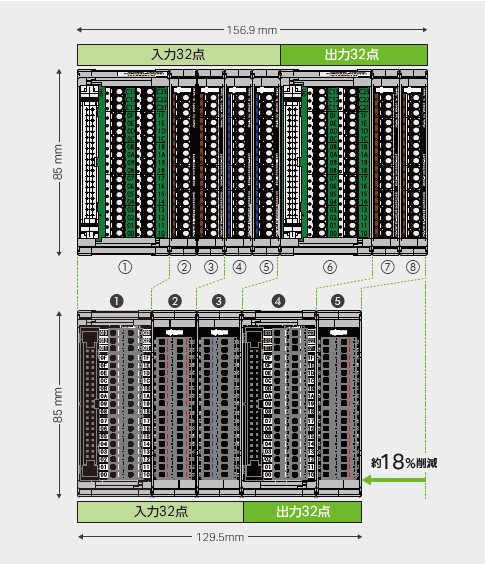

PM-M32NRシリーズ&PM-PWシリーズ使用イメージ
従来品(2081シリーズ)と比べ、さらに小型化
- 組み合わせにより最小スペースを構成可能
- 無駄のないコモン端子を選定可能
三菱電機PLC(Q シリーズ)対応例
- PLC ユニット:QX41(1個 / 32点)、
QY41P(1個 / 32点)
従来品(2081シリーズ)
新製品(2086シリーズ)
入力(32点)構成例
① PM-M32C-NR2081
② PM-PW18P-NR2081
③ PM-PW18P-NR2081
④ PM-PW18N-NR2081
⑤ PM-PW18N-NR2081
❶ PM-M32NR-MT1
❷ PM-PW36P-NR2086
❸ PM-PW36N-NR2086
出力(32点)構成例
⑥ PM-M32C-NR2081
⑦ PM-PW18P-NR2081
⑧ PM-PW18P-NR2081
❹ PM-M32NR-MT1
❺ PM-PW36P-NR2086
コネクタ端子台
QY41P(1個 / 32点)
| 従来品(2081シリーズ) | 新製品(2086シリーズ) |
|---|---|
| 入力(32点)構成例 | |
| ① PM-M32C-NR2081 ② PM-PW18P-NR2081 ③ PM-PW18P-NR2081 ④ PM-PW18N-NR2081 ⑤ PM-PW18N-NR2081 |
❶ PM-M32NR-MT1 ❷ PM-PW36P-NR2086 ❸ PM-PW36N-NR2086 |
| 出力(32点)構成例 | |
| ⑥ PM-M32C-NR2081 ⑦ PM-PW18P-NR2081 ⑧ PM-PW18P-NR2081 |
❹ PM-M32NR-MT1 ❺ PM-PW36P-NR2086 |
各社PLCのピンアサインに合わせた回路
PM-32NR シリーズ [タテ型]
- コネクタ:MIL
- 端子台:3.5 mmピッチ
プッシュボタン付き
0.14~1.5 mm2 / AWG 26~14 - 定格電圧:AC/DC 30 V
- 定格電流:信号1A, COM 3A/10A
| PLC | 入力用 | 出力用 | 入力／出力用 | 入力／出力用 |
|---|---|---|---|
| オムロン、 横河電機 |
オムロン、 横河電機 |
三菱電機、 日立製作所、 富士電機 |
キーエンス |
| PM-M32NR-OMX1 | PM-M32NR-OMY1 | PM-M32NR-MT1 | PM-M32NR-KV1 |
| 適合ケーブル* | |||
| PM-FM40AS-F_M | PM-MM34SU-F_M | ||
*ケーブル型番の_には長さ (m単位) が入ります。
コモンモジュール
本製品1つで電源分岐
PM-PW シリーズ [タテ型]
- 端子台:3.5 mmピッチ
プッシュボタン付き
0.14~1.5 mm2 / AWG 26~14 - 定格電圧:AC/DC 250 V
- 定格電流:10 A
| 点数 | 18 | 36 |
|---|---|
| PM-PW18P-NR2086-R PM-PW18N-NR2086-B PM-PW18W-NR2086-BR PM-PW18E-NR2086-G |
PM-PW36P-NR2086 PM-PW36N-NR2086 PM-PW36W-NR2086 |
※ 上記は一例です。裏面に掲載のコモンモジュールも使用可能です。
