新製品 新電元工業
車載対応の高耐圧面実装ダイオードを発売 〜 面実装で1000V超を実現、高耐圧と小型化を両立 〜
新電元工業株式会社は、高耐圧対応の面実装パッケージ「CGパッケージ」の製品ラインアップに、車載用途に対応した新製品を追加します。
近年、車載機器や産業機器におけるインバータの小型化・高性能化が進む中で、小型かつ高耐圧な面実装ダイオードへの需要が高まっています。
高耐圧化には十分な端子間距離の確保が必要ですが、面実装パッケージではスペースの制約上、絶縁距離の確保が難しくなります。特に国際規格では、1000V以上の電圧に対して5.6mm以上の端子間距離が推奨されており、これを満たすにはパッケージ設計の工夫が不可欠です。

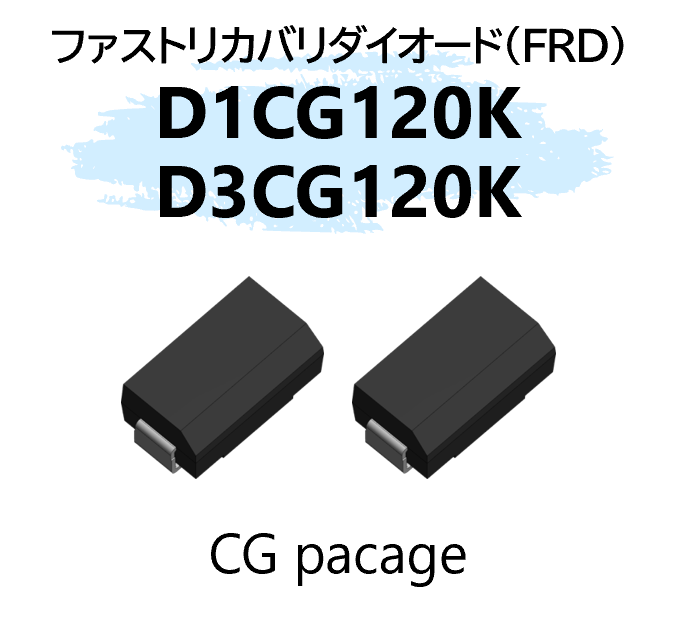

こうしたニーズに応えるため新電元工業では、すでに量産を開始している高耐圧対応の面実装「CGパッケージ」に、車載用途にも対応可能な2機種を新たに追加しました。
「CGパッケージ」は、端子間距離を5.6mmまで拡張することで、国際規格IEC60664-1に準拠した絶縁性能を確保し、汚損度2の環境下でも実効電圧1000V超の高電圧回路に対応可能です。
これまで高耐圧用途には挿入型パッケージが主流でしたが、本パッケージにより、面実装での高耐圧対応が可能となります。新たに追加される車載対応品はAEC-Q101に準拠しており、車載機器に求められる高信頼性・高温環境下での安定動作にも対応しています。
これにより、車載および産業機器分野におけるインバータの高耐圧化・小型化に貢献いたします。
特長
高耐圧対応の面実装パッケージ
端子間距離を5.6㎜確保することで、汚損度２*１ の環境下でも実効電圧1000V以上対応可能。
*1 国際規格IEC60664ー1
その他の特長
- AEC-Q101準拠
- 端子 Pb Free
製品仕様
| Products | 絶対最大定格（Tc=25°C） | 電気的・熱的特性（Tc=25°C） | AEC-Q101 | Package | ||||
|---|---|---|---|---|---|---|---|---|
| VRRM [V] |
IF [A] |
IFSM [A] |
VF max. [V] |
IR max. [A] |
trr [ns] |
|||
| D1CG120K | 1200 | 1.0 | 18 | 3.0 | 10 | 85 | ● | CG |
| D3CG120K | 1200 | 2.2 | 160 | 2.1 | 10 | 85 | ● | CG |
| D3FK120 | 1200 | 2.2 | 160 | 2.1 | 10 | 80 | – | 2F |
用途例
- 車載用途
xEV用インバータ（DESAT）
OBC（ブートストラップ）
DDC（スナバ） - 産業機器用途
産機用インバータ（DESAT）
サーボ（DESAT）
DDC（スナバ）
…など

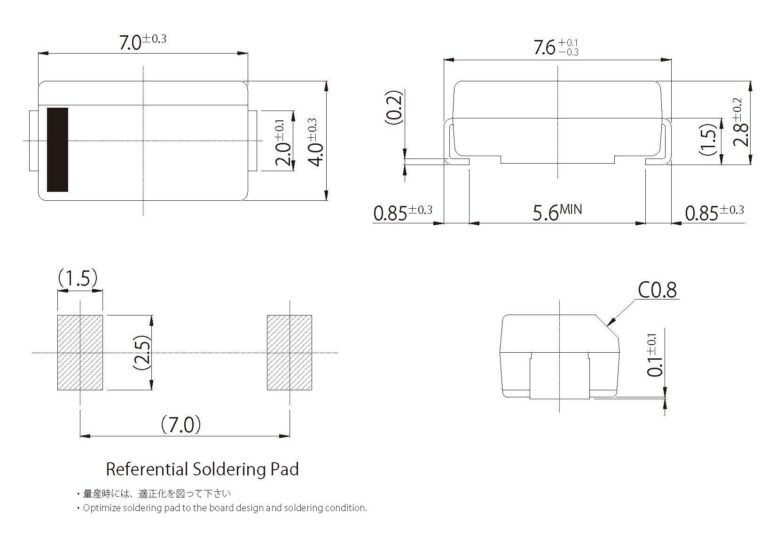

外形寸法図
販売時期
2026年4月
生産工場
秋田新電元
