新たな信号オプションで高密度コンピューティング、
FPGAプロトタイピングとエミュレーション、およびMIPIプロトコルに対応

Samtec, Inc.は、AcceleRate®スリムケーブル アセンブリーを使用したシングルエンドおよびシングルエンド/差動ペア混合信号オプションの量産を発表しました。

これらの新たな信号構成は、高密度システムアーキテクチャ、FPGAプロトタイピングとエミュレーション、さらには進化を続けるMIPIプロトコルの要件に対応するように設計されています。

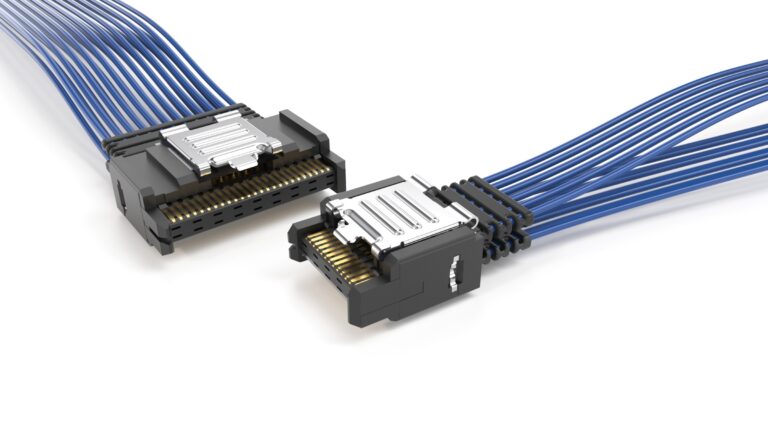

AcceleRate（ARC6）スリムケーブル アセンブリーは、幅7.6mmの超狭幅ボディ、またケーブルに直接はんだ付けするコンタクトを特徴としています。ダイレクトアタッチコンタクトによりトランジションカードが不要となり、伝送経路が合理化、優れたシグナルインテグリティを実現します。従来は64Gbps PAM4、PCIe® 6.0/CXL®3.2に対応する差動ペア構成でのみ利用可能でしたが、ARC6シリーズには新たに以下の2つのオプションが追加されました：

• ARC6（-S）：50Ωシングルエンド（5 Gbps NRZ）
• ARC6（-M）：混合信号（50Ωシングルエンドおよび92Ω差動ペア）

これにより、エンジニアにとっては、高速信号伝送と低速信号伝送の混在を必要とするシステム設計の際の柔軟性が向上します。
柔軟性のある内蔵ストレインリリーフにより堅牢な信頼性が向上、メタルラッチング機構により嵌合相手のARF6ボードコネクターとの確実な接続を実現します。

 Samtec独自の Eye Speed®超低スキュー ケーブル技術

AcceleRate（ARC6）スリムケーブル アセンブリーの全構成に、Samtec独自の Eye Speed®超低スキュー ケーブル技術が採用されています。
シングルエンド マイクロ同軸ケーブルは、外径0.024インチ（0.61mm）の細径設計により、複雑なシステム内でも配線が容易です。
差動ペアTwinaxケーブルは、最大3.5ps／mと超低スキューで、断面積が従来のSamtec Eye Speed®ケーブルと比較して40%小さく、小径化により、軽量化とともに、コンパクトなアプリケーションにおけるエアフローが向上します。

ARC6は、柔軟なエンドオプションを提供するSamtecケーブルアセンブリー製品群の1つです。
ARC6のカタログ標準仕様では、ケーブルの両端に Samtec AcceleRateコネクターを採用していますが、すべての Samtec Flyover®ケーブルソリューションの主な利点は、チップ近傍のミッドボードからフロントパネルまたはバックプレーンに信号を簡単にルーティングできるよう、様々なエンドオプションを簡単に組み合わせて用途に応じてカスタマイズが可能なことです。
