汎用形端子台 DF/DFUシリーズ
Product About製品概要
- 製品名
- 汎用形端子台 DF/DFUシリーズ
- 製品カテゴリ
- コネクタ・端子台
- メーカー名
- 株式会社壬生電機製作所

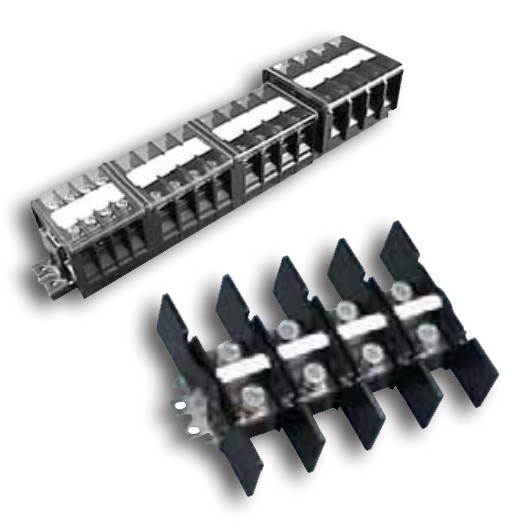

DF/DFUシリーズは、DINレール対応の汎用形端子台です。
海外安全規格認定品（UL規格、CSA規格、IEC/EN規格）。
JIS規格JIS C8201-7-1銅導体用端子台準拠。
ネジアップ＝脱落防止機能付端子台は、定格電流20A～180Aまでの、6種品揃え。
ECストア
一部商品はECサイトでも購入可能です。
Lineupラインナップ
型番号、製品名、情報から絞り込みができます。
▼ 各「型番号」をクリックすると、その製品についての「お問い合わせページ」へ遷移します。
| 型番号 | 製品名 | 情報 |
|---|
| DF-15S | DINﾚｰﾙ対応品 汎用形端子台 600V 20A | 適合電線2㎟ M3.5×7.5 セルフアップ |
| DF-20 | DINﾚｰﾙ対応品 汎用形端子台 600V 30A | 適合電線3.5㎟ M4×8 セルフアップ |
| DF-30 | DINﾚｰﾙ対応品 汎用形端子台 600V 40A | 適合電線5.5㎟ M4×8 セルフアップ |
| DF-50 | DINﾚｰﾙ対応品 汎用形端子台 600V 70A | 適合電線14㎟ M5×10 セルフアップ |
| DF-75 | DINﾚｰﾙ対応品 汎用形端子台 1000V 90A | 適合電線22㎟ M6×16 六角ボルト |
| DF-75N | DINﾚｰﾙ対応品 汎用形端子台 1000V 120A | 適合電線22㎟ M6×16 六角ボルト |
| DF-100 | DINﾚｰﾙ対応品 汎用形端子台 1000V 130A | 適合電線38㎟ M8×16 六角ボルト |
| DF-150 | DINﾚｰﾙ対応品 汎用形端子台 1000V 170A | 適合電線60㎟ M8×16 六角ボルト |
| DF-150N | DINﾚｰﾙ対応品 汎用形端子台 1000V 180A | 適合電線60㎟ M8×16 六角ボルト |
| DF-200N | DINﾚｰﾙ対応品 汎用形端子台 1000V 240A | 適合電線100㎟ M10×20 六角ボルト |
| DF-300N | DINﾚｰﾙ対応品 汎用形端子台 1000V 310A | 適合電線150㎟ M10×20 六角ボルト |
| DF-400 | DINﾚｰﾙ対応品 汎用形端子台 1000V 500A | 適合電線150㎟×2本 M12×25 六角ボルト |
| DFU-15S | DINﾚｰﾙ対応品 汎用形端子台 600V 20A | 適合電線2㎟ M3.5×7.5 ネジアップ |
| DFU-20 | DINﾚｰﾙ対応品 汎用形端子台 600V 30A | 適合電線3.5㎟ M4×8 ネジアップ |
| DFU-30 | DINﾚｰﾙ対応品 汎用形端子台 600V 40A | 適合電線5.5㎟ M4×8 ネジアップ |
| DFU-50 | DINﾚｰﾙ対応品 汎用形端子台 600V 70A | 適合電線14㎟ M5×10 ネジアップ |
| DFU-75N | DINﾚｰﾙ対応品 汎用形端子台 1000V 120A | 適合電線22㎟ M6×16 六角ネジアップ |
| DFU-150N | DINﾚｰﾙ対応品 汎用形端子台 1000V 180A | 適合電線60㎟ M8×16 六角ネジアップ |
| DF-15S～30E | エンドプレート | DF／DFU-15S～30用 |
| DF-50/75E | エンドプレート | DF／DFU-50、DF-75用 |
| DF-100/150E | エンドプレート | |
| DF-L1M | チャンネルベース（DIN） | 取付ビス・M4用 |
| DF-L2M | チャンネルベース（DIN） | 取付ビス・M4用 |
| DF-L1M(M5用) | チャンネルベース（DIN） | 取付ビス・M5用 |
| DF-L2M(M5用) | チャンネルベース（DIN） | 取付ビス・M5用 |
| DF-K1 | 締付金具 | 2点止め |
| DF-K2 | 締付金具 | 2点止め(押え板付) |
| DF-K3 | 締付金具 | 1点止め |
| DFC-15S～30 | 保護カバー | DF／DFU-15S～30用 |
| DFC-50/75 | 保護カバー | DF／DFU-50用、DF-75用 |
| DFC-100/150 | 保護カバー | DF／DFU-75N、DF-100～150、DF-100T用 |
| DFC-150N | 保護カバー | DF／DFU-150N用 |
| DFC-200N | 保護カバー | DF-200N用 |
| DFC-300N | 保護カバー | DF-300N用 |
| DFC-400 | 保護カバー | DF-400用 |
| DF-P | マークバンド（定尺タイプ） | |
| YF-10 | ショートバー（端子台アクセサリー） | 14P |
| YF-15S | ショートバー（端子台アクセサリー） | 12P |
| YF-15 | ショートバー（端子台アクセサリー） | 11P |
| YF-20 | ショートバー（端子台アクセサリー） | 11P |
| YF-25 | ショートバー（端子台アクセサリー） | 11P |
| YF-35 | ショートバー（端子台アクセサリー） | 2P |
| YF-60 | ショートバー（端子台アクセサリー） | 2P |
| YF-80 | ショートバー（端子台アクセサリー） | 2P |
| YF-125 | ショートバー（端子台アクセサリー） | 2P |
| YMF-10 | ショートバー（端子台アクセサリー） | 14P 絶縁コーティング付 |
| YMF-15S | ショートバー（端子台アクセサリー） | 12P 絶縁コーティング付 |
| YMF-15 | ショートバー（端子台アクセサリー） | 11P 絶縁コーティング付 |
| YMF-20 | ショートバー（端子台アクセサリー） | 11P 絶縁コーティング付 |
| YMF-25 | ショートバー（端子台アクセサリー） | 11P 絶縁コーティング付 |
| YMF-35 | ショートバー（端子台アクセサリー） | 2P 絶縁コーティング付 |
| YMF-125 | ショートバー（端子台アクセサリー） | 2P 絶縁コーティング付 |
| RS-150N | ショートバー（端子台アクセサリー） | 2P |
| RMS-150N | ショートバー（端子台アクセサリー） | 2P 絶縁コーティング付 |
| RS-200N | ショートバー（端子台アクセサリー） | 2P |
| RS-300N | ショートバー（端子台アクセサリー） | 2P |
