新製品 星和電機

EMC対策用金属製エスシーロック

EMC対策と防水対策を同時に対処

型番

  • SCE-M** (例:M12の場合はSCE-M12)

特長

  • 防塵・防水性能は 保護等級 IP67 相当
  • M12, M16, M20, M25, M32の5種のネジサイズ
  • 適合ケーブル径は φ3~φ21mm

アプリケーション

産業機器、ロボット、工作機械、半導体製造装置、鉄道関連機器、LED電源装置、自動生産ライン 等

メリット

  • ノイズ対策と防塵・防水機能を1つに
    (従来では、ノイズ対策と防塵・防水対策の工程の2工程が必要)
  • ピッグテール工法と比べ、作業工程の向上
    (エスシーロック本体を介して、ケーブルと筐体のグランドを取るため、別途、外部導体をグランドに落とす工程が不要)

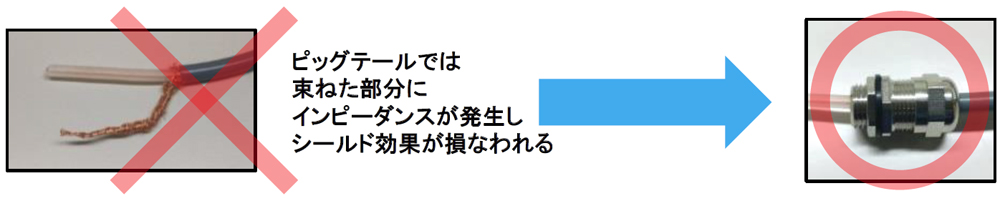

  • ピッグテール工法と比べ、ノイズ対策性能の向上
    (ピッグテール工法では、外部導体が長くなることで、インピーダンスが発生し、シールド効果が損なわれる)

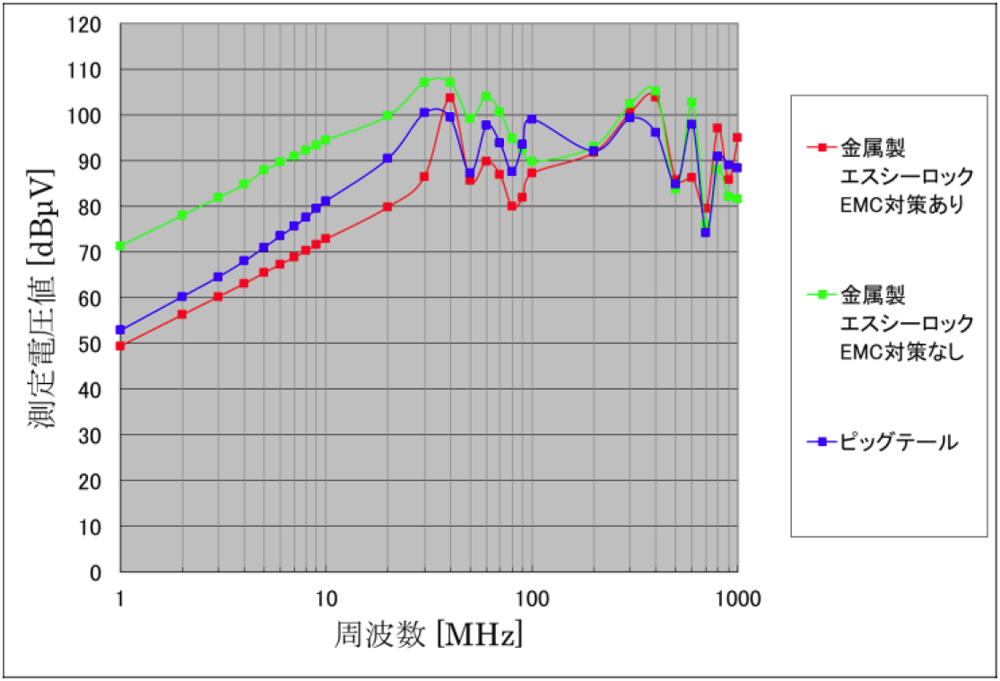

図1

金属製エスシーロック EMC対策あり と 金属製エスシーロック EMC対策なし と ピッグテール方式 とのノイズ波形の比較

取付方法


本記載内容は改良その他により予告なく変更する場合がありますので予めご了承ください。
