新製品 タイコエレクトロニクス（TE Connectivity）
HDCダイナミックモジュール受注開始のお知らせ

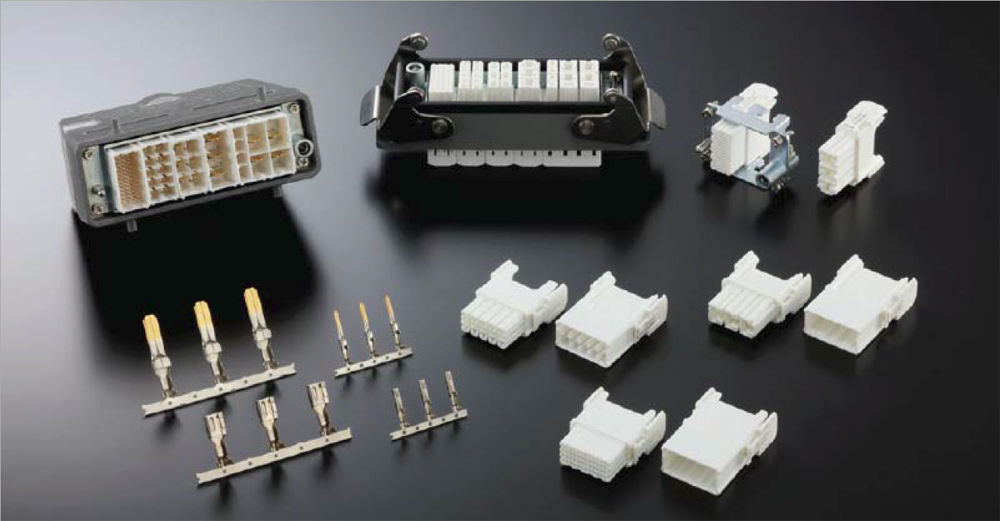

HDCダイナミックモジュールは、20年以上の多⼤なる市場実績を有する弊社ダイナミックシリーズのコンタクトコンセプトを過酷環境対応HDCコネクタのラインナップとしてご利⽤頂ける新商品として開発を⾏い、コンタクトの圧着機・圧着⼯具も従来品*¹をお使いいただくことが可能な新商品です。
従来のHDCシリーズHMNモジュールとの混載が可能なコンセプトとなっており、データ線、信号線、電⼒線、空気継⼿などの多彩なモジュールを混載させることを実現し柔軟性に富んだモジュールの組合せが可能となっており 皆様のご期待に沿う新しいソリューションと確信致しております。
ここに、新商品の各アイテム型番⼀覧および、正式受注開始状況 及び受注開始予定スケジュールをまとめました。
また、各コンタクトの対応圧着⼯具の型番⼀覧もご⽤意致しました。
ご不明な点や、お問合せに関しましては、ご遠慮なく弊社までお問合せください。
＊1：HD1コンタクトの手動圧着工具については、従来のダイナミックD1000用コンタクト用圧着工具に対し一部変更点がございます。 詳細はPDFの2ページをご覧ください。
HMN-HD1モジュール
| タイプ | 製品名 | 型番 | 適⽤圧着⼯具 | |
|---|---|---|---|---|
| アプリケータ | ハンドツール | |||
| モジュール | HMN-HD1-48-M | 2312729-2 | – | – |
| モジュール | HMN-HD1-48-F | 2312730-2 | – | – |
| モジュール | HMN-HD1-24-M | 2316315-2 | – | – |
| モジュール | HMN-HD1-24-F | 2316316-2 | – | – |
| コンタクト | HD1 TAB CONTACT AU0.38 S SIZE Reel | 2316663-1 | 2151110-1 | – |
| コンタクト | HD1 TAB CONTACT AU0.38 M SIZE Reel | 2316663-2 | 2151082-1 | – |
| コンタクト | HD1 TAB CONTACT AU0.38 L SIZE Reel | 2316663-3 | 2151111-1 | – |
| コンタクト | HD1 TAB CONTACT AU0.38 2L SIZE Reel | 2316663-4 | 2151083-1 | – |
| コンタクト | HD1 TAB CONTACT AU0.38 S SIZE L/P | 2316669-1 | – | *2 2119144-1 + 2305680-1 |
| *3 2305684-1 | ||||
| コンタクト | HD1 TAB CONTACT AU0.38 M SIZE L/P | 2316669-2 | – | *2 2119141-1 + 2305680-1 |
| *3 2305681-1 | ||||
| コンタクト | HD1 TAB CONTACT AU0.38 L SIZE L/P | 2316669-3 | – | *2 2119143-1 + 2305680-1 |
| *3 2305683-1 | ||||
| コンタクト | HD1 TAB CONTACT AU0.38 2L SIZE L/P | 2316669-4 | – | *2 2119142-1 + 2305680-1 |
| *3 2305682-1 | ||||
| コンタクト | HD1 REC CONTACT AU0.38 S SIZE Reel | 2316670-1 | 2151110-1 | – |
| コンタクト | HD1 REC CONTACT AU0.38 M SIZE Reel | 2316670-2 | 2151082-1 | – |
| コンタクト | HD1 REC CONTACT AU0.38 L SIZE Reel | 2316670-3 | 2151111-1 | – |
| コンタクト | HD1 REC CONTACT AU0.38 2L SIZE Reel | 2316670-4 | 2151083-1 | – |
| コンタクト | HD1 REC CONTACT AU0.38 S SIZE L/P | 2316671-1 | – | *2 2119144-1 + 2305680-1 |
| *3 2305684-1 | ||||
| コンタクト | HD1 REC CONTACT AU0.38 M SIZE L/P | 2316671-2 | – | *2 2119141-1 + 2305680-1 |
| *3 2305681-1 | ||||
| コンタクト | HD1 REC CONTACT AU0.38 L SIZE L/P | 2316671-3 | – | *2 2119143-1 + 2305680-1 |
| *3 2305683-1 | ||||
| コンタクト | HD1 REC CONTACT AU0.38 2L SIZE L/P | 2316671-4 | – | *2 2119142-1 + 2305680-1 |
| *3 2305682-1 | ||||

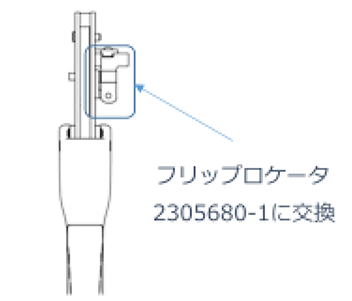

※2：従来のダイナミックD-1000コンタクトのハンドツールのフリップロケータをHD1用の型番2305680-1に交換いただくことで、HD1のコンタクトを圧着することが可能となります。
※3：HD1コンタクト専用のハンドツールになりますので、HD1コンタクトを圧着することが可能です。
HD1-48
HD1-24
TMN-HD3モジュール
| タイプ | 製品名 | 型番 | 適⽤圧着⼯具 | |
|---|---|---|---|---|
| アプリケータ | ハンドツール | |||
| モジュール | HMN-HD3-10-M | 2312733-2 | – | – |
| モジュール | HMN-HD3-10-F | 2312734-2 | – | – |
| コンタクト | HD3 TAB CONTACT AU0.38 S SIZE Reel | 2316815-1 | 2836130-1 | – |
| コンタクト | HD3 TAB CONTACT AU0.38 M SIZE Reel | 2316815-2 | 2151080-1 | – |
| コンタクト | HD3 TAB CONTACT AU0.38 L SIZE Reel | 2316815-3 | 2151018-1 | – |
| コンタクト | HD3 TAB CONTACT AU0.38 2L SIZE Reel | 2316815-4 | 2151119-1 | – |
| コンタクト | HD3 TAB CONTACT AU0.38 3L SIZE Reel | 2316815-5 | 2151073-1 | – |
| コンタクト | HD3 TAB CONTACT AU0.38 S SIZE L/P | 2316817-1 | – | 91565-1 |
| コンタクト | HD3 TAB CONTACT AU0.38 M SIZE L/P | 2316817-2 | – | 91559-1 |
| コンタクト | HD3 TAB CONTACT AU0.38 L SIZE L/P | 2316817-3 | – | 91558-1 |
| コンタクト | HD3 TAB CONTACT AU0.38 2L SIZE L/P | 2316817-4 | – | 91560-1 |
| コンタクト | HD3 TAB CONTACT AU0.38 3L SIZE L/P | 2316817-5 | – | 91561-1 |
| コンタクト | D3000 FMLB Rec Contact S size Reel | 2298107-1 | 2836130-1 | – |
| コンタクト | D3000 FMLB Rec Contact M size Reel | 2298107-2 | 2151080-1 | – |
| コンタクト | D3000 FMLB Rec Contact L size Reel | 2298107-3 | 2151018-1 | – |
| コンタクト | D3000 FMLB Rec Contact 2L size Reel | 2298107-4 | 2151119-1 | – |
| コンタクト | D3000 FMLB Rec Contact 3L size Reel | 2298107-5 | 2151073-1 | – |
| コンタクト | D3000 FMLB Rec Contact S size L/P | 2311162-1 | – | 91565-1 |
| コンタクト | D3000 FMLB Rec Contact M size L/P | 2311162-2 | – | 91559-1 |
| コンタクト | D3000 FMLB Rec Contact L size L/P | 2311162-3 | – | 91558-1 |
| コンタクト | D3000 FMLB Rec Contact 2L size L/P | 2311162-4 | – | 91560-1 |
| コンタクト | D3000 FMLB Rec Contact 3L size L/P | 2311162-5 | – | 91561-1 |
HD3-10
HMN－HD4モジュール
| タイプ | 製品名 | 型番 | 適⽤圧着⼯具 | |
|---|---|---|---|---|
| アプリケータ | ハンドツール | |||
| モジュール | HMN-HD4-6-M | 2312735-2 | – | – |
| モジュール | HMN-HD4-6-F | 2312736-2 | – | – |
| コンタクト | D4000 Sequential Tab Contact SS size Reel | 1-2287732-2 | – | 2255300-1 |
| コンタクト | D4000 Sequential Tab Contact S size Reel | 1-2040016-2 | 2266289-X | – |
| コンタクト | D4000 Sequential Tab Contact M size Reel | 1-1747419-2 | 1762120-2 | – |
| コンタクト | D4000 Sequential Tab Contact L size Reel | 1-1747416-2 | 1762119-2 | – |
| コンタクト | D4000 Sequential Tab Contact SS size L/P | 1-2288019-1 | – | 2255300-1 |
| コンタクト | D4000 Sequential Tab Contact S size L/P | 1-2040586-1 | – | 2047670-1 |
| コンタクト | D4000 Sequential Tab Contact M size L/P | 1-1747501-2 | – | 1762130-1 |
| コンタクト | D4000 Sequential Tab Contact L size L/P | 1-1747500-2 | – | 1762129-1 |
| コンタクト | D4000 Rec Contact SS size Reel | 2287721-2 | – | 2255300-1 |
| コンタクト | D4000 Rec Contact S size Reel | 2040015-2 | 2266289-X | – |
| コンタクト | D4000 Rec Contact M size Reel | 1747418-2 | 1762120-2 | – |
| コンタクト | D4000 Rec Contact L size Reel | 1747415-2 | 1762119-2 | – |
| コンタクト | D4000 Rec Contact SS size L/P | 2288020-1 | – | 2255300-1 |
| コンタクト | D4000 Rec Contact S size L/P | 2040587-1 | – | 2047670-1 |
| コンタクト | D4000 Rec Contact M size L/P | 1747499-2 | – | 1762130-1 |
| コンタクト | D4000 Rec Contact L size L/P | 1747498-2 | – | 1762129-1 |
HD4-6
HMN－HD5, HDW-5/3 モジュール
| タイプ | 製品名 | 型番 | 適⽤圧着⼯具 | |
|---|---|---|---|---|
| アプリケータ | ハンドツール | |||
| モジュール | HMN-HD5-3-M | 2312737-2 | – | – |
| モジュール | HMN-HD5-3-F | 2312738-2 | – | – |
| コンタクト | D5000 Long Tab Contact S size Reel | 84696-1 | 234030-2 | – |
| コンタクト | D5000 Long Tab Contact M size Reel | 84695-1 | 234029-2 | – |
| コンタクト | D5000 Long Tab Contact L size Reel | 2316819-1 | 1366658-4 | – |
| コンタクト | D5000 Long Tab Contact S size L/P | 2013594-1 | – | 234170-1 |
| コンタクト | D5000 Long Tab Contact M size L/P | 2013593-1 | – | 234171-1 |
| コンタクト | D5000 Long Tab Contact L size L/P | 2316820-1 | – | 1366044-1 |
| コンタクト | D5000 Rec Contact S size Reel | 179955-2 | 234030-2 | – |
| コンタクト | D5000 Rec Contact M size Reel | 179956-2 | 234029-2 | – |
| コンタクト | D5000 Rec Contact L size Reel | 1318696-2 | 1366658-4 | – |
| コンタクト | D5000 Rec Contact S size L/P | 316040-2 | – | 234170-1 |
| コンタクト | D5000 Rec Contact M size L/P | 316041-2 | – | 234171-1 |
| コンタクト | D5000 Rec Contact L size L/P | 1318697-2 | – | 1366044-1 |
| モジュール | HMN-HDW5/3-4/4-M | 2312739-2 | – | – |
| モジュール | HMN-HDW5/3-4/4-F | 2312740-2 | – | – |
HD5-3
HDW5/3-4/4
HDC ダイナミックモジュール⽤HMN フレーム,キーイングプラグ
| タイプ | 製品名 | 型番 | 適⽤圧着⼯具 | ||
|---|---|---|---|---|---|
| アプリケータ | ハンドツール | ||||
| *4 HDC ダイナミック⽤ HMN フレーム |
H24BN-T6-M-HD | (6 Module) | T2070244101-002 | – | – |
| H24BN-T6-F-HD | (6 Module) | T2070244201-002 | – | – | |
| H16BN-T4-M-HD | (4 Module) | T2070164101-002 | – | – | |
| H16BN-T4-F-HD | (4 Module) | T2070164201-002 | – | – | |
| H10BN-T3-M-HD | (3 Module) | T2070104101-002 | – | – | |
| H10BN-T3-F-HD | (3 Module) | T2070104201-002 | – | – | |
| H6BN-T2-M-HD | (2 Module) | T2070064101-002 | – | – | |
| H6BN-T2-F-HD | (2 Module) | T2070064201-002 | – | – | |
| H10A-T1-M-HD | (1 Module) | T2079104101-002 | – | – | |
| H10A-T1-F-HD | (1 Module) | T2079104201-002 | – | – | |
| キーイングプラグ | HMN-HD KEYING PLUG | 2314531-1 | – | – | |
＊4：ダイナミックモジュール搭載時は必ず上記型番の ダイナミックモジュール⽤HMNフレームをご使⽤ください。
ダイナミックモジュール⽤HMNフレームは従来品のHMN フレームと⽐較して フレーム両端の PE/ガイドピンの⻑さが⻑くなっております。従来品のHMNモジュールにもダイナミックモジュール⽤HMNフレームはご利⽤頂けます。（弊社製品同⼠の嵌合に限ります。）
従来品との識別の為に、フレームの表⾯処理を⿊⾊メッキとしております。

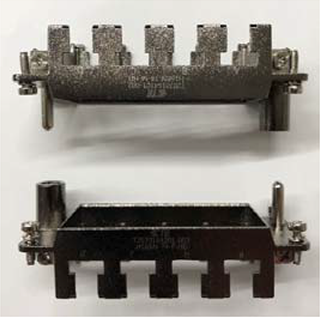

HDC ダイナミック⽤HMN フレーム
キーイングプラグ
