新製品 オーム電機
キャプコンOA-WWワイドタイプ_φ8～φ15
製品ラインナップ
耐油性タイプ ゴムブッシュ：黒 Oリング：黒
| 型式 | 適合 電線径 (mm) |
取付 穴径 (mm) |
取付 ねじ |
適合 板厚 |
本体 質量 |
販売 単位 |
|
|---|---|---|---|---|---|---|---|
 黒 |
 ベージュ |
||||||
| OA-WW16-04/12 | OA-WW16-04/12B | ø4～12 | ø21 | CTG16 （G1/2） |
4mm 以下 |
約15g | 20個 |
| OA-WW16-08/15 | OA-WW16-08/15B | ø8～15 | 約17g | ||||
耐候性タイプ ゴムブッシュ：青 Oリング：青
| 型式 | 適合 電線径 (mm) |
取付 穴径 (mm) |
取付 ねじ |
適合 板厚 |
本体 質量 |
販売 単位 |
|
|---|---|---|---|---|---|---|---|
| OA-WW16-04/12E | OA-WW16-04/12EB | ø4～12 | ø21 | CTG16 （G1/2） |
4mm 以下 |
約15g | 20個 |
| OA-WW16-08/15E | OA-WW16-08/15EB | ø8～15 | 約17g | ||||
新Wシール構造

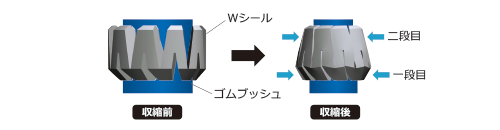

ゴムブッシュを圧縮するWシールの二段変形により収縮可動範囲を拡大

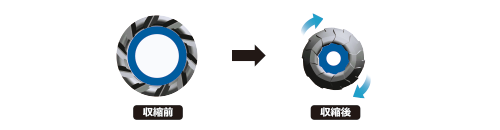

スパイラル収縮によりゴムブッシュを均一に圧縮

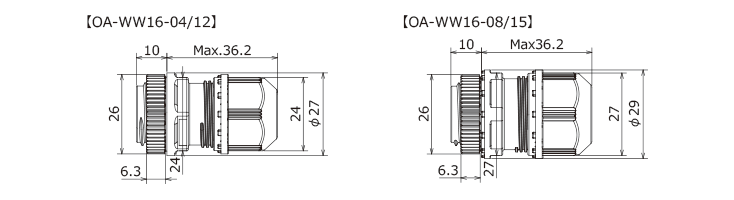

外形寸法図

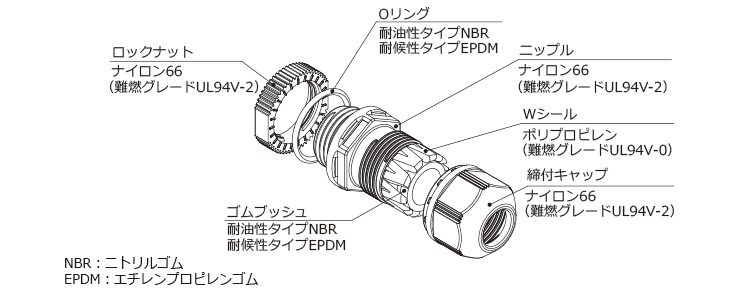

材質
