2018/06/13 新製品ワゴジャパン（WAGO）

表面実装端子台 SMD シリーズ

表面実装端子台 (SMD)

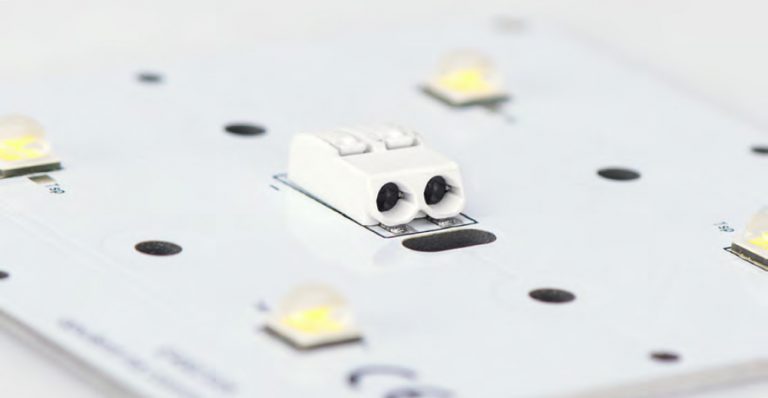

LED 照明で均一な配光を実現するためには、遮光率を最小限に抑えられるコンパクトで薄型のプリント基板用端子台が必要です。
WAGO SMD シリーズは、低背でコンパクトなデザイン、豊富な接続方法と幅広い適合電線サイズに対応するラインナップで LED 基板の電源接続に最適な製品です。薄型化が進むオフィス用照明、小型・軽量なスポットライトなど新世代の LED 照明器具の設計の自由度を向上し省コスト・省スペースを実現します。
すべての WAGO SMD シリーズは自動実装に対応するテープ & リールパッケージで供給され量産に対応します。
また WAGO SMD シリーズは主要な国際承認を取得しており、国内はもとより海外輸出にも幅広く対応します。

さまざまな用途に対応する豊富なラインナップ：

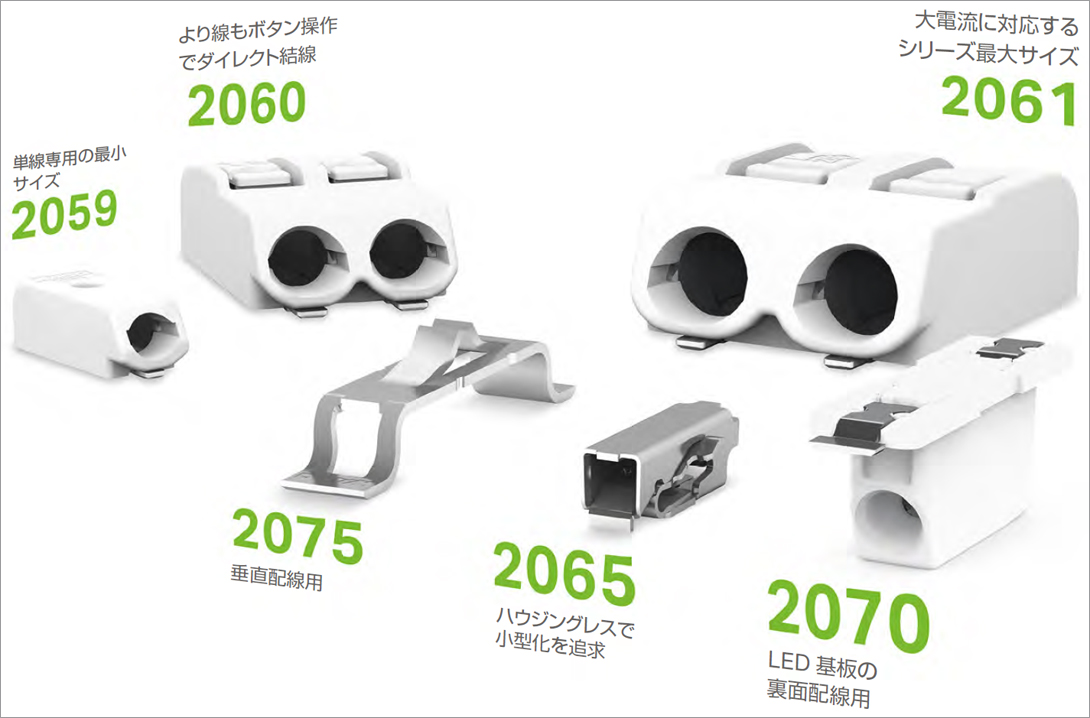

2059 シリーズはハウジング付きタイプで最小サイズ。2060シリーズは最も汎用性の高いスタンダードタイプ。2061シリーズはより大きな電流容量に対応。これらのシリーズは複数個並べてもピン・ピッチが変わらないので、1極～ 3 極の端子台を組み合わせて必要な極数を実装できます。

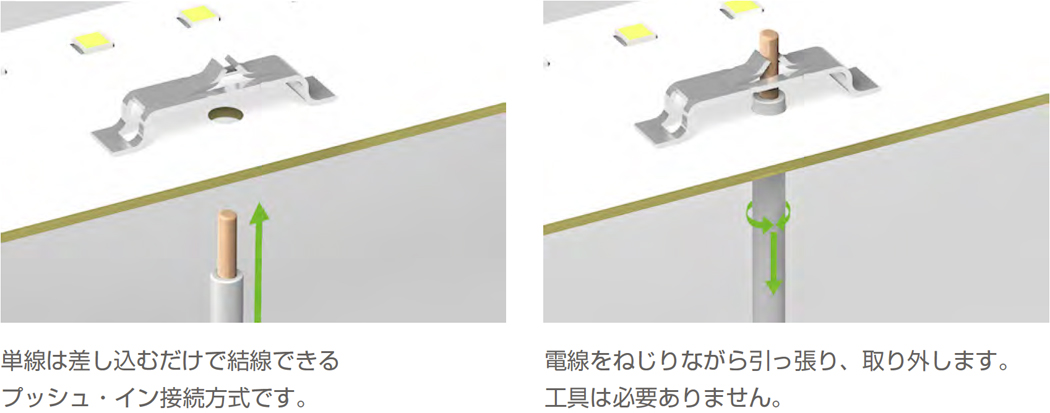

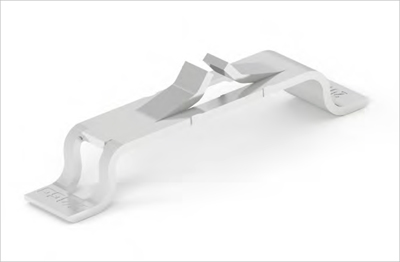

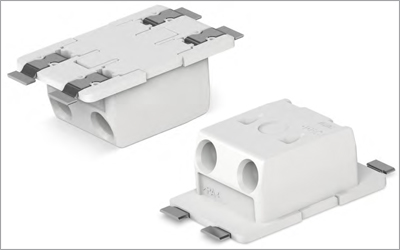

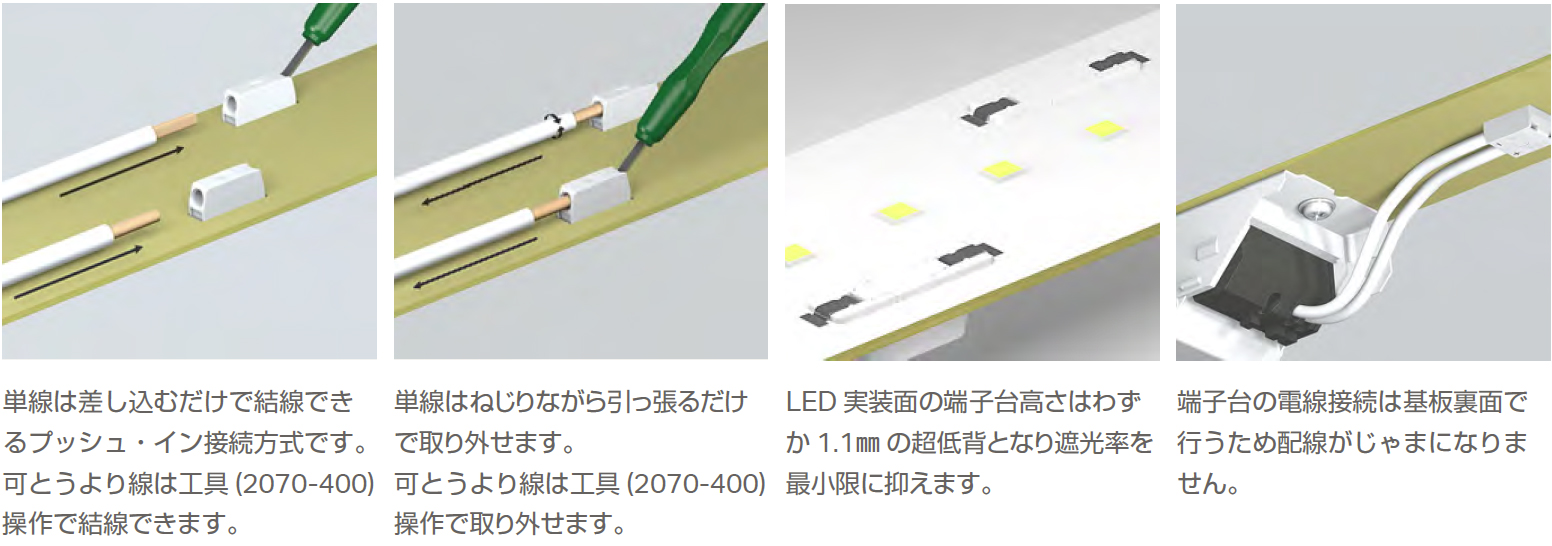

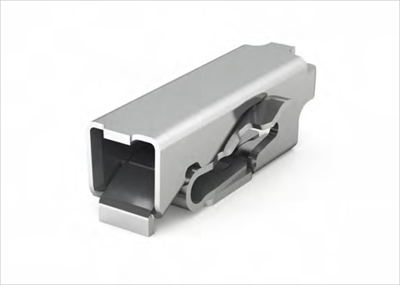

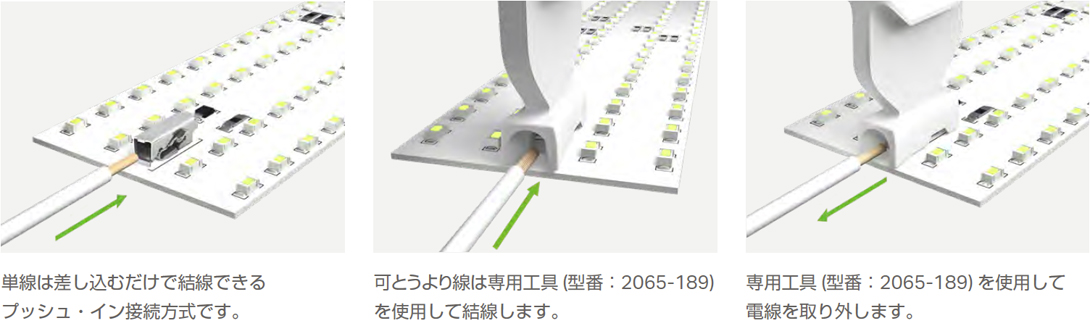

2075シリーズは基板裏面からの垂直配線を可能にし、2065シリーズはハウジングレスにより最小限のスペースで LED 基板への電線接続が可能です。2070 シリーズは LED 基板を貫通して裏側で電線接続するユニークな構造により LED 実装面でわずか1.1㎜の超低背を実現しています。

特長

コンパクトで低背な設計によりLEDの遮光率を低減
単線は差し込むだけのプッシュ・イン接続
ボタン付タイプはより線も簡単・ダイレクト結線
1～3極品で多極にも対応可能
テープ &リールパッケージで自動実装に対応
結線作業の省力化でトータルコスト削減を実現

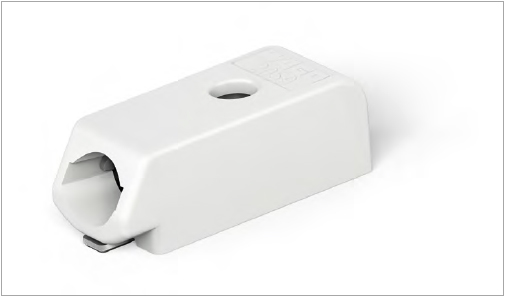

2059 シリーズ

表面実装端子台 (SMD) シリーズ最小

超低背：2.7 mm
ピン・ピッチ：3 mm
適合電線範囲：単線 Ø 0.4* ～ 0.65 mm (AWG 26 ～ 20)

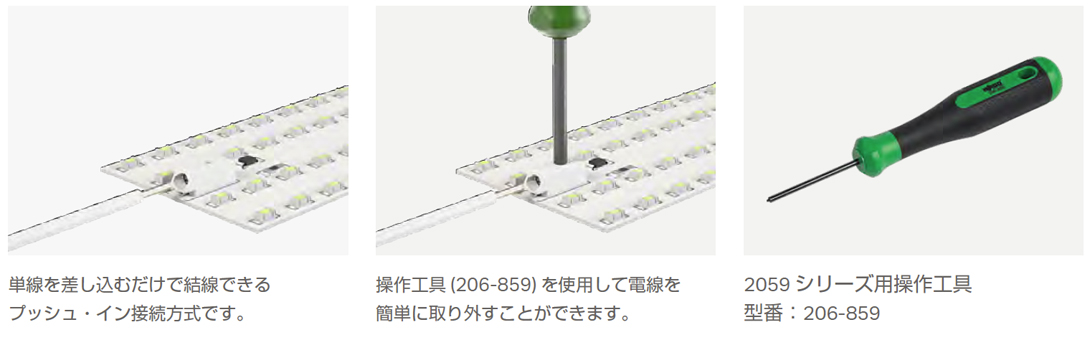

単線は差し込むだけのプッシュ・イン接続
(単線 Φ0.4mm, AWG 26 結線時は専用操作工具を使用し、結線を行って下さい。)
操作工具で簡単に離線可能
1 ～ 3 極のバリエーション
複数個並べてもピン・ピッチは変わりません
テープ・アンド・リールパッケージでの供給

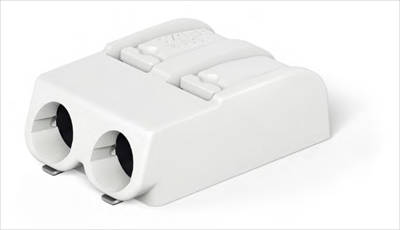

2060 シリーズ

幅広い電線サイズをカバーしたスタンダードタイプ

低背：4.5 mm
ピン・ピッチ：4 mm
適合電線範囲：0.2 ～ 0.75 mm2 (AWG 24 ～ 18)

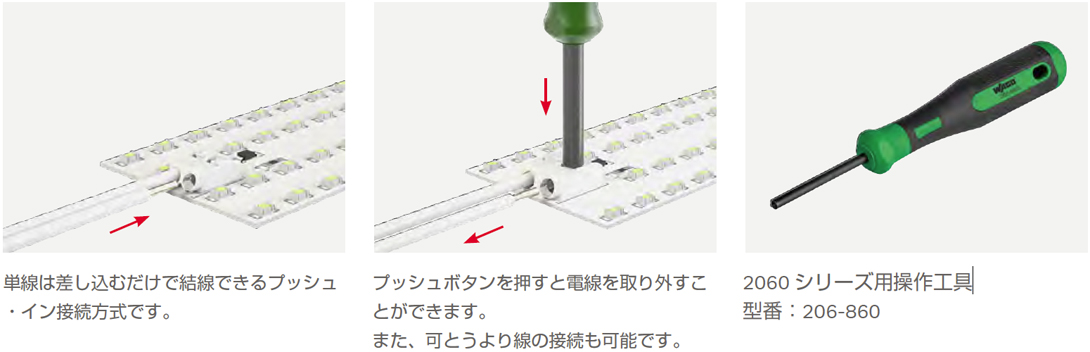

単線は差し込むだけのプッシュ・イン接続

(電線径や作業条件により、差込みが固い、もしくは差し込めない場合があります。その場合はプッシュボタンによる結線をしてください。)

プッシュボタン操作で結線 / 離線が簡単
1～3極のバリエーション
複数個並べてもピン・ピッチは変わりません
テープ・アンド・リールパッケージでの供給

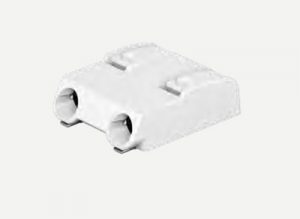

ピン・ピッチ：8 mm
2060 シリーズは、より高い電圧 (630 V / 6 kV /2) での使用に対応するピン・ピッチ 8 ㎜ 2極タイプもラインナップしています。 LED 用のほか幅広い用途にご利用頂けます。

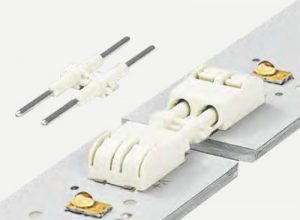

接続ピン
LEDモジュール基板同士の接続を差し込むだけで簡単に行えます。
プッシュ・インで簡単に取り付けでき、取り外しもプッシュボタン操作不要です。

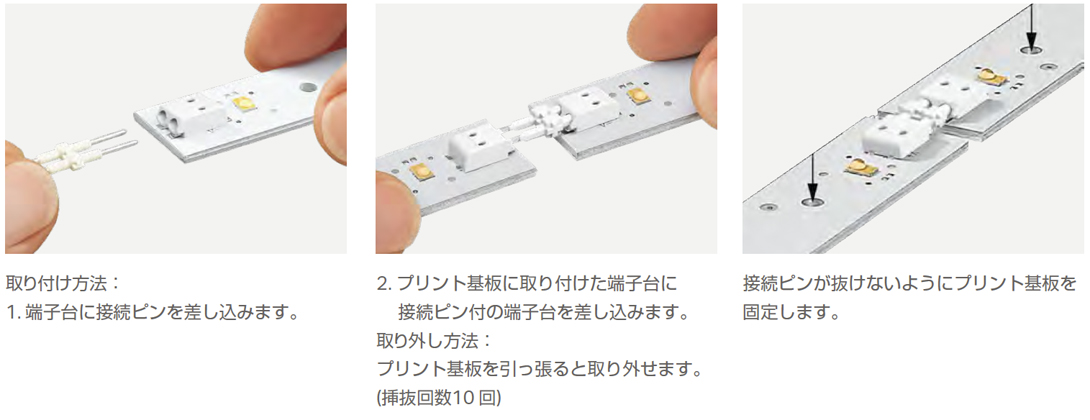

取り付け方法：
1. 端子台に接続ピンを差し込みます。
2. プリント基板に取り付けた端子台に接続ピン付の端子台を差し込みます。
取り外し方法：
プリント基板を引っ張ると取り外せます。 (挿抜回数10 回)

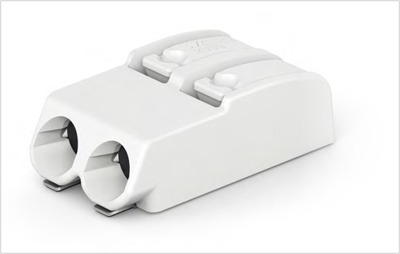

2061 シリーズ

大電流に対応した SMD シリーズ最大サイズ

低背：5.6 mm
ピン・ピッチ：6 mm
適合電線範囲：0.5 ～1.5 mm2 (AWG 20 ～ 16)

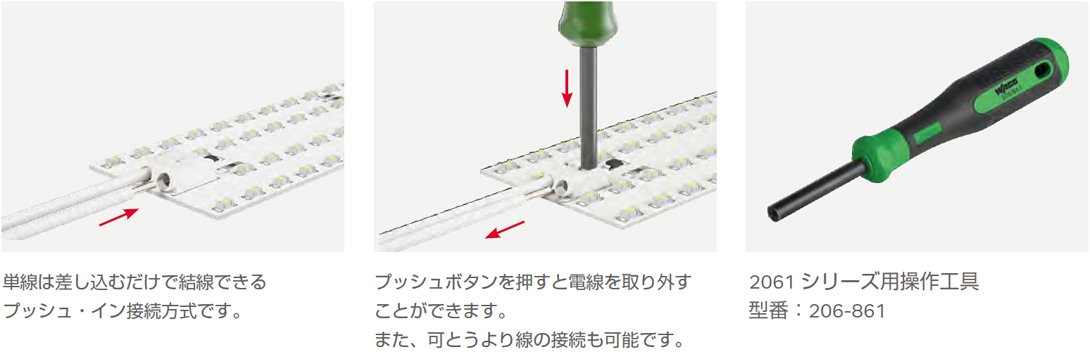

単線は差し込むだけのプッシュ・イン接続
(電線径や作業条件により、差込みが固い、もしくは差し込めない場合があります。その場合はプッシュボタンによる結線をしてください。)
プッシュボタン操作で結線/離線が簡単
自動配線システムに最適
1 ～ 3 極のバリエーション
複数個並べてもピン・ピッチは変わりません
テープ・アンド・リールパッケージでの供給
