新製品 タイコエレクトロニクス（TE Connectivity）
HDC インサートマウントエレメント〔DINレール用〕
ロボット・工作機械・半導体製造等、産業機器分野の苛酷環境対応角型コネクタTE-HDCシリーズ。
HDCシリーズの各種インサートをDINレールに取付け可能とするマウントエレメントです。
制御盤等の組⽴・配線工数削減に貢献致します。
- HDCシリーズのH6B ,H10B,H16B,H24Bに適合するインサート*1をDINレールに取付ける為のエレメントです。
- ベースエレメント（DINレール取付け側）にはサイズ可変コンセプトを採⽤することによりH6B〜H24Bの各サイズ共通エレメントとなっており、部品共通化に寄与致します。
- 適⽤可能インサート*1：HD-040/HD-064/HDD/HE/HEE/HEEE/HES/HVE/HSB/HK/HWK
- ロック機構付き。
*1 ：適用インサートの詳細に関しましては、取付け適用規格をご確認ください。

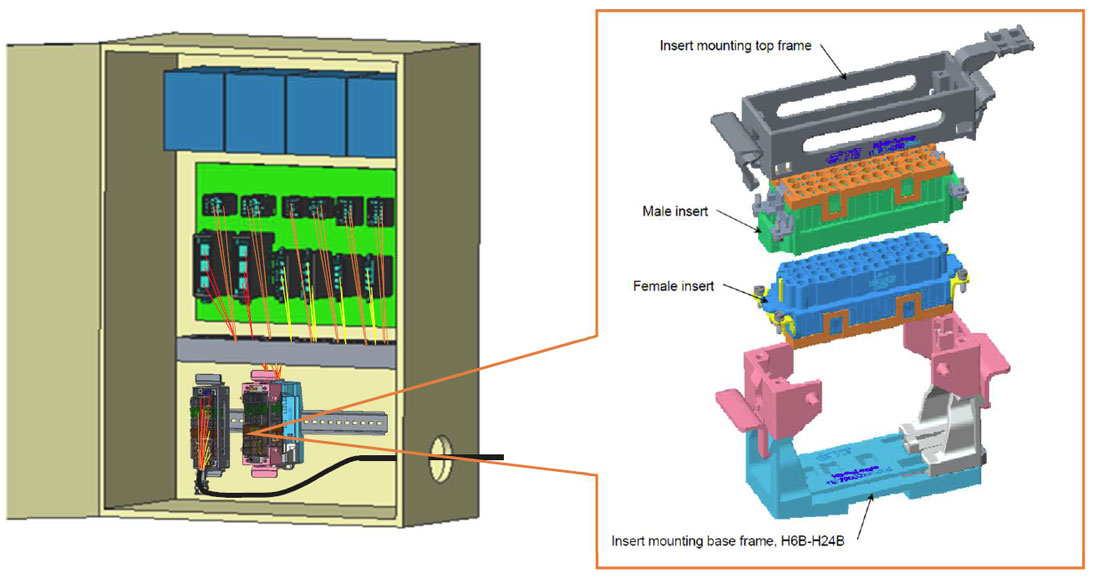

HDC インサートマウントエレメント の制御盤への実装イメージ
HDC インサートマウントエレメント 型番一覧
 |
タイプ | 型番 | ||
|---|---|---|---|---|
| H6B set | Top | H6B-Rail-top | T187 006 2101-000 | |
| Base | HB-Rail-base | T187 000 2201-000 | ||
| H10B set | Top | H10B-Rail-top | T187 010 2101-000 | |
| Base | HB-Rail-base | T187 000 2201-000 | ||
| H16B set | Top | H16B-Rail-top | T187 016 2101-000 | |
| Base | HB-Rail-base | T187 000 2201-000 | ||
| H24B set | Top | H24B-Rail-top | T187 024 2101-000 | |
| Base | HB-Rail-base | T187 000 2201-000 |
取付け適用規格：114-137304
