新製品 東洋技研

PCXVシリーズ コモン端子台 20極タイプ追加!!



特徴

縦型構造で、省スペースを実現

スプリングロック式端子台で簡単配線

独自のレールロック機構により止め金具不要

ラインアップ

20極/40極タイプをご用意しています。

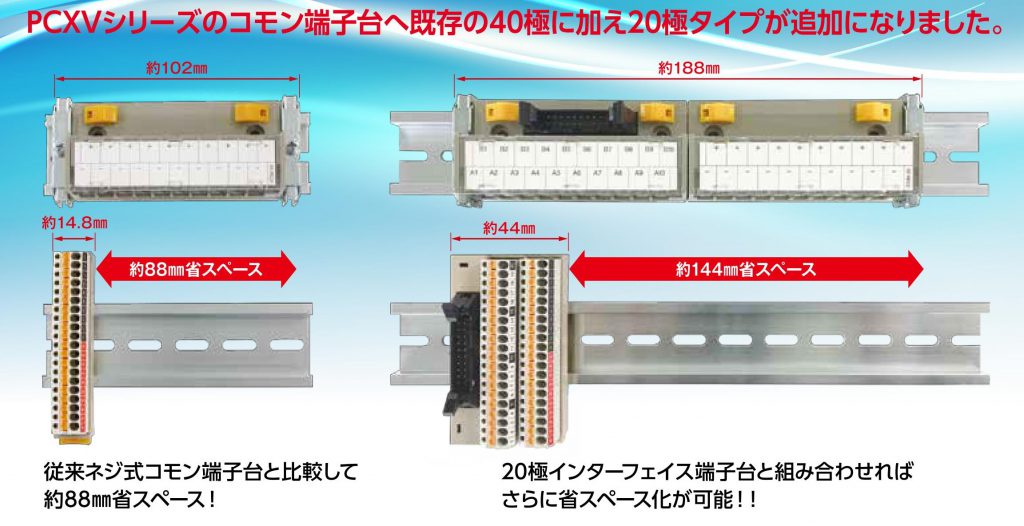

省スペース構造

ユニットをレールに縦方向に配置することで、従来のネジ式と比較しても省スペースを実現しました。

簡単作業

信頼性の高いスプリング圧結線方式を採用しました。単線、及び、棒型圧着端子を使用する場合は、電線を差し込むだけのスピーディーな結線作業が行えます。
振動による緩みがないので、増し締め作業が不要になりメンテナンスフリーが実現します。



結線バネ開閉用ボタンは-ドライバー、+ドライバーのどちらも使用可能です。

導通チェック

チェック端子孔を搭載し、φ2のテストピンを挿入可能です。

DINレール

独自のレールロック機構により止め金具なしでレールに固定できます。
ボタンを押しながら左右へスライドさせることで移動可能です。
