新製品 不二電機工業

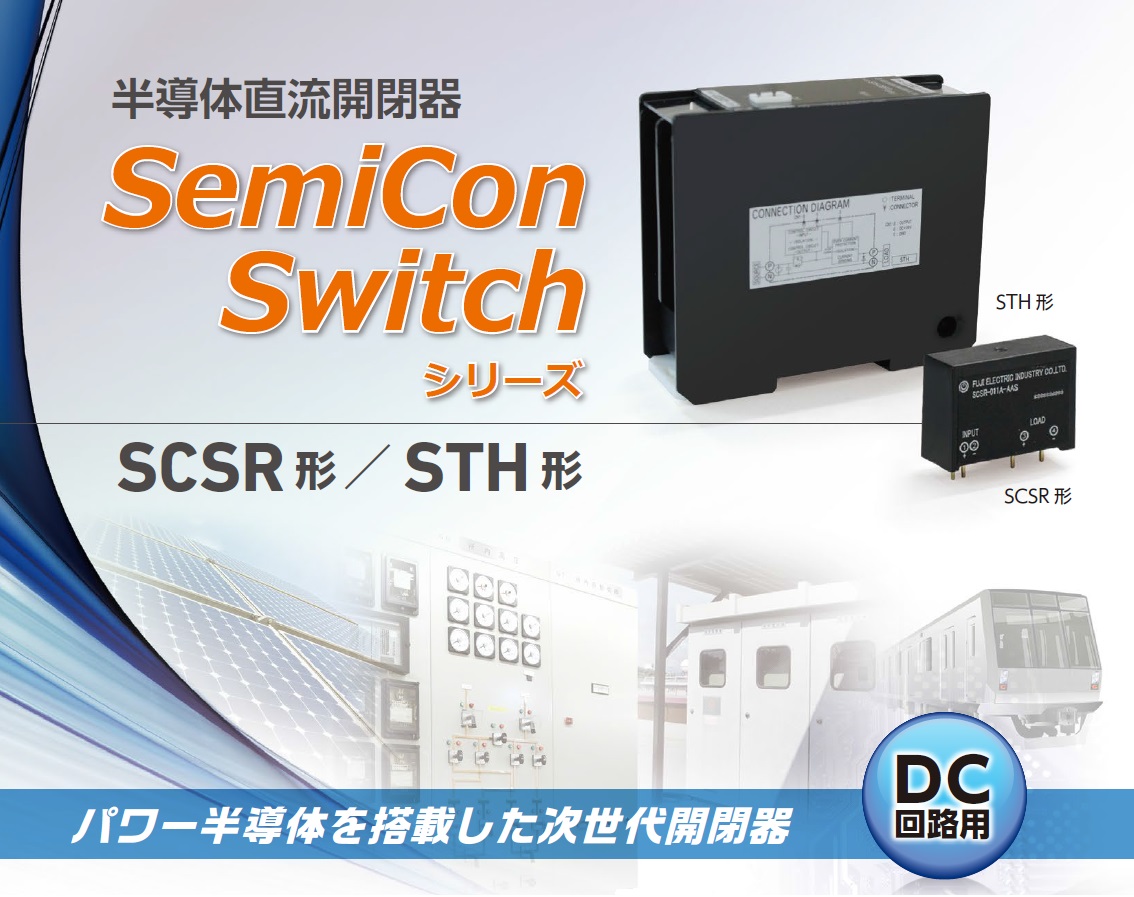

半導体直流開閉器 SCSR形/STH形
パワー半導体を使用した長寿命の開閉器
特長
- 直流開閉
半導体素子による確実な開閉が可能です。
<遮断容量>SCSR形…DC143V、3A
S T H形…DC600V、10A - 遠隔操作
制御指令はPLC信号等で制御可能なDC24Vのため、遠隔地からの操作が容易です。 - 静音
主回路開閉部に半導体素子を採用しているため、動作音がなく、夜間稼働や騒音制限のある場所での使用に最適です。 - 高信頼性
接点の酸化や異物混入などの接触不良が発生しない無接点方式の採用により、高い信頼性を確保します。 - 長寿命
アークによる接点摩耗が発生しないため、開閉耐久性が高いです。 - 過電流保護
接続負荷や電源の異常等により、定格の電流を超えた場合、自動的に主回路を停止し、機器の破損を防止します。 - 高速応答性

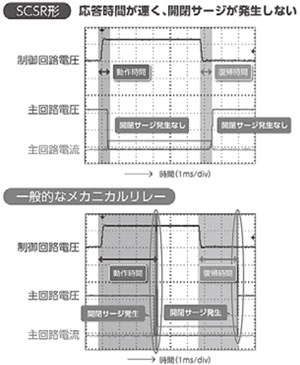

動作・復帰時間はメカニカルリレーと比べて格段に高速です。迅速な応答性を実現しました。 - 電力規格(B-402)
電力用保護リレーとして、耐ノイズ性能、電圧変動、絶縁性能などの信頼性に優れています。
使用条件(定格・仕様)
準拠規格:IEC 60947-3(1999)
※JIS C 8201-3相当
項目 | 主回路動作時間 | 制御回路 | 商用周波耐電圧 (電気回路一括対地間) |
動作時間 | 復帰時間 | ON抵抗 | 遮断容量 | 過電流保護 | 端子仕様 (接続方式) |
外形寸法(L×W×H) | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
最大負荷電圧 | 最大許容負荷電流 | 回路時漏れ電流 | 定格電圧 | 定格電流 | 電圧変動範囲 | 動作電圧 | 復帰電圧 | |||||||||
SCSR形 | DC143V | DC20A(0.5s以下) | DC10μA以下 | DC24V | DC20mA | ±10% | 19.2V以下 | 2.4V以上 | AC2,200V/1min以上 | 3ms以下 | 3ms以下 | 60mΩ以下 | DC143V/3A(L/R≦5ms) DC143V/0.5A(L/R=100ms) |
機能なし | プリント基板端子 | 32mm×12mm×23mm |
STH形 | DC600V | DC10A | DC60mA | 20V以下 | 5V以上 | 10ms以下 | 1ms以下 | 50mΩ以下 | DC600V/10A(L/R=40ms) | 12.5A | ねじ端子 (M5サイズ) |
95mm×30mm×83.5mm |
