ワンプッシュ式電線中継コネクタ
電線被覆を剥かずにそのまま挿入

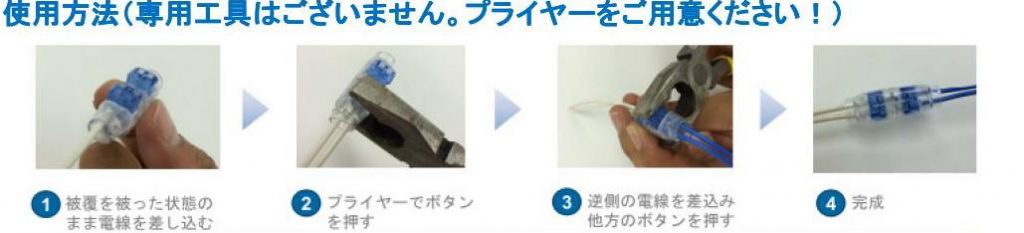

ボタンをワンプッシュするだけで簡単結線



TE Connectivity(TE) のクールスプライスコネクタは、高い信頼性と簡易結線、及び防水性能の全てを兼ね備えた、画期的な 1 ピース防水 中継コネクタです。AWG 22-18（0.34sq – 0.75sq) の単線、錫コート線、及び撚り線の電線中継接続に最適化されており、被覆を被ったま まの電線をコネクタに差込み、汎用のプライヤー等でボタンを押し下げるだけで結線作業が完結します。無半田電気接続技術のなかで、 豊富な実績と高い信頼性を持つ圧接技術の採用により結線作業を省力化し、且つ、絶縁材に透明樹脂を採用したコネクタは、コネクタ外 観からの結線状態の目視確認も可能なため、電気工事施工現場での作業者のスキルに依存しない、超簡易・高信頼性結線を実現いたし ます。







クールスプライスコネクタとは？

・2本1組の電線同士の中継接続を実現する、1ピース型コネクタです

・非防水仕様と同様の形状且つ結線方式で、防水仕様もご用意しております

・電線1本同士の中継使用も可能です（防水性能維持）

・設置現場において　ケーブル側長 ＝＞ 結線が可能です

・従来の結線中継コネクタ/端子台と違い、直線上に結線することが可能です



特長、利点

・電線の被覆剥き不要

・ネジ止め及び専用工具不要

・結線状態の目視確認が容易

・ボタンを押すだけの簡単結線

・小型かつ電線のストレート中継結線が可能

・防塵防水等級：IP65 & IP67に対応

・単線/撚り線のいずれも適用可能



アプリケーション（用途例）

・屋内外照明器具の設置工事

・芝刈り機の機器内防水配線

・冷蔵庫・庫内灯への供給線接続

・バニティランプへの供給配線接続

・その他
