新製品 ヘラマンタイトン

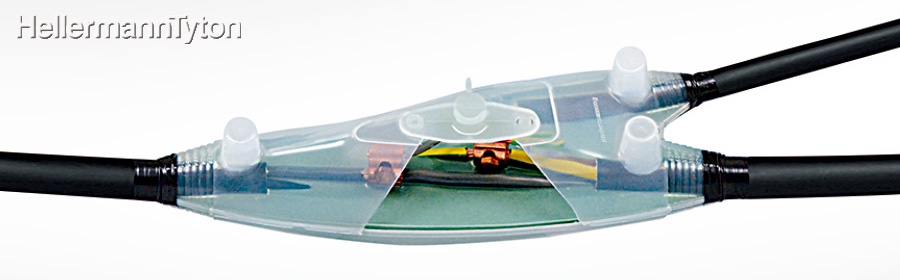

レリコン Y分岐接続タイプ
レリコン Y分岐接続タイプ
特長
レリコンは、ケーブル接続部の保護や絶縁を簡単に行うことができる、防水・防塵性に優れたレジン注入式の保護絶縁キットです。
- レジンと硬化剤、色の異なる二液を混ぜ合わせるため、色の変化で混合具合を確認でき、混合不足を防ぎます。
- 充填ノズルを使用して、混合済みレジンを簡単かつ、確実に注入できます。
注入前のレジンは二色に分かれており、薄青色のレジンがオレンジ色の硬化剤と混ざることで緑色に変化し、目視でしっかりと混ぜ合わさったことが確認できるため、混合不足による硬化不良を防止します。
漏斗などを使用せず、レジン袋に充填ノズルを取り付け、注入口から混合済みのレジンを直接流し込むことができるため、充填作業時にレジンをこぼす心配がありません。
※画像の製品サイズ・使用方法はイメージです。
用途例
- 電気
- 通信工事
- インフラ
仕様
| 材質 | 二液混合硬化後 | ポリウレタン*1 | |
|---|---|---|---|
| 混合前 | レジン | ポリオール（可燃性液体類） | |
| 硬化剤 | ポリメチレン ポリフェニル ポリイソシアネート （第4類第4石油類） |
||
| 注入ケース材質 | ポリプロピレン | ||
| 色 | 緑（二液が混ざると薄青色から緑色に変化します。） | ||
| 保管期間 (製造後) |
48ヵ月 箱の側面ラベルに使用期限記載（月／年） |
||
| 【基本特性】 ※保証値ではありません。 |
【代表値】 ※保証値ではありません。 |
||
| 可使時間 (ポットライフ) |
43分/5℃ 15分/23℃ 8分/40℃ |
絶縁耐力 | 38kV/mm （23℃ EN60243-1）*2 |
| 発熱（最大） | ＋71℃ *2 | 体積抵抗 | 8×1014Ω・cm （DIN IEC93）*2 |
| 使用温度範囲 | -25℃～+120℃ | 衝撃強度 | 26kJ/㎡（EN ISO179）*2 |
| 保管温度 | ＋5℃～＋40℃ | シェアＤ硬度 | 65（EN ISO868）*2 |
| 環境負荷物質情報 | RoHS適合・HFハロゲンフリー | ||
- *1：RoHS指令適合品で、HF（ハロゲンフリー）に対応し、高懸念物質（SVHC）を含みません。
- *2：保証値ではありません。
- *3：レジンと硬化剤のみ
※JCAA（一般社団法人 日本電力ケーブル接続技術協会）「600V 架橋ポリエチレン絶縁電力ケーブル用接続部性能基準 JCAA K1101-2013」に準拠しています。

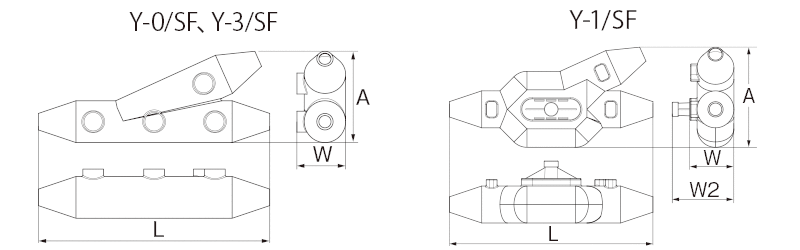

Y分岐接続タイプ 型番表
| 型番 | 寸法（mm） | 適用ケーブルサイズの目安 外径φ（mm） |
販売 単位 (キット)*4 |
||||
|---|---|---|---|---|---|---|---|
| 全長L | W | W2 | 幅A | 本線 | 分岐線 | ||
| Y-0/SF | 188 | 45.0 | – | 85.0 | 10～24 | 10～24 | 1 |
| Y-1/SF | 202 | 67.0 | 84.0 | 106 | 8～22 | 10～22 | 1 |
| Y-3/SF | 356 | 64.0 | – | 115 | 10～40 | 13～28 | 1 |
＊4：各キットには、注入ケース本体のほか、レジンと硬化剤、ポリエチレン手袋、紙やすり、ビニールテープなど、作業に必要なものが一式同梱されています。
※接続部に直射日光が当たる場合は、全体を耐候性絶縁テープで覆うなど、紫外線対策をしてください。
※接続スリーブ・コネクタは同梱していません。心線の接続は、直線接続タイプについては突合せ型圧着スリーブをY型分岐接続タイプについてはC形コネクタまたはT形コネクタを使用してください。
※JCAA（一般社団法人 日本電力ケーブル接続技術協会）「600V架橋ポリエチレン絶縁電力ケーブル用接続部性能基準 JCAA K1101-2013」に準拠しています。
