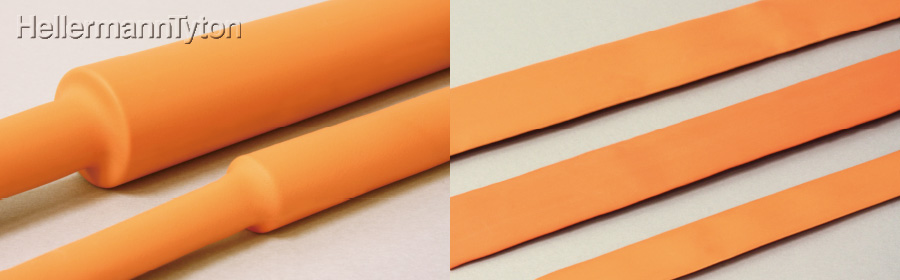

TFN21(オレンジ色、標準グレード)
TFN21(オレンジ色、標準グレード)
特長
電気自動車などで採用される高電圧ケーブル、ワイヤーハーネスの識別に最適です。
- 一目で識別しやすい明るい色調のオレンジ色のため、電気自動車などの高電圧ケーブルやワイヤーハーネスの保護に最適です。
- 薄肉で柔軟性の高い難燃性ポリオレフィン製です。
- 小さいロット(30m/1巻)です。
用途例
- 産業機械
- 自動車
- 鉄道
- 輸送機器
- エネルギープラント
<ご注意!>製法上、一巻中には、継ぎ目がある場合があります。継ぎ目はテープで継ぎ合わされております。
仕様
材質 | 架橋ポリオレフィン (接着剤なし) |
グレード | 標準 |
---|---|---|---|
色 | オレンジ | 使用環境 | 屋内使用 |
【基本特性】 ※保証値ではありません。 |
【代表値】 ※保証値ではありません。 |
||
収縮比 | 2:1以上 | 引張強度 (ASTM D 2671) |
14MPa以上 |
収縮温度 | 110℃以上 | 伸び(ASTM D 2671) | 600% |
連続使用温度 | -55℃~+135℃ | 絶縁耐力 | 20kV/mm以上 |
縦方向収縮率 | ±5% | 体積抵抗 | 1014Ω・cm以上 |
規格
- UL224 温度定格125℃、電圧定格600V、VW-1(E143529)
- SAE-AMS-DTL-23053/5 Class 1&3適合
- CSA C22.2 No.198.1-06 ファイルNo.257387
※チューブ表面に製品名や仕様などの表示はありません。
型番表
型番 | 内径(mm) | 適用電線 サイズ φ(mm) |
厚み(mm) | チューブの 形状 |
販売単位 (m) |
|
---|---|---|---|---|---|---|
収縮前 φD |
収縮後 (最大)φd |
収縮後 (最小値)W |
||||
TFN21-6.4-ORG | 6.4 | 3.2 | 3.9~5.7 | 0.56 | 円形 | 30 |
TFN21-9.5-ORG | 9.5 | 4.8 | 5.8~8.5 | 0.62 | フラット | 30 |
TFN21-12.7-ORG | 12.7 | 6.4 | 7.7~11.4 | 0.62 | フラット | 30 |
TFN21-19.1-ORG | 19.1 | 9.5 | 11.5~17.1 | 0.68 | フラット | 30 |
TFN21-25.4-ORG | 25.4 | 12.7 | 15.3~22.8 | 0.89 | フラット | 30 |
