新製品 星和電機

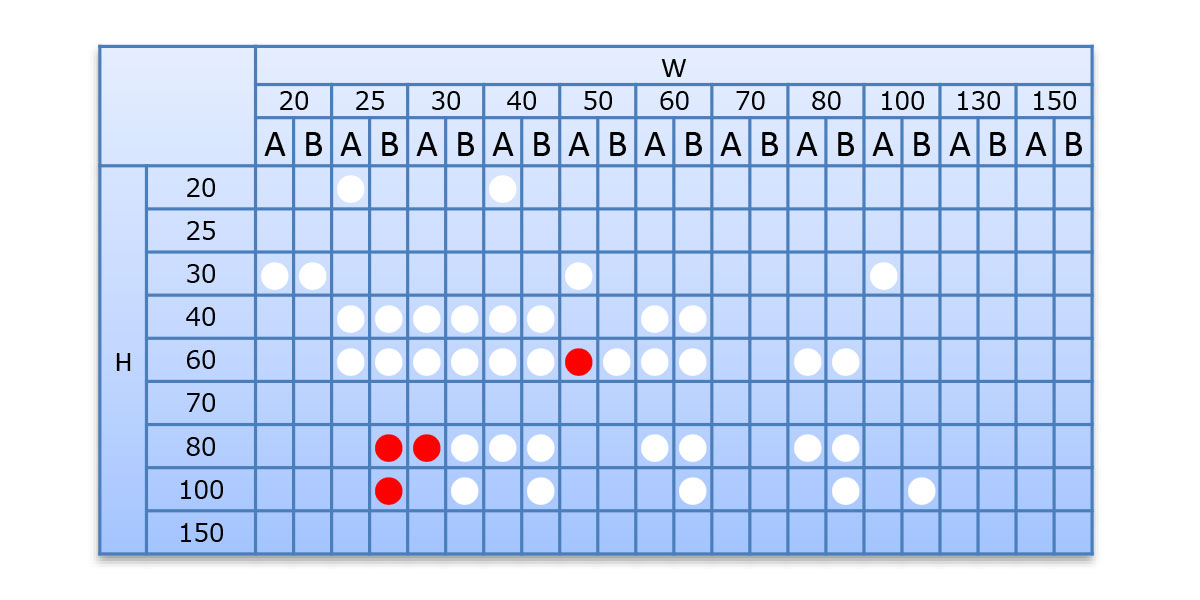

カッチングダクト（新サイズを4サイズ追加）
制御盤小型化に伴い新サイズを4サイズ追加！
盤スペースの有効活用
特長

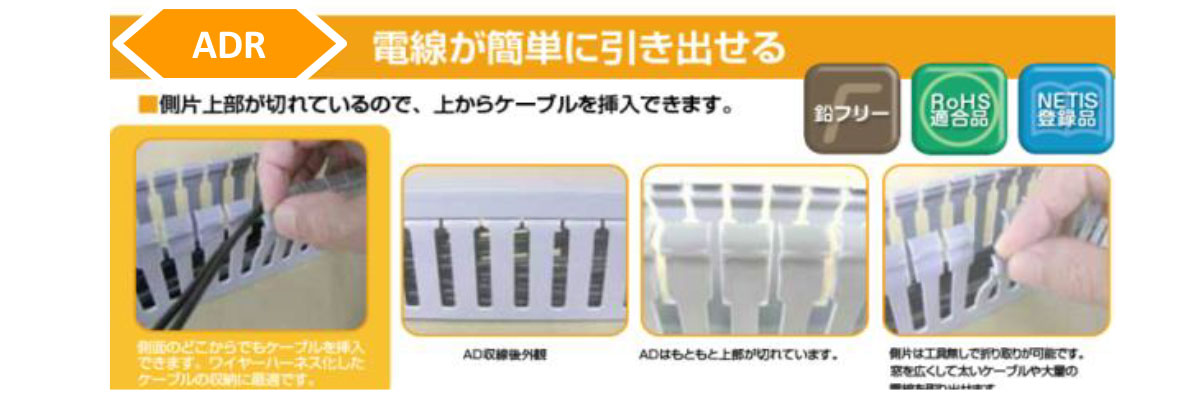

ADR
・ADタイプに面取処理を追加しまた。通線孔に面取り加工を施したエッジレスタイプ通信線のような絶縁被覆の薄い電線の保護に有効。
BDR
・BDRタイプに幅小サイズを追加しました。制御盤の小型化、盤内の有効活用に最適。
アプリケーション
・小型制御盤、通信等の配線整理に
・機械周りの配線整理に
・エアー配管の収納にも使用
仕様
| 型番 | 幅 | 高さ | 電線収容本数 (IV2sq換算) |
|---|---|---|---|
| ADR-562 | 50 | 60 | 100本 |
| ADR-382 | 30 | 80 | 85本 |
単位:mm
| 型番 | 幅 | 高さ | 電線収容本数 (IV2sq換算) |
|---|---|---|---|
| BDR-282 | 25 | 80 | 70本 |
| BDR-212 | 25 | 100 | 80本 |
単位:mm
幅＜高さ ダクト間ピッチが狭くても高さがあるので収線可能
