新製品 タイコエレクトロニクス（TE Connectivity）

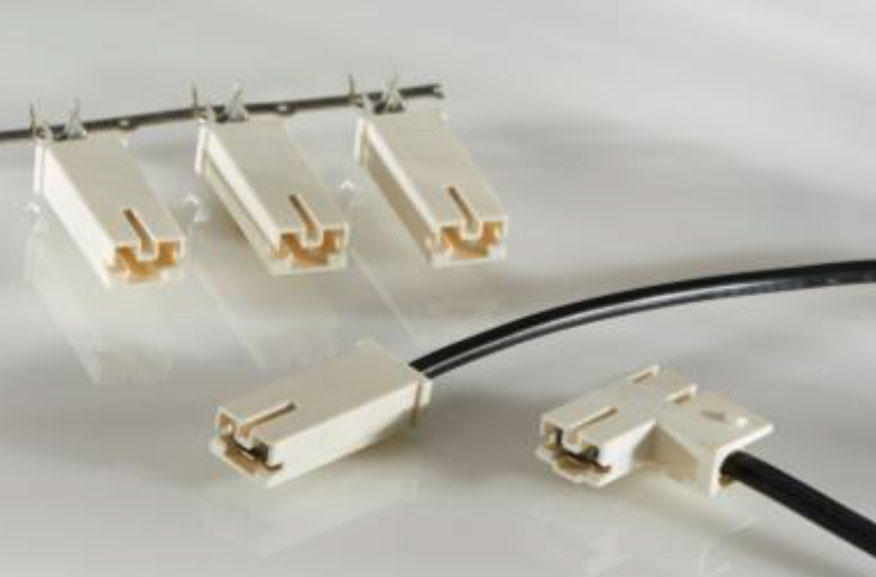

ハウジング付きPOD-LOKリセプタクル端子
この度、TE Connectivity (TE) はハウジング付きPOD-LOKリセプタクル端子をリリース致しました。本製品は、ポジティブロックリセプタクルにグローワイヤ試験(GWT) の要件に適合したUL94 V-0定格のハウジングを組み合わせたものです。これにより、低挿入力(LIF) リセプタクルと一体型のハウジングを、自動アプリケータによる1回のクイック操作で圧着できます。また、ハウジングにリセプタクルを押し込むことができ、圧着作業現場でハーネス形態まで完了することが出来る製品になります。ストレートおよび旗型構造で187と250シリーズの両方をご用意しています。
特徴
- 1回のクイック操作でリセプタルに電線を圧着でき、ハウジングにリセプタクルを押し込むことができるアプリケータの適用価格を低減
- 低挿入力によって 、簡単な組み立と不完全な接続を防止
ターゲット市場
- 産業機械
- 業務用機器
- 生活家電製品
- HVACシステム
仕様
| 電圧 | 600VAC |
|---|---|
| 連続電流 | 3 ~ 20A, 電線サイズによる |
| 仕様温度範囲 | -40 ~ 105℃ |
| コンタクト挿入力 | 最大 27N [6.07 lbs] |
| コンタクト保持力 | 最小 89N [20 lbs] |
POD-LOK Terminals
| Part Number | Part Description |
|---|---|
| 2299282-1 | POD-LOK 250 STR. AWG 22-18 PTPBR GF |
| 2299282-2 | POD-LOK 250 STR. AWG 18-14 PTPBR GF |
| 2299282-3 | POD-LOK 250 STR. AWG 14-12 TPBR GF |
| 2299280-1 | POD-LOK 250 FLAG AWG 22-18 PTPBR GF |
| 2299280-2 | POD-LOK 250 FLAG AWG 16-14 PTPBR GF |
| 2299280-3 | POD-LOK 250 FLAG AWG 14-12 TPBR GF |
| 2317947-1 | POD-LOK 250 FLAG BACKCOVER NYLON NAT |
| 2299286-1 | POD-LOK 187 STR. AWG 24-20 PTPBR GF |
| 2299286-2 | POD-LOK 187 STR. AWG 20-16 PTPBR GF |
| 2299287-1 | POD-LOK 187 FLAG AWG 24-20 PTPBR GF |
| 2299287-2 | POD-LOK 187 FLAG AWG 20-16 PTPBR GF |
| 2317947-2 | POD-LOK 187 FLAG BACKCOVER NYLON NAT |
