新製品情報 星和電機

密閉形LED照明器具(LCPA シリーズ)

FHF32 ⾼出⼒形蛍光灯2 灯用 1 灯用 代替

LCPA2602V2(2 灯用) FHF32 ⾼出⼒形2 灯用相当
LCPA2601V2(1 灯用) FHF32 ⾼出⼒形1 灯用相当

特長

器具筐体にFRP 樹脂を採用し、耐食性に優れた密閉形LED 灯器具です。
本体にFRP 樹脂、ソケットに合成樹脂を使⽤しておりますので、耐食性・耐候性に優れております。また、この器具は防水・防じん設計により、ランプ室を密閉構造にし、制御装置は防水構造になっておりますので、安心してお使いいただけます。

・⻑寿命60,000 時間
蛍光灯に比べて約5 倍も⻑持ち。煩雑な作業場でのランプ交換が不要となります。

・直管LED ランプタイプをラインナップ
器具筐体や位置ボックス、外形・取り付け寸法は従来の密閉形蛍光灯器具(ACPC シリーズ)と同じなので、既設の場所にそのまま取り付けが可能です。

・豊富なバリエーション
必要な明るさに応じて、蛍光灯1 灯⽤相当(LCPA2601V2)/2 灯⽤相当(LCPA2602V2)からお選びいただけます。設置場所に応じて、直付形・パイプ吊形・ブラケット形・スタンド形・特殊直付形を取り揃えております。※器具取付ピッチ800mm も特注にて対応致します。

基本スペック

入力電圧、周波数

AC100V~242V、50/60Hz

消費電力

30.5W(LCPA2601V2)
58.5W(LCPA2602V2)、いずれもAC200V時

固有エネルギー消費効率

121.3lm/W(LCPA2601V2)
126.4lm/W(LCPA2602V2)、いずれもAC200V時

LEDモジュール寿命※1

60,000 時間以上

適合規格

電気⽤品安全法(PSE)、日本工業規格(JIS)、
VCCI (classA)

保護等級

IP55

使用温度範囲

-20℃〜+40℃
※連続的な低温環境ではご使⽤になれません

質量

11.5kg (LCPA260241V2直付形)

光学特性

定格光束(器具光束)

3,700 lm(LCPA2601V2)
7,400 lm(LCPA2602V2)

光源色※2

5,000K(昼白色タイプ)

平均演色評価数(Ra)

83

本体

FRP樹脂

 マイルドグレー

反射板

FRP樹脂

白色

吊下⾦具

ステンレス

メラミン樹脂焼付塗装
ポリエステル粉体塗装

パイプ/位置ボックス

鋼板/アルミダイカスト

メラミン樹脂焼付塗装

ランプ保護カバー

硬質ガラス

透明

ソケット

合成樹脂

オプション部品※3

ガード

鋼棒+
ナイロンコーティング※4

※1 LED モジュール寿命は定められた温度条件に基づいて算出した設計寿命であり使⽤環境・使⽤⽅法により寿命は異なります。
※2 3000K(電球色タイプ)も対応可能です。
※3 製品購⼊後の取り付けはできません。ご注文の際にご指示ください。
※4 特殊仕様で、ステンレス鋼線+ナイロンコーティングも対応可能です。

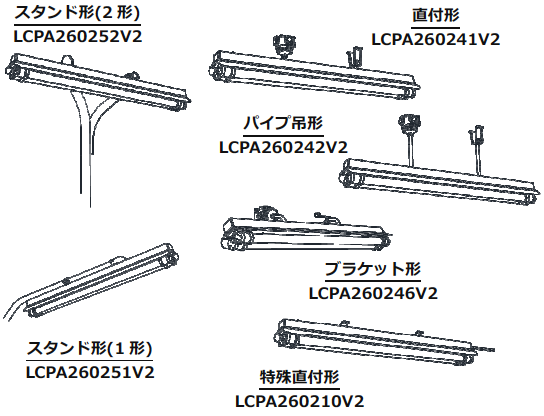

取付バリエーション

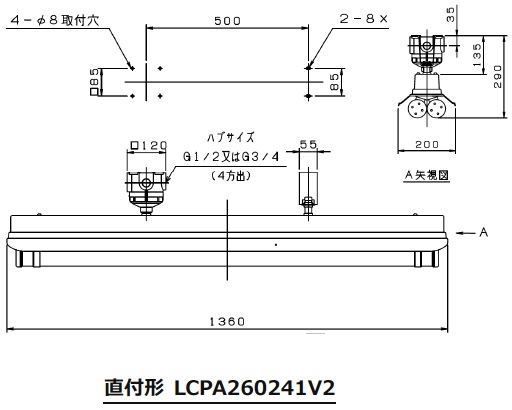

外形図 (単位:mm)

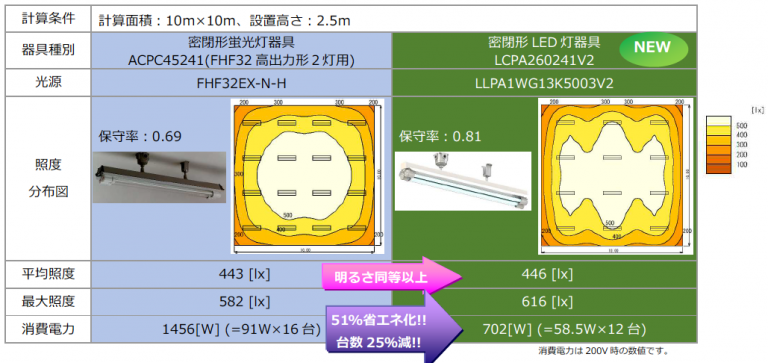

照度分布図  (密閉形蛍光灯器具ACPC シリーズとの比較)

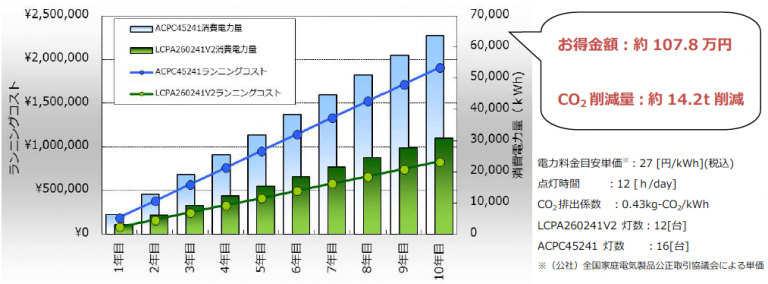

ランニングコスト比較 (密閉形蛍光灯器具ACPC シリーズとの比較)

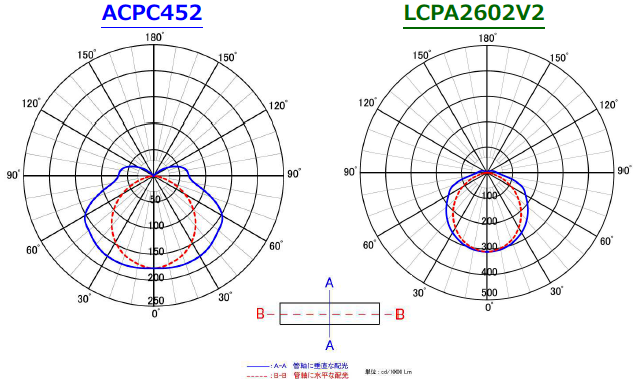

光の広がり (円配光曲線図)
