新製品情報 オーム電機

ラインナップ追加 キャプコンワイドタイプ

型式 ・ 仕様

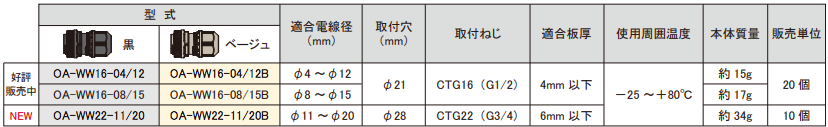

■ 耐油性タイプ ゴムブッシュ:黒 Oリング:黒

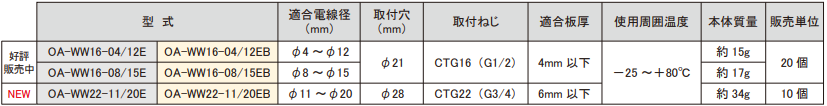

■ 耐候性タイプ ゴムブッシュ:青 Oリング:青

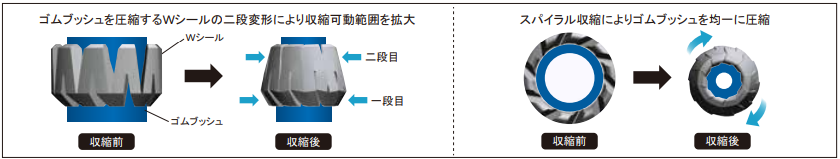

クランプ構造

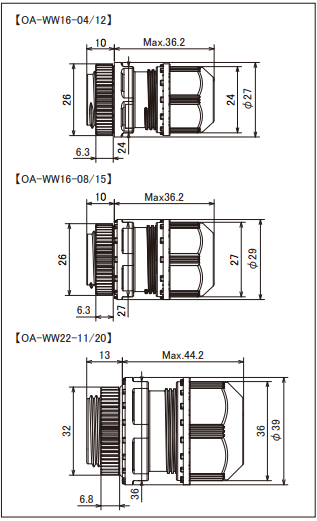

外形寸法図

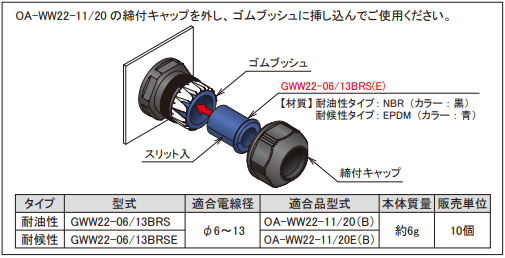

オプション型式 ・ 仕様 (ゴムブッシュ)

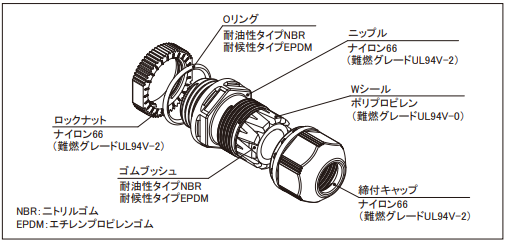

材 質

使用時の注意事項

【リミットスイッチなどのタップ加工穴への取付】 めねじ部への取付けは、ロックナットを外し、平滑面にOリングがねじれないよう取り付けてください。
・ 穴 1 つに対して電線は 1 本で使用してください。
・ 電線被服の材質、硬度により締付トルク、電線保持力が異なります。
・ 経年により電線の外径が変化すると保持力、防水性能が低下します。
・ 適合電線径以外、又は円形の電線以外(平形、平行コードなど)の使用は性能を確保できません。
・ ロックナット、締付キャップの締付量を各々適正に管理するには、ニップルをスパナ等で固定しながら締付キャップを締め付けてください。(HP 記載 技術資料 「締付量 参考値」 参照)
