新製品 大同端子製造

フェルール形端子 販売開始

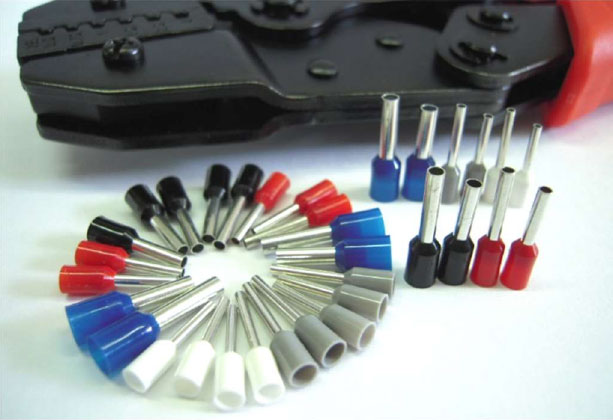

差込式端子台用絶縁被覆付 フェルール形端子

製品の特徴

ヨーロッパ式の差込式端子台に対応した、筒状形端子です。
専用工具をご使用になることでUL規格*1 にも対応いたします。

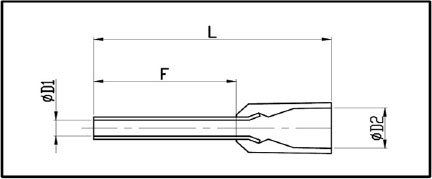

製品ラインナップ

*1:U.L, File No.E503924
*2:DIN 46228 part4 に基づく。

注)
1.フェルール形端子の材質は、スリーブ部:銅母材+錫めっき処理、被覆部:ポリアミドになります。
2.フェルール形端子の耐熱温度は-40~105℃です。
3.梱包形態はフェルール形端子:1 袋100 個、フェルール形端子専用圧着工具:1台となります。

差込式端子台用 フェルール形端子用工具 (HT-236E)

本工具での圧着作業手順

  1. ご使用の電線と、電線サイズに適合したフェルール形端子をご用意下さい。
  2. ご所有の皮剥工具で、電線の被覆部分をフェルール形端子スリーブ長に合わせて除去し、電線素線部を露出させて下さい。
  3. HT-236Eの該当するダイスにフェルール形端子をセットし、スリーブ部を潰さない程度にグリップを握り、フェルール形端子を仮固定します。
  4. 仮固定したフェルール形端子に電線素線部を通し、スリーブ先端と素線部が同位置になるまで挿入します。
  5. ラチェットが切れるまでグリップを握り、圧着作業を完了します。
