新製品 ヘラマンタイトン
熱収縮エンドキャップ（接着剤付き）
接着剤付きで簡単に防滴・防塵できる
屋内外での低電圧ケーブルの端末処理に最適！

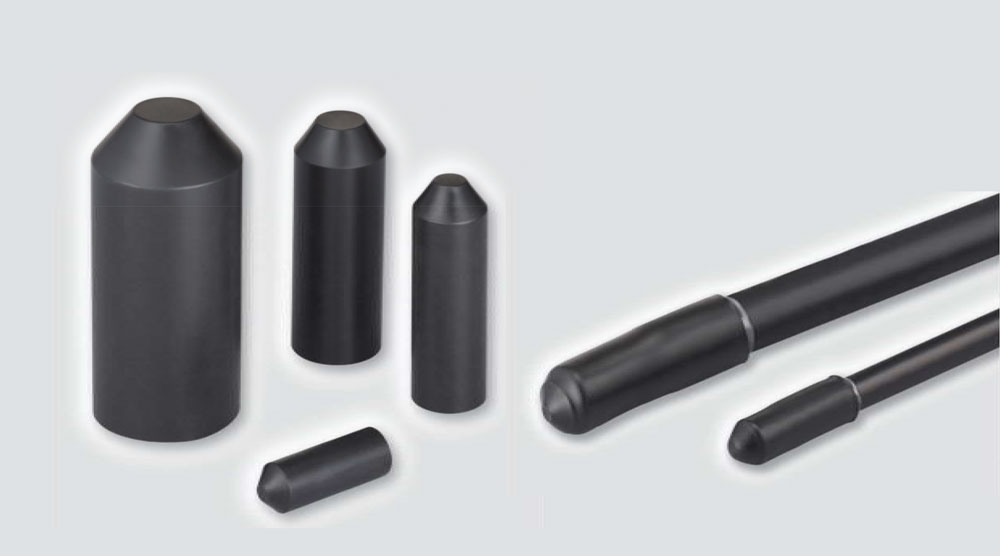

接着剤付きの熱収縮エンドキャップ
- 加熱収縮させる過程でキャップ内面の接着剤が溶けて、 簡単に防滴・防塵が可能です。
- 特殊な技能を必要とせず、 ケーブルの端末処理の作業性向上と 安定した施工品質が確保できます。
- 10個／袋の小ロット梱包です＊ 。
※：ECA-07536は5個
| 【基本特性】※保証値ではありません。 | 【代表値】 ※保証値ではありません。 | ||
| 取縮温度 | 120℃以上 | 引張強度(ASTM D 638) | 14MPa以上 |
|---|---|---|---|
| 収縮比 | 2:1以上 | 伸ぴ(ASTM D 638) | 400% |
| 連続使用温度範囲 | -55℃ -+110℃ | 絶縁耐力 | 15kV/mm以上 |
| 体積抵抗 | 1014Ω-cm以上 | ||

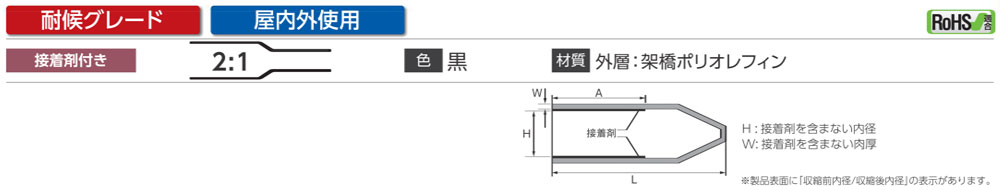

| Article-No. | 型番 | 収縮前 | 収縮後 | 適用電線外径の目安 | 販売単位(個) | |||
|---|---|---|---|---|---|---|---|---|
| H(最小) (mm) |
L (mm) |
H(最大) (mm) |
A(最小) (mm) |
W (mm) |
||||
| 922-0086 | ECA-01204 | 12.0 | 38.0 | 4.0 | 12.0 | 2.6 | 5.6~10.0 | 10 |
| 922-00087 | ECA-01405 | 14.0 | 45.0 | 5.0 | 15.0 | 2.2 | 6.8~12.0 | 10 |
| 922-00088 | ECA-02006 | 20.0 | 65.0 | 6.0 | 19.0 | 2.5 | 8.8~16.0 | 10 |
| 922-00089 | ECA-02508 | 25.0 | 75.0 | 8.5 | 23.0 | 2.5 | 11.8~20.0 | 10 |
| 922-0090 | ECA-04015 | 40.0 | 95.0 | 15.0 | 25.0 | 3.3 | 20.0~32.0 | 10 |
| 922-0091 | ECA-05526 | 55.0 | 114 | 26.0 | 36.0 | 3.5 | 31.8~48.0 | 10 |
| 922-00092 | ECA-07536 | 75.0 | 132 | 36.0 | 40.0 | 4.2 | 45.0~67.0 | 5 |
ご注意
高温多湿及び直射日光を避けて保管してください。埃や水滴がキャップ内面に付着すると、施工後の防塵・防滴性能に影響が出ることがありますので、チリや埃を避けて1呆管し、また冬期は結露にもご注意ください。
