新製品 TE Connectivity Japan

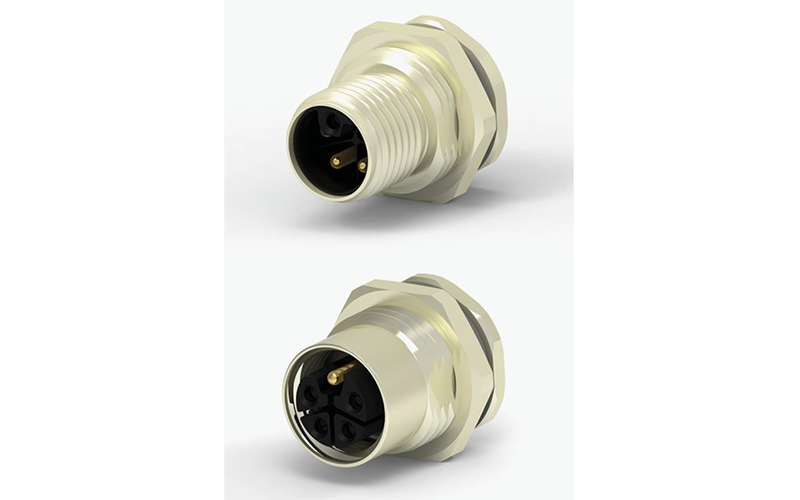

M12 Lコードパネルマウント 基板取付タイプ パワーコネクタ
TEコネクティビティ ( の M12 コネクタラインナップに新しく加わったM12L コードパワーコネクタは、パネルマウント基板取付タイプで、オートメーション機器の電源接続にハイパワー且つコンパクトなソリューションを提供します。
従来ハイパワー接続に使用されていた7/8 インチコネクタよりも最大 40 %の省スペース化を実現し、1 ピンあたり最大 16A を通電することが可能です。
保護等級IP67 適合の防塵防水性能 嵌合状態 により、粉塵の侵入から保護され、水深1 メートル以下で 30 分間の一時的な水没に耐えることができます。
また、PROFIBUS/PROFINET インターナショナルによって、 PROFINET 機器で使用される24V 電源システムの規格にも採用されております。
本製品の特長
- 標準の M12 コネクタの 4 倍の電流を通電することが可能なハイパワーソリューション
- PROFIBUS User Organization (PNO )認定機器、 I/O モジュールなどのPROFINET 機器への電源接続が可能
- 鉄粉や水滴などが飛散する過酷な環境での使用に最適

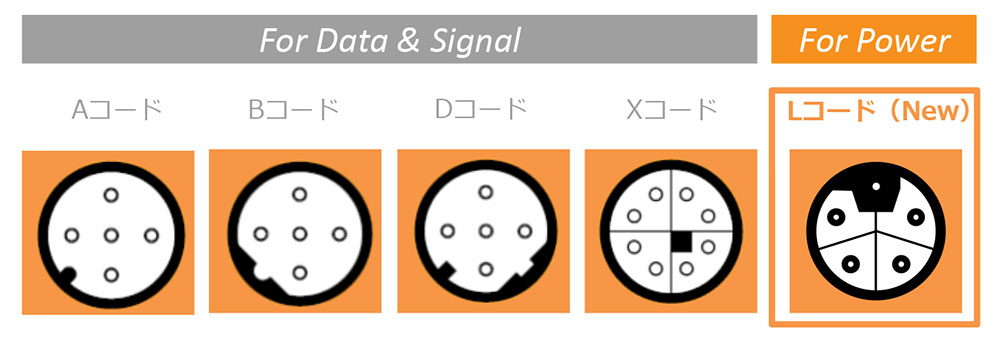

コネクタ製品ラインナップ
アプリケーション
- モータ及びドライバ
- 産業機器及びデバイス
- ロボット
- 産業用照明機器
- IOモジュール
特長
- 適用電流1ピンあたり最大16A
- 7/8インチコネクタよりも最大40%省スペース化を実現
- IP67の防塵防水性能(嵌合状態)
電気的特性
- 定格電圧: 63V (AC/DC)
- 定格電流: 16A (1ピンあたり)
機械的特性
- IP67 (嵌合状態)
- 適用温度範囲: -40°C to +85°C
材料
- ボディ: 銅合金
- ハウジング: LCP
- コンタクト: 銅合金
適用規格
- 製品規格: 108-137350
- 取付適用規格: 114-137144
- UL_E28476
製品一覧

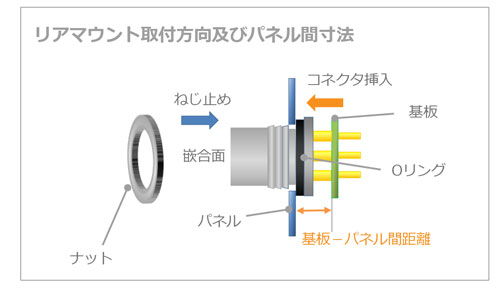

M12 Lコードストレート基板半田取付タイプ

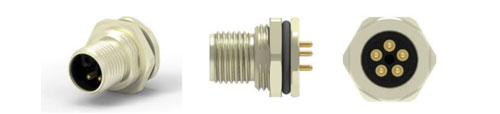

型番 | 極数 | 取付方向 | タイプ | 基板-パネル 間寸法 |
---|---|---|---|---|
T4140L12031-000 | 3 | リアマウント | オス | 4mm |
T4140L12041-000 | 4 | リアマウント | オス | 4mm |
T4140L12051-000 | 5 | リアマウント | オス | 4mm |
T4140L12031-001 | 3 | リアマウント | オス | 7mm |
T4140L12041-001 | 4 | リアマウント | オス | 7mm |
T4140L12051-001 | 5 | リアマウント | オス | 7mm |

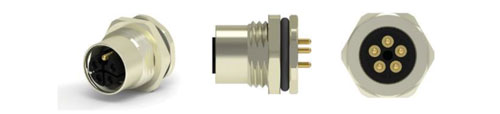

型番 | 極数 | 取付方向 | タイプ | 基板-パネル 間寸法 |
---|---|---|---|---|
T4141L12031-000 | 3 | リアマウント | メス | 4mm |
T4141L12041-000 | 4 | リアマウント | メス | 4mm |
T4141L12051-000 | 5 | リアマウント | メス | 4mm |
T4141L12031-001 | 3 | リアマウント | メス | 7mm |
T4141L12041-001 | 4 | リアマウント | メス | 7mm |
T4141L12051-001 | 5 | リアマウント | メス | 7mm |
