新製品 TE Connectivity Japan

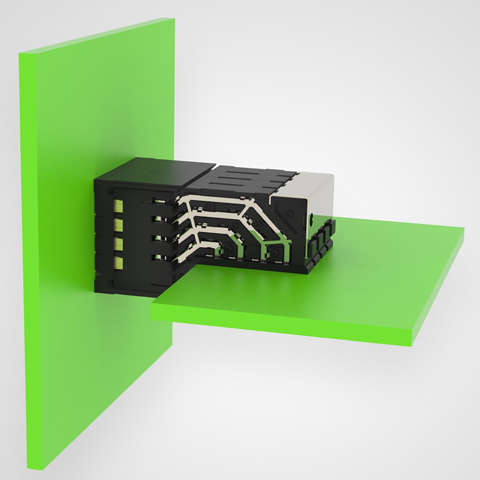

STRADA WHISPER R BACKPLANE CONNECTORS

56GPAM-4に対応した設計
112Gへのアップグレードが可能


TE Connectivityの新しいSTRADA Whisper R バックプレーンコネクタは、56G PAM-4 に対応し、さらに将来、112G PAM-4 までアップグレード可能な高速伝送設計となっています。高速伝送システムをより高速に、より容易にアップグレードが可能です。伝送経路をより最適設計することで、クロストークノイズを低く抑えていますので、112Gへの移行も容易です。

主な特徴

  • 新しい高速伝送設計がルーティング性能を犠牲を犠牲にすることなく性能の向上。
  • 次世代112GSTRADAWhisperAbsoluteコネクタの開発に同じ伝送設計を使用。
  • STRADAWhisper コネクタシリーズとして、下位互換性を維持しており、嵌合互換可能。
  • STRADA Whisperコネクタと同等のクロス・トークおよび挿入損失性能有。
  • 85Ωと100 Ω 用途に対応。
  • ノイズ遮断および360 度のグラウンディング設計によりスキューを最小化。
  • 2.5 mm のワイプの長さで、1.5 mm の抜去状態でも良好な電気性能を保証。
  • STRADA Whisper コネクタと同じ電気性能を維持。
  • 完全自動化アセンブリプロセスで製造され、より費用対効果の高いソリューション。

アプリケーション

  • データセンタ
  • サーバおよびストレージ
  • ワイヤレスインフラストラクチャ(例えば5GBBU)
  • 光伝送
  • コアルーティング
  • スイッチング
  • ネットワーク
  • 基地局
  • 計測機器

電気的特性

  • 信号LLCR 初期値最大:200mΩ
  • 絶縁抵抗:最小1000 mΩ
  • 定格電圧:80Vac
  • 定格電流:1 ピン当たり0.5A

機械的特性

  • ワイプの長さ:2.50mm
  • 嵌合力:グラウンドを含む作動ペアにつき最大2.50 N
  • 引抜力:グラウンドを含む作動ぺアにつき最小0. 31N
  • プレスフィット挿入力:1 ピン当たり最大17.8N

材料

  • コンタクト:銅合金
  • メッキ:TELCORDIAGR-1217-COREに基づく
  • ハウジング:熱可塑性樹脂、UL94V-0

UL規格

  • ULE28476
型番 概要
2356426-1 RA REC ASSY 4X4, 92OHM PIR WHISPER R
2356429-1 RA REC ASSY 4X6, 92OHM PIR WHISPER R
2329739-1 RA REC ASSY 4X8, 92OHM PIR WHISPER R
2187724-1 SW PIR HDR BP, 92OHM, 4X4 OEW
2187726-1 SW PIR HDR BP, 92OHM, 4X6 OEW
2187799-1 SW PIR HDR BP, 92OHM, 4X8 DEW
