高周波RF コネクタ
最大67GHzまでの高速伝送に対応

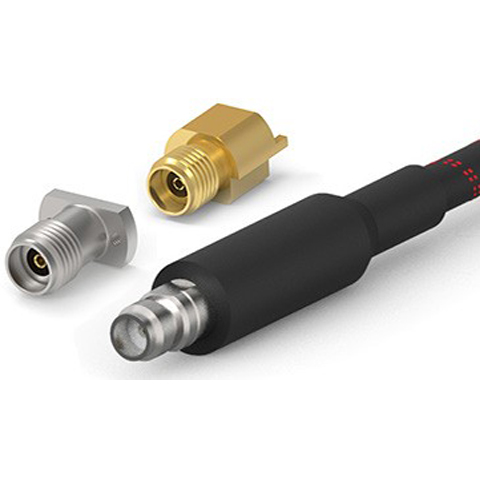

TEConnectivity(TE)の新しい高周波RFコネクタおよび試験用ケーブルアセンブリは最大67GHzまでサポートし、計測機器にはもちろん、過酷な環境条件下で使用されるアプリケーションにも最適です。
本製品は挿入損失とVSWR(電圧定在波比)が非常に低く、他社製品とも嵌合互換です。また、高性能、高品質にもかかわらす、適正な価格、納期にてお届けできます。
主な特徴
- 非常に低い挿入損失とVSWR を備え、最大67 GHz の高周波に対応した性能を提供。
- 3.5mm(APC3.5)、2.92mm(Kコネクタ)、2.40mm (APC-2.4)コネクタおよび1.85mm (Vコネクタ)RF コネクタと関連した試験用ケーブルアセンブリの幅広い標準ポートフォリオを用意。
- コネクタとケーブルアセンブリは多くのお客様のニーズを満たすようにカスタマイズが可能。
アプリケーション
- ATE (自動試験装置)
- ベンチトップ
- モジュール
- 医療用監視装置
- 自動車レーダー
電気的特性
RFコネクタ
- 周波数:最大67 GHz
- 絶縁抵抗:5000 mΩ以上
- 接触抵抗(中心/外部コンタクト): 3.0/2.0 mΩ以下
- 定格電圧:最大335 V RMS
- 耐電圧:最大1000 V RMS
- 挿入損失:最大0.05 ~0.1*SQRT(F) dB
- VSWR: 最大1.5
ケーブルアセンブリ
- 周波数:最大67 GHz
- 通常挿入損失:2.9 ~7dB/m
- VSWR: 最大1.3
- 通常位相安定性:±5°
- 通常振幅安定性:±0.1 ~±0.5dB
機械的特性
RFコネクタ
- 推奨締め付けトルク:7 ~10In-lbs
- 嵌合力:最大2.0 In/lbs
- 中心コンタクトの保持力(軸方向):6.0lbs
- 挿抜回数:500回
ケーブルアセンブリ
- 使用温度範囲:-40 ~85°C
- 最小曲げ半径(静止):20 ~54mm
- 最小曲げ半径(反復):50 ~108mm
型番 | 概要 |
---|---|
2081570-1 | 2.92MM JACK 2 HOLE FLANGE RECEPTACLE |
2081570-2 | 2.92MM JACK 2 HOLE FLANGE RECEPTACLE |
2081934-1 | 2.92MM JACK PCB EDGE LAUNCH |
2081935-1 | 2.4MM JACK 4-HOLE FLANGE RECEPTACLE |
2081936-1 | 2.4MM JACK 2-HOLE FLANGE SOLDERLESS |
2081937-1 | 1.85MM JACK 2-HOLE FLANGE SOLDERLESS |
1-2016663-0 | 3.5 M DOUBLE,26.5G,1.0M,WITH ARMOR,BRAID |
1-2016662-0 | 2.92 M DOUBEL,40G,1.M,WITH ARMOR,BRAID |
1-2016661-0 | 2.40 M DOUBLE,50G,1.0M,WITH ARMOR,BRAID |
1-2016659-0 | 1.85 F DOUBLE,67G,1.0M WITH ARMOR,BRAID |
1-2016658-0 | N M DOUBLE,18G,1.0M WITH ARMOR,PUR |
1-2016656-0 | SMA M DOUBLE,18G,1.0M WITH ARMOR,PUR |
1-2016657-0 | N M DOUBLE,18G,1.0M WITHOUT ARMOR |
1-2016655-0 | SMA M DOUBLE,18G,1.0M WITHOUT ARMOR |
1-2016703-0 | N M TO SMA M,18G,1.0M WITH ARMOR |
