新製品 ヘラマンタイトン

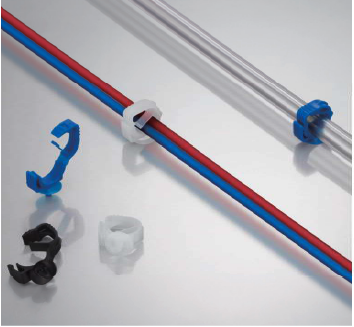

ホルダークリップ HC513FT4Jシリーズ
ファーツリー形状の固定部で幅広い板厚に対応!部品点数の削減に効果的！
- ドーム型の支えが付いているため、パネルに取り付けた後でも安定した固定ができ、埃などが侵入しにくい形状です。
- クリップ部は開閉できるデザインのため、メンテナンス時にハーネスを動かしたり、取り外すことも可能です。

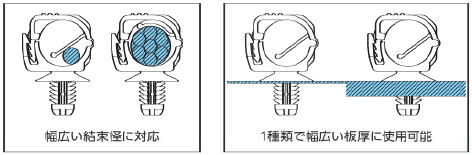

- マウント部のデザインは、ヘラマンタイトン独自のファーツリー（もみの木）形状を採用しており、１種類で幅広い範囲の板厚に対応します。
| 付番 | 材質 | グレード | UL難燃グレード (主原料) |
色 | 使用温度範囲 |
|---|---|---|---|---|---|
| なし | 66ナイロン | 標準 | UL94V-2 | 乳白 | -40℃～+85℃ |
| -HSW | 耐熱・耐候 | UL94V-2 | 黒 | -40℃～+110℃ | |
| -ETFE | ふっ素樹脂(ETFE) | 耐熱・耐薬品 | UL94V-0 | 青 | -80℃～+170℃ |
※1:HC513FT4J-ETFE（ふっ素樹脂製）はハロゲンフリーではありません。

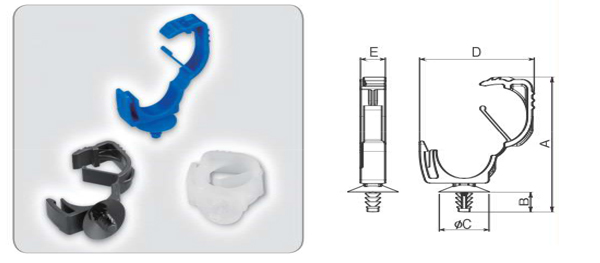

型番表
| Article-No. | 型番 | 最大結束径 Φ(mm) |
寸法(mm) | マウント部引抜強度 (最小値) N(kgf) |
取付板厚(mm) | 適用穴径 Φ(mm) |
適用メネジ | 販売単位(個) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A (参考値) |
B (参考値) |
ΦC (参考値) |
D (参考値) |
E | 袋 | ケース | |||||||
 151-03160 |
HC513FT4」 | 13.0 | (38.2) | (5.6) | (14.0) | (32.3) | 7.0 | 30(3.06) | 1.0～3.0 | 3.3～4.0 | M4 | 100 | 5,000 |
| 151-03161 |
HC513FT4J-HSW | ||||||||||||
| 151-03162 |
HC513FT4J-ETFE | 6.8 | 20(2.04) | 100 | 2,500 | ||||||||
マークは再結束可能な製品に付与しています。
