新製品 TE Connectivity Japan

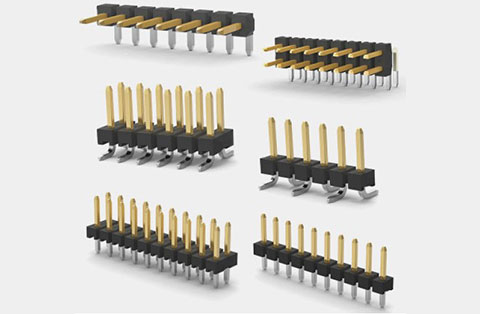

AMPMODU 2mm Breakaway Headers
他社のリセプタクルとの相互嵌合性を実現。
既存の2.54mm と比較して、PCBの基板占有スペースを38% 低減。
AMPMODU 2mm コネクタシリーズは、信頼性の高い基板対基板および電線対基板ヘッダを各種取り揃えています。
新しいブレーカウェイヘッダは2mmピッチで、標準の2.54mmピッチタイプより約38% 実装基板上の占有面積を削減しました。これにより、お客様は基板上により多くの他部品を実装することができます。
本コネクタは他社製品との相互嵌合性があり、多くの他社リセプタクルと組み合わせることができます。
今回紹介する製品シリーズは、表面実装、スルーホールリフロー(THR/PIP) および従来のディッピングタイプがあり、幅広い実装方法に対応しています。
本製品には1 列と2 列タイプがあり、さまざまなタイプの製品梱包仕様にも対応するようバルク、チューブ、テープおよびリールパッケージングが用意されています。
主な特徴
- 他社のリセプタクルとの相互嵌合性を実現しました。
- 既存2.54mmピッチタイプと比較して、基板実装面積を38% 削減しています。
- 表面実装、スルーホールリフロ等いろいろな実装方法に対応しています。
主な仕様
- ピッチ:2.00mm
- コンタクト寸法:0.50mm 角ピン
- コネクタサイズ:1列当たり2~25 極で1 列と2 列タイプがあります。
- 基板厚さ:1.6mm ~2.4mmに対応します。
- 環境適合性:オペレーティング環境クラスIII
機械的特性
- 動作温度:-40 ~105°C
- リフローはんだ:260°Cまで可能
- 振動:振動中1マイクロ秒を超える瞬断を生じない
材料
- めっき:
0.76μm 金、0.38μm 金、
0.1μm(金フラッシュ)、錫めっき - ハウジング材料:高耐熱、熱可塑性樹脂、UL 94V0、黒
アプリケーション
- PLC
- サーボドライブ
- 産業用制御
- マテリアルハンドリング
- 計測・試験機器
- ビルオートメーション
電気的特性
- 電流定格:2A(最大)
- 耐電圧:500VAC
- 動作電圧:125VDC
用途/製品コンプライアンス
- RoHS & REACH準拠
- UL認証
- 製品規格:108-64040
- 取付適用規格:114-32259
型番表
型番 | 概要 |
---|---|
1-2355045-0 | 10P,2MM,BRK HDR,SRVT,2.8,0.1AU,TB |
1-2355182-0 | 10P,2MM,BRK HDR,SRVT,2.8,0.76AU,TB |
1-2842102-0 | 10P,2MM,BRK HDR,SRVT,SMD,0.1AU,TR W/CAP |
1-2842104-0 | 10P,2MM,BRK HDR,SRVT,SMD,0.76AU,TR W/CAP |
1-2842126-0 | 20P,2MM,BRK HDR,DRVT,2.8,0.1AU,TB |
1-2842128-0 | 20P,2MM,BRK HDR,DRVT,2.8,0.76AU,TB |
1-2842142-0 | 20P,2MM,BRK HDR,DRVT,SMD,0.1AU,TR W/CAP |
1-2842144-0 | 20P,2MM,BRK HDR,DRVT,SMD,0.76AU,TR W/CAP |
2355045-3 | 3P,2MM,BRK HDR,SRVT,2.8,0.1AU,TB |
2355045-4 | 4P,2MM,BRK HDR,SRVT,2.8,0.1AU,TB |
2355045-5 | 5P,2MM,BRK HDR,SRVT,2.8,0.1AU,TB |
2355045-6 | 6P,2MM,BRK HDR,SRVT,2.8,0.1AU,TB |
2355182-3 | 3P,2MM,BRK HDR,SRVT,2.8,0.76AU,TB |
2355182-4 | 4P,2MM,BRK HDR,SRVT,2.8,0.76AU,TB |
2355182-5 | 5P,2MM,BRK HDR,SRVT,2.8,0.76AU,TB |
2355182-6 | 6P,2MM,BRK HDR,SRVT,2.8,0.76AU,TB |
2842102-3 | 3P,2MM,BRK HDR,SRVT,SMD,0.1AU,TR W/CAP |
2842102-4 | 4P,2MM,BRK HDR,SRVT,SMD,0.1AU,TR W/CAP |
2842102-6 | 6P,2MM,BRK HDR,SRVT,SMD,0.1AU,TR W/CAP |
2842104-3 | 3P,2MM,BRK HDR,SRVT,SMD,0.76AU,TR W/CAP |
2842104-4 | 4P,2MM,BRK HDR,SRVT,SMD,0.76AU,TR W/CAP |
2842104-6 | 6P,2MM,BRK HDR,SRVT,SMD,0.76AU,TR W/CAP |
2842126-3 | 6P,2MM,BRK HDR,DRVT,2.8,0.1AU,TB |
2842126-4 | 8P,2MM,BRK HDR,DRVT,2.8,0.1AU,TB |
2842126-5 | 10P,2MM,BRK HDR,DRVT,2.8,0.1AU,TB |
2842126-6 | 12P,2MM,BRK HDR,DRVT,2.8,0.1AU,TB |
2842126-7 | 14P,2MM,BRK HDR,DRVT,2.8,0.1AU,TB |
2842128-3 | 6P,2MM,BRK HDR,DRVT,2.8,0.76AU,TB |
2842128-4 | 8P,2MM,BRK HDR,DRVT,2.8,0.76AU,TB |
2842128-5 | 10P,2MM,BRK HDR,DRVT,2.8,0.76AU,TB |
2842128-6 | 12P,2MM,BRK HDR,DRVT,2.8,0.76AU,TB |
2842128-7 | 14P,2MM,BRK HDR,DRVT,2.8,0.76AU,TB |
2842142-3 | 6P,2MM,BRK HDR,DRVT,SMD,0.1AU,TR W/CAP |
2842142-4 | 8P,2MM,BRK HDR,DRVT,SMD,0.1AU,TR W/CAP |
2842142-5 | 10P,2MM,BRK HDR,DRVT,SMD,0.1AU,TR W/CAP |
2842142-6 | 12P,2MM,BRK HDR,DRVT,SMD,0.1AU,TR W/CAP |
2842142-7 | 14P,2MM,BRK HDR,DRVT,SMD,0.1AU,TR W/CAP |
2842144-3 | 6P,2MM,BRK HDR,DRVT,SMD,0.76AU,TR W/CAP |
2842144-4 | 8P,2MM,BRK HDR,DRVT,SMD,0.76AU,TR W/CAP |
2842144-5 | 10P,2MM,BRK HDR,DRVT,SMD,0.76AU,TR W/CAP |
2842144-6 | 12P,2MM,BRK HDR,DRVT,SMD,0.76AU,TR W/CAP |
2842144-7 | 14P,2MM,BRK HDR,DRVT,SMD,0.76AU,TR W/CAP |
