注目製品 TE Connectivity Japan

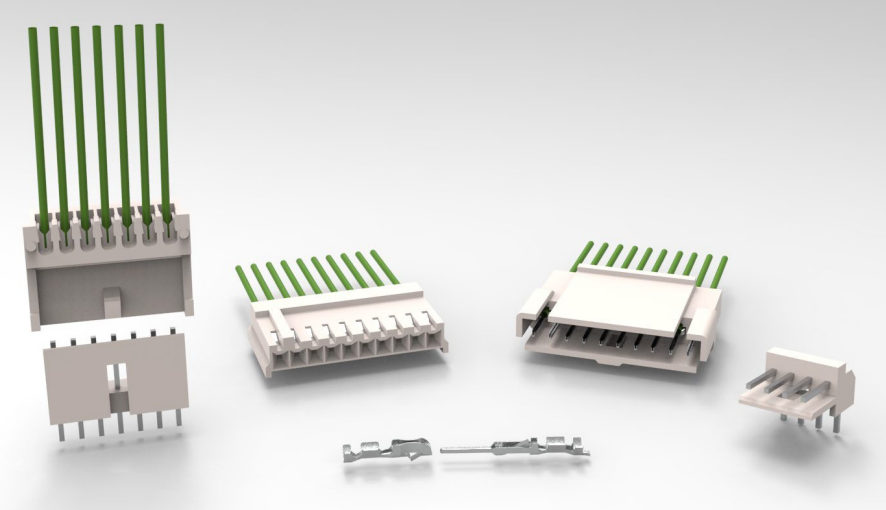

エコノミー インターコネクション シリーズ (EIS) コネクタ

小型で確実なロックを実現した電線対電線及び電線対基板の接続ソリューション

製品仕様

項目 仕様
コンタクトピッチ 2.5mm / 5mm (水平タイプポストヘッダー)
極数 2 – 20極
定格電圧 250V AC / 350V DC
定格電流 2 – 5A (温度上昇30℃における規格)
使用温度範囲 -20℃~95℃
挿抜回数 10回
適用電線サイズ AWG 30 (0.05m㎡) ~ AWG20 (0.52m㎡)
適用ケーブル外径 Φ1.0 ~ 1.9mm

製品規格

規格 番号
製品規格 108-5118
試験報告書 501-5044
取扱説明書 411-5073
取付適用規格 スタンダードタイプ: 114-5035 / 低背タイプ: 114-5051

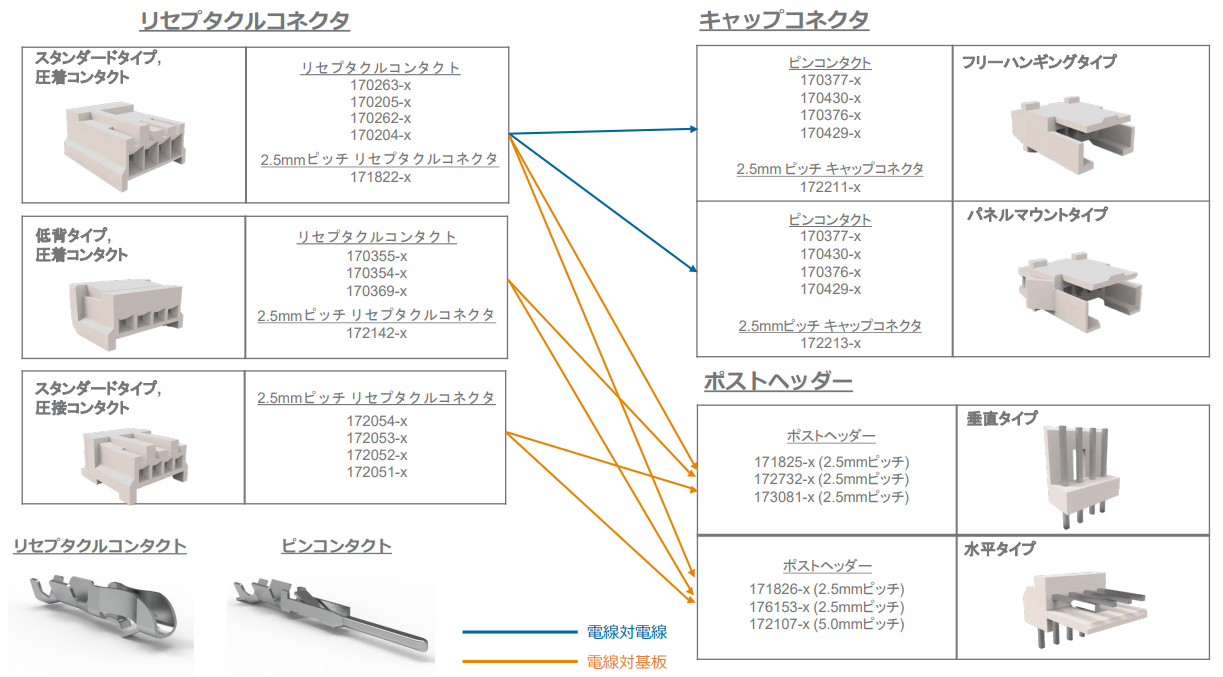

ラインナップ及び嵌合の組み合わせ



ツールオプション

圧着コンタクト

タイプ 型番 コンタクト 電線サイズ
AWG
ハンドツール アプリケータ
ストリップ バラ
スタンダード
タイプ
170263 170205 リセプタクル 30-26 91562-1 2151084-1
170377 170430 ピン 91570-1
170262 170204 リセプタクル 26-20 91556-1 2151138-1
170376 170429 ピン 91566-1
低背タイプ 170355 リセプタクル 30-26 724663-1 2266701-1
170354 170369 リセプタクル 26-22 91571-1

圧接ハウジング

タイプ リセプタクルコネクタ
型番
電線サイズ
AWG
ピストルツール
型番
ミニプレス
型番
スタンダードタイプ 172054 28 755425-1 723860-1
172053 26
172052 24
172051 22
