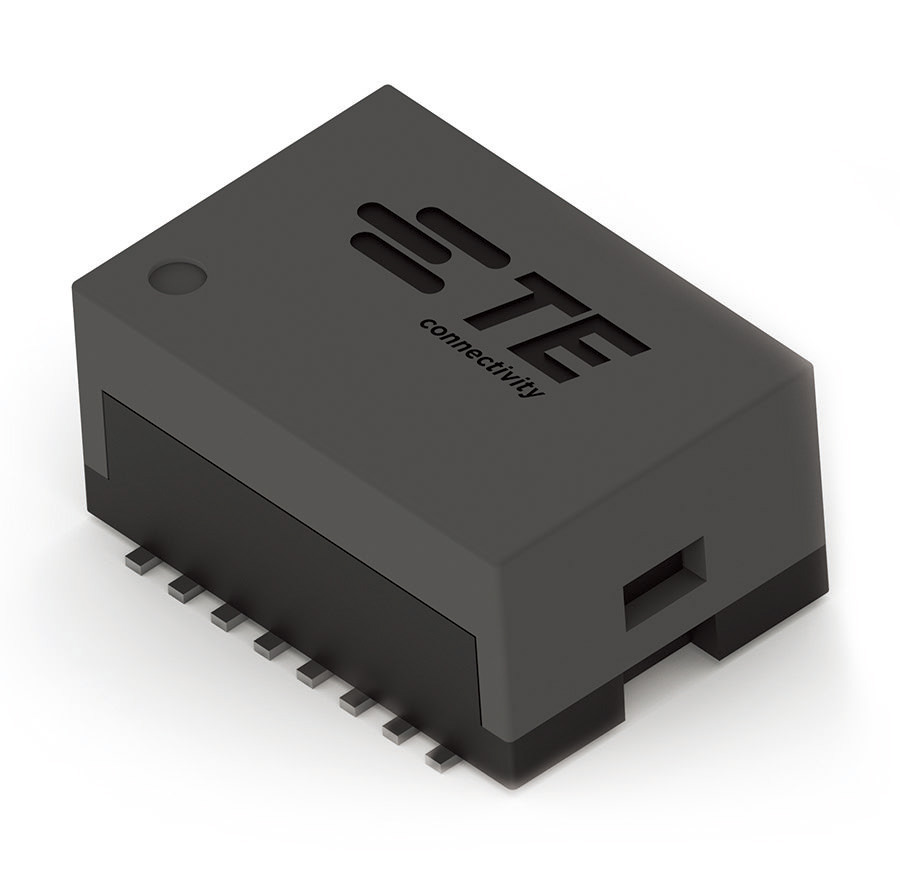

TEの産業用ディスクリートマグネティクス（パルストランス）は、イーサネットインターフェースの設計において、伝送特性を改善するための最適化と過電圧保護と共に格別な設計の柔軟性を実現いたします。ピーク温度260℃のリフロー温度プロファイルに対応し、その他の基板実装部品と同時に、1回のリフロー実装工程で基板アセンブリが製造できるため、製造工程の短縮に繋がります。更に、動作温度範囲を-40℃から105℃に拡張し、周囲温度が高く、以前は使用が困難だった産業機器への適用も可能になりました。

この新しい産業用ディスクリートマグネティクス（パルストランス）は、TEのパルストランス内蔵RJ45ジャックコネクタや、あらゆるイーサネット接続ソリューションを提供いたします。非常に費用対効果の高い本部品の用途は、PLC、IO モジュール、サーボドライバー、産業用パソコン – そして、イーサネット接続を要するあらゆる産業用アプリケーションになります。

特長

• EMIノイズ耐性や耐過電圧特性の改善と共に
• 柔軟なイーサネットインターフェースの設計を実現
• 機器組み立て/製造プロセスの短縮を実現

アプリケーション

• プログラマブルロジックコントローラ（PLC）
• IOモジュール
• サーボドライバー（サーボアンプ）
• 工業用パソコン
• その他産業用イーサネットアプリケーション

主な利点

• 拡張された動作温度範囲:-40°C to +105°C
• ピーク温度260°C リフロー実装対応

材料特性

• UL 94 V-0
• 耐湿性 レベル 1

製品規格及び取扱説明書

• 製品規格: 108-94693
• 取付適用規格: 114-94555

機械的特性

• 動作温度範囲: -40°C to+105°C
• 表面実装仕様（オプションでスルーホール実装仕様もご用意）
• 開放部のないパッケージ

電気的特性

• 10/100 Mbps, 1 Gbps イーサネット
• 耐電圧 1500 VAC rms
• 電圧モード及び電流モード対応
• ＰoＥ用 三線 チョーク式

製品リスト

製品型番	製品名	伝送速度	ボート数	PoE	梱包形態	梱包形態
2337822-1	ディスクリート イーサネット マグネティクス1 ポート SMT	10/100Mbps	1	No	エンボステープ
2337826-1	ディスクリート イーサネット マグネティクス3 ポート SMT	10/100Mbps	3	No	エンボステープ
2337822-4	ディスクリート イーサネット マグネティクス1 ポート SMT	10/100Mbps	1	Yes	エンボステープ
2337822-2	ディスクリート イーサネット マグネティクス1 ポート SMT	1Gbps	1	No	エンボステープ
2337824-2	ディスクリート イーサネット マグネティクス2 ポート SMT	1Gbps	2	No	エンボステープ
2337822-5	ディスクリート イーサネット マグネティクス1ポート SMT	1Gbps	1	Yes	エンボステープ
2337824-4	ディスクリート イーサネット マグネティクス2 ポート SMT	1Gbps	2	Yes	エンボステープ
5-2337822-1	ディスクリート イーサネット マグネティクス1 ポート SMT	10/100Mbps	1	No	チューブ
5-2337826-1	ディスクリート イーサネット マグネティクス3 ポート SMT	10/100Mbps	3	No	チューブ
5-2337822-4	ディスクリート イーサネット マグネティクス1ポート SMT	10/100Mbps	1	Yes	チューブ
5-2337822-2	ディスクリート イーサネット マグネティクス1ポート SMT	1Gbps	1	No	チューブ
5-2337824-2	ディスクリート イーサネット マグネティクス2 ポート SMT	1Gbps	2	No	チューブ
5-2337822-5	ディスクリート イーサネット マグネティクス1ポート SMT	1Gbps	1	Yes	チューブ
5-2337824-4	ディスクリート イーサネット マグネティクス2 ポート SMT	1Gbps	2	Yes	チューブ
