Pクランプ

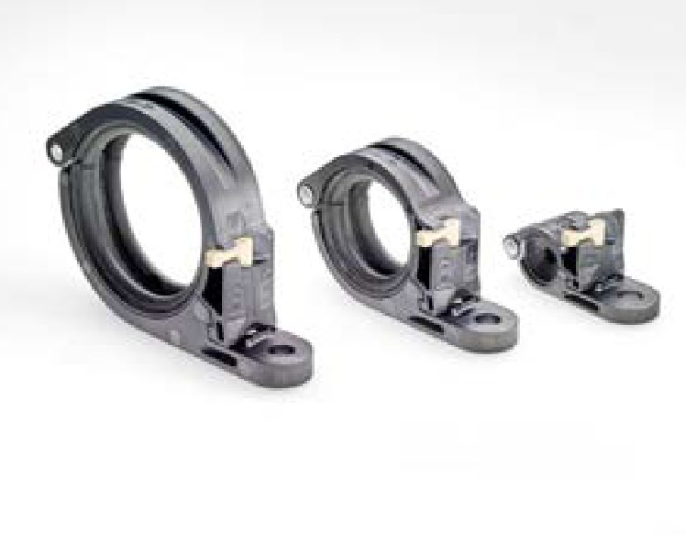

TE コネクティビティ Pクランプ

次世代アセンブリの実現

  • 迅速な取り付けを可能とする柔軟で作業性に優れたデザイン
  • 配線処理に於ける新しい「ツールレス(取り付工具 不要)」
    スタンダードを提供します

TE ConnectivityのPクランプは、ケーブルハーネスを処理するための軽量で、ワンタッチでケーブルをクランプすることができる、効率的 なソリューションです。
本製品は、10種の型番により、21種類のケーブルクランプサイズ(規格 : AS21919P)に対応可能なデザインとなっており、取り付け時間の短 縮と軽量化により、標準のAS21919Pクランプよりも、お客様の工数を削減することで、ケーブルクランプ処理工程のトータルコストダウンを実現し ます。
Pクランプにより、エンジニア、現場の作業者の方々は、標準のAS21919 P-Clampの枠を超えて、電気配線システ ムや、流体の配管システムの配線、配管方法を柔軟に検討することができます。 Pクランプは、個別の取り付け機 能とロック機能を兼ね備えており、ケーブル類の迅速な取り付けをするだけでなく、 工具不要のロック機能により、 現場の作業者は狭い場所や手の届きにくい場所でPクランプを安全にロックできます。

迅速

  • 標準のAS21919 Pクランプよりも速い取り付け時間
  • クイックロック機能により、現場の作業者は必要に応じてクランプをすばやく開閉可能
  • 工具不要のロックメカニズムでFOD(異物混入による損 傷)のリスクを最小化

柔軟性

  • 個別の取り付けおよびクランプ機能により、柔軟 かつモジュール式のアセンブリが可能。
  • 高強度のPEEK素材により、軽量且つ 堅牢性を実現。

作業性

  • 工具不要のロックおよびロック解除機能により、ハーネス の取り付けと再作業を迅速かつ快適に行うことが可能
  • 作業性の向上により、取り付け時間を短縮化

アプリケーション

  • 民間航空機
  • 防衛用航空機・宇宙
  • 産業機器、防衛機器、船舶機器
  • 鉄道車両
  • 自動車、建設機械

機械的特性

  • 温度温度範囲: -65°C ~ +85°C
  • 流体抵抗:燃料、防氷剤、オイル、洗浄剤
  • 耐荷重:50ポンド。 静的(全方向)
  • 振動: 27 グラム

材料

  • 主な材料:航空宇宙グレードのPEEK
  • クッション素材:SAE AMS3207に基づく
  • クロロプレン

規格・仕様

  • SAE AS23190 Type 3, Class

型番リスト

製品名 部品番号 部品説明
THA-PDKG-03 EM7078-000 Composite P-Clamp, Size 03,dual cushion
THA-PDKG-05 EM7079-000 Composite P-Clamp, Size 05,dual cushion
THA-PDKG-07 EM7080-000 Composite P-Clamp, Size 07,dual cushion
THA-PDKG-09 EM7081-000 Composite P-Clamp, Size 09,dual cushion
THA-PDKG-11 EM7082-000 Composite P-Clamp, Size 11,dual cushion
THA-PDKG-13 EM7083-000 Composite P-Clamp, Size 13,dual cushion
THA-PDKG-15 EM7084-000 Composite P-Clamp, Size 15,dual cushion
THA-PDKG-17 EM7084-000 Composite P-Clamp, Size 17,dual cushion
THA-PDKG-19 EM7086-000 Composite P-Clamp, Size 19, dual cushion
THA-PDKG-21 EM7087-000 Composite P-Clamp, Size 21, dual cushion
