注目製品 三菱電機

MELSEC iQ-Rシリーズ CC-Link IE TSN対応モーションユニット RD78G

コンセプト

特長

マルチコアのプロセッサを搭載したモーションユニットはCC-Link IE TSNに対応することで、より高速、より大規模なシステムを構築できます。

  • ファンクションブロック(FB)から位置決めデータを入力するだけで、直線補間などを簡単に実行可能です。
  • 一つのネットワークでサーボアンプ、入出力ユニットなどを接続して、サーボシステムを自在に制御できます。
  • 一貫したエンジニアリング環境でシステム設計からデバッグ、メンテナンスまで対応できます。
  • モーションユニットでのプログラミングにより、シーケンサCPU との負荷分散が可能になり、軸数拡張と性能維持の両立ができます。
RD78GHV
RD78GHW
RD78G4/RD78G8
RD78G16/RD78G32
RD78G64
●最大制御軸数:
RD78GHV 128軸/ユニット
RD78GHW 256軸/ユニット
●最小演算周期*1:31.25 [μs]
●ST言語のプログラム容量:
内蔵ROM最大64 [MB] + SDメモリカード
*1. 最小演算周期は機種や制御軸数により異なります。

●最大制御軸数:
RD78G64 64軸/ユニット
●最小演算周期*1:62.5 [μs] [機能UP]
●ST言語のプログラム容量:
内蔵ROM最大16 [MB] + SDメモリカード
*1. 最小演算周期は機種や制御軸数により異なります。

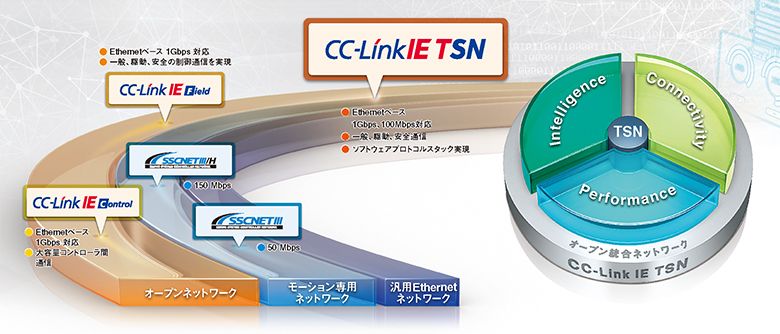

生産現場とITシステムを融合するオープン統合ネットワークCC-Link IE TSN

CC-Link IE TSNは、サイクリック通信でリアルタイム性を保証した制御を実施しながら、ITシステムとの情報通信が混在可能なネットワークです。
多様な機器を用いたフレキシブルなシステム構築が可能で、優れたメンテナンス機能を備えているため、工場全体のIIoTインフラ構築に最適なネットワークです。

*TSN: Time Sensitive Networking
*IIoT: Industrial Internet of Things

CC-Link IE TSNの詳細はこちら

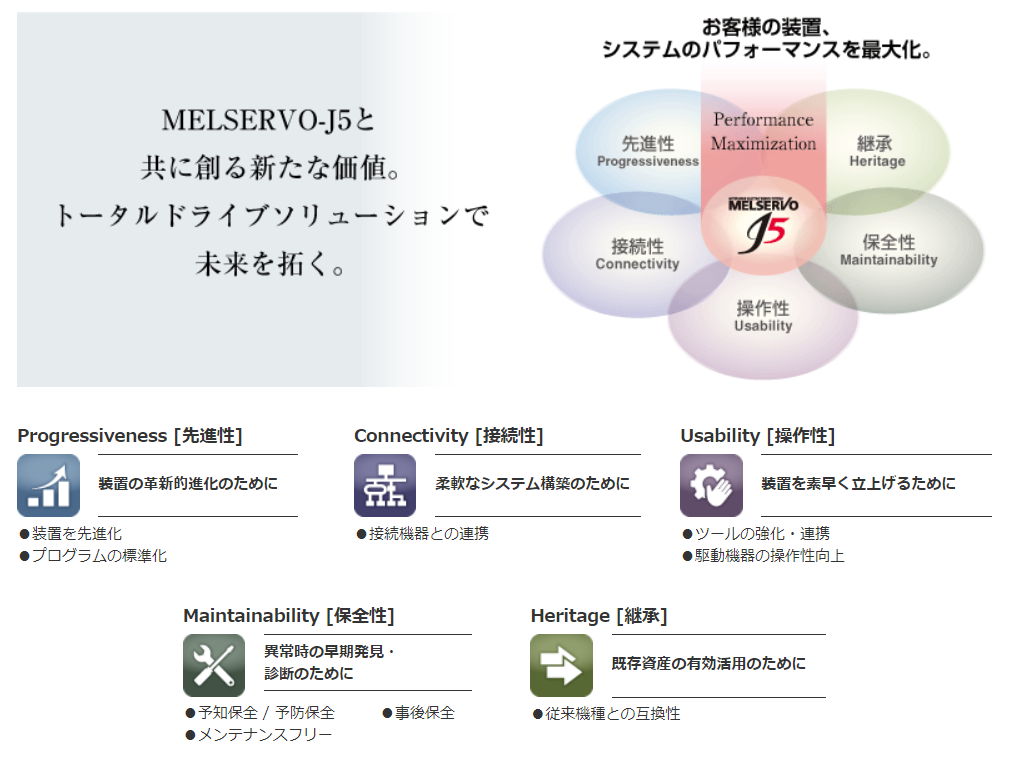

サーボアンプMR-J5(W)-G

サーボアンプMELSERVO-J5シリーズは独自の制御エンジンを更に進化させた業界最高レベルの高性能サーボアンプです。
CC-Link IE TSNと接続でき、高速・高精度なモーション制御が可能です。多軸一体サーボアンプは1ユニットでサーボモータ2~3台を駆動でき、省スペース、省配線、低コストを実現できます。

MELSERVO-J5の詳細はこちら
