VCM(ボイスコイルモータ）MM40C
新電元メカトロニクスのVCMは、制御性に優れたアクチュエータです。 MM30Cの推カアップ版としてMM40Cをラインナップしました。
微細な推力制御や窟速・高精度の位置制御にお使いいただけます。
50年以上に及ぶソレノイド生産のノウハウを生かした高性能、高信頼性で 新しい領域への応用を可能とします。
コイル定格
| 作動周期 | 100％（連続） | 50％ | 25％ | 10％ |
|---|---|---|---|---|
| 最大通電時間（秒） | ∞ | 30 | 10 | 5 |
| 電力（W） | 2 | 4 | 8 | 20 |
| 型式 | 抵抗値 | 電圧[V] | |||
|---|---|---|---|---|---|
| MM40C-06 | 17.6Q | 6 | 8.5 | 12 | 19 |
| MM40C-12 | 71.4Q | 12 | 17 | 24 | 38 |
フィードバック制御等を行う場合など、駆動電圧が一定にならない場合には、平均駆動電力が連続定格（作動周期100％の電力）以内に収まるようにしてください。
一般定格
| 絶縁耐圧 | AC500V 50/60Hz 1分間（常温、常湿） 又は AC600V 50/60Hz 1秒間 |
|---|---|
| 絶縁抵抗 | DC500Vメガーにて 100MΩ以上（常温、常湿） |
| 耐熱クラス | 105℃（A） |
| 使用環境 | 周囲温度：-20℃～60℃ 凍結しないこと 周囲湿度：5％～85％RH 結露しないこと 雰囲気：腐食性ガス、塵埃、金属粉の無いこと |

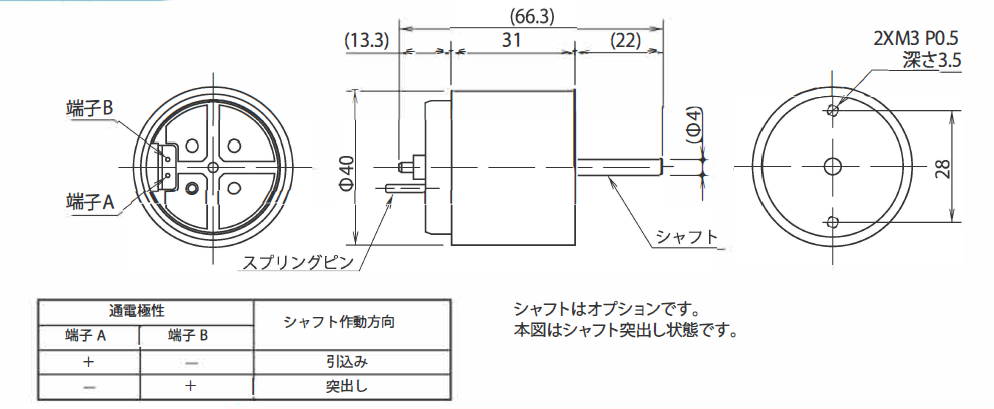

外形図

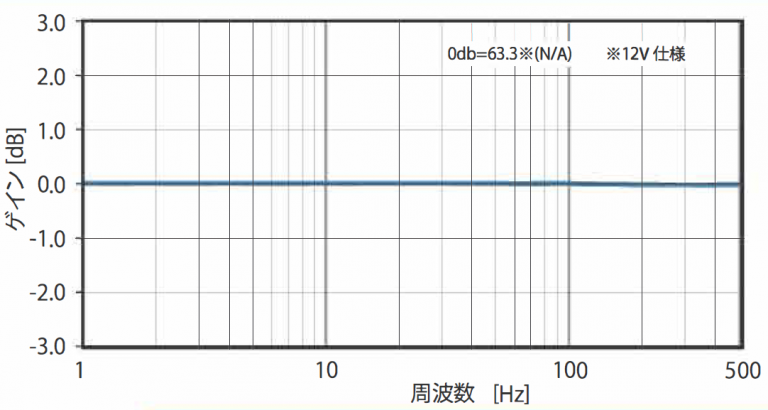

周波数応答
駆動電流に対する発生推力の応答性を示します。
一定振幅の正弦波交流で駆動した際の発生推力の大きさをプロットしたものです。
高い周波数領域までフラットな応答性を示します。
ソレノイドに比べてコイルのインダクタンスが小さく、電流の応答を高めることが出来るので高速化に有利です。

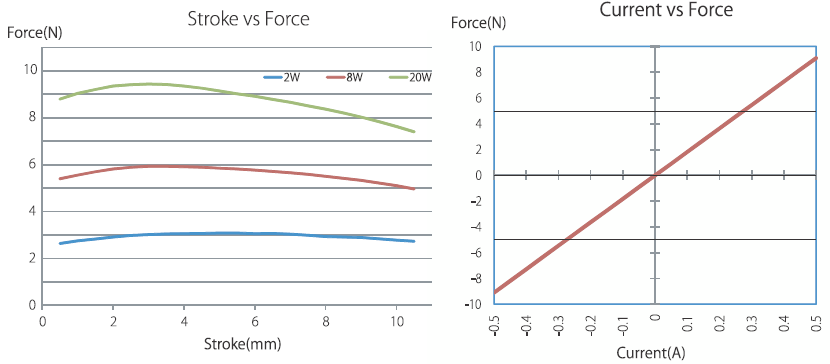

推力特性
- 推力はプ）頃ワッシュ側ともに等しく、 通電極性と方向は外形寸法図中に記載
- 図は片側のみを示す
- 出カシャフトが最も突出した位置を0mmとする
- 図は12V仕様の場合
- コイル位置がストローク5mmのとき
オプション
- 専用リード線 A（赤）．B（白）（可とう性の良い高耐久電線）
仕様 導体サイズ：0.125 SQ 構成：3/22/0.05本／mm
仕上リ外径：1.21mm
長さ：150以上
指定 ご注文の際に、型番の末尾に[-L]を付加してください。 - 専用シャフト
仕様 図面をご参照ください。
指定 ご注文の際に、型番の末尾に[-5]を付加してください。
リード線との同時指定には[-LS]としてください。 - 特殊対応
シャフトの先端加工やEリング等、カスタム対応にフレ
キシブルに対応致します。構造のご検討や初期原理確認の
際には是非ご相談下さい。
使用上のご注意
本製品は強力な永久磁石を内蔵しています。鉄粉、鉄片等の存在する環境で使用すると、内部に吸着し、作動不良を起こす可能性がありますのでご注意ください。
