新製品 ワゴジャパン（WAGO）
差し込みコネクター 「WGZ シリーズ」
WGZ の特長
- 超小型でスペースをとらない
- 確認窓により電線被覆むき長さが適正か確認可能
- 黒色印字で技術データが見やすい
- 透明度の高いハウジングにより、目視確認しやすい
- 単線の被覆をむき、差し込むだけの簡単結線
- 電線が差し込みやすく、抜けにくい
- 内線規程記載工法＊1 / 公共建築工事標準仕様書（電気設備工事編）記載工法

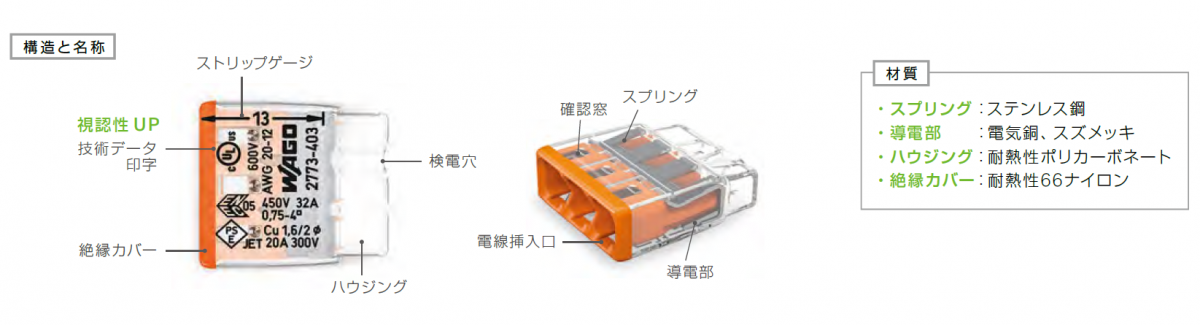

構造と材質

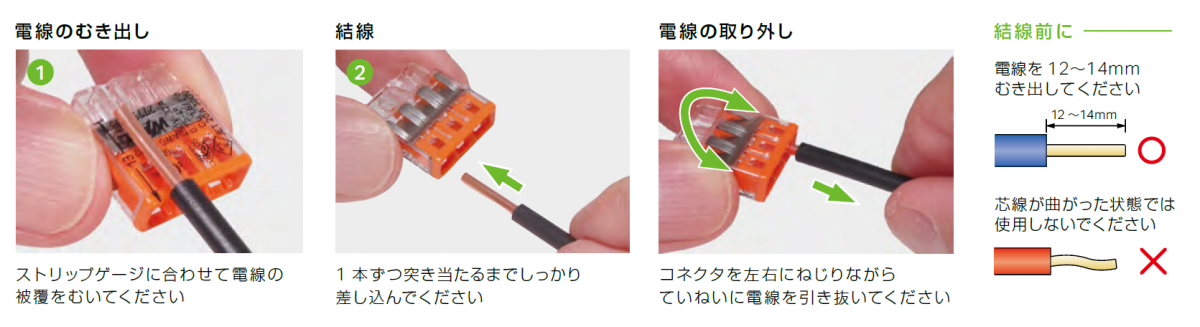

結線方法
結線後の確認
定格と仕様
| 型番 | 外形寸法 （単位 ： mm） |
色 （絶縁カバー） |
接続線数 | 販売単位 | 定格 | 適合電線サイズ | むき出し長さ | 最大被覆外径 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| PSE 適合 | JIS 適合＊2 | PSE 適合 | JIS 適合＊2 | |||||||
| WGZ-2 |  |
ホワイト | 2本 | 1箱 （120個入り） |
300V 20A |
450V 32A |
単線（銅） φ1.6, φ2.0mm |
単線（銅） φ0.8～φ2.0mm |
12～14mm | φ4.2mm |
| WGZ-3 |  |
オレンジ | 3本 | 1箱 （100個入り） |
||||||
| WGZ-4 |  |
レッド | 4本 | 1箱 （80個入り） |
||||||
| WGZ-5 |  |
イエロー | 5本 | 1箱 （60個入り） |
||||||
| WGZ-6 |  |
グレー | 6本 | 1箱 （50個入り） |
||||||
| WGZ-8 |  |
ライトグレー | 8本 | 1箱 （40個入り） |
||||||

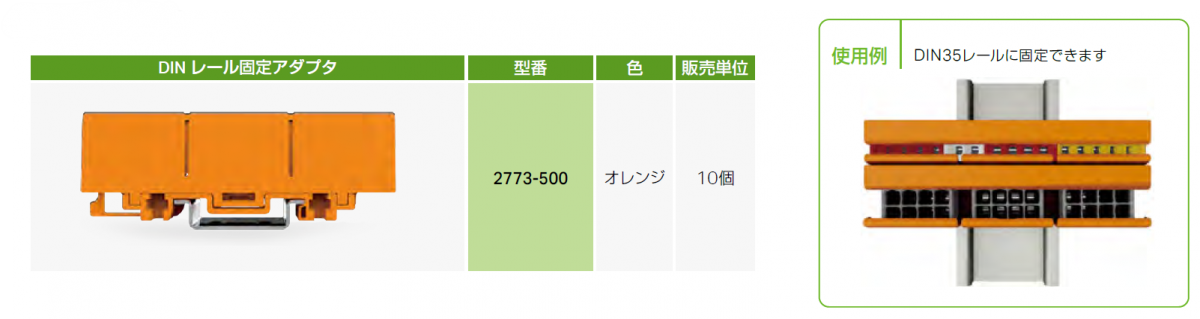

アクセサリ
＊1：内線規程 1335-8 1. 銅電線の接続 g. 差込形コネクタによる接続[備考1-3]参照
＊2：JIS C 2813 に適合
※WGZシリーズ発売につき、WGTシリーズは販売終了となります
