注目製品 ヘラマンタイトン

チューブタイ

ヘッド下の隙間がなく、円形状にフィットするチューブ固定用インシュロックタイ。

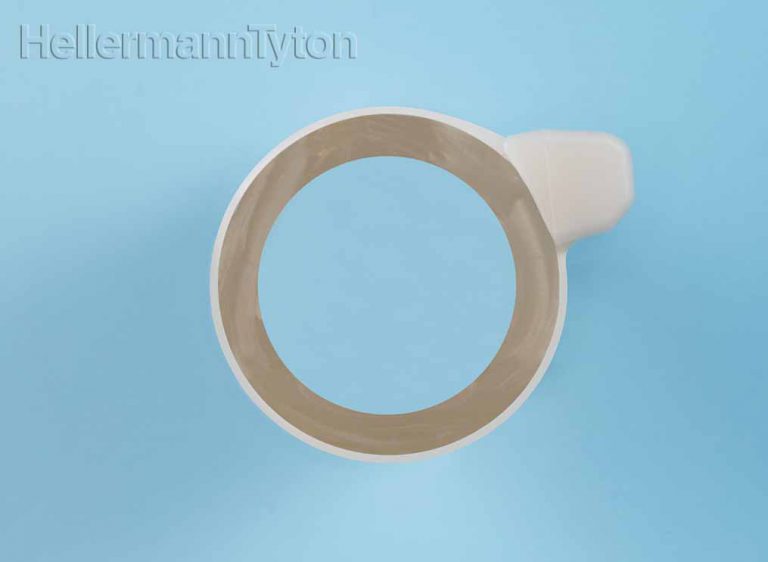

  • ヘッド部分が「R」形状のデザインのため、円状の被結束物を結束してもヘッドと被結束物の間に隙間なくフィットします。
  • 結束・切断後のタイ(バンド部)の切り残しが出にくい独自のヘッド構造を採用しています。
  • 1サイズでφ4.5~36.0mmまでのチューブに対応可能なため、金属製クランプ、樹脂製クランプと違い、径の大きさに合せて様々なサイズを取り揃える必要がなく、部品点数の削減に貢献します。

製品の特長(こだわりの設計

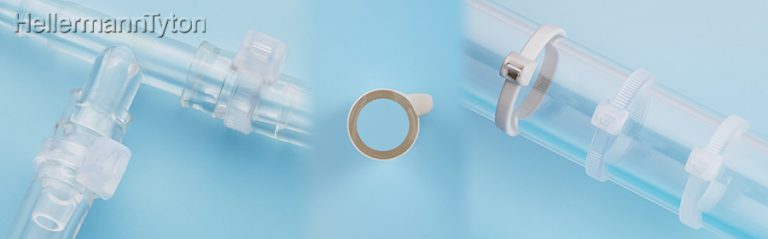

ヘッド部分が「R」形状のデザインのため、円状の被結束物を結束しても隙間が空きにくく、チューブやホース、継手などの固定に最適です。









1サイズで幅広いサイズのチューブなどを結束することが可能です。







動画によるチューブタイの説明



材質別仕様表

型番後ろの付番 材質 グレード UL難燃グレード
(主原料)
使用温度範囲 環境負荷物質情報
なし 66ナイロン 標準 UL94V-2 乳白 -40℃~+85℃ RoHS, HF
-PA9T 9Tナイロン 耐熱・耐薬品 -40℃~+150℃ RoHS, HF
-PA11 11ナイロン 耐熱・耐薬品 半透明 -40℃~+105℃ RoHS, HF

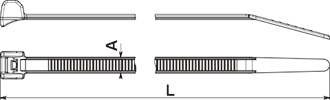

型番表

型番 結束径
φ(mm)
寸法 mm ループ引張強度(最小値)
N(kgf)
販売単位(本)
全長:L 幅:A ケース
TBT150 4.5~36.0 150 3.9 150
(15.30)
100 10,000
TBT150-PA9T 4.5~36.0 150 3.9 240
(24.47)
100 10,000
TBT150-PA11 4.5~36.0 150 3.9 130
(13.26)
100 10,000
